un( (entget (car (entsel))) sur l'étiquette Covadis puis un (setq sel (ssget "X" (list (cons 0 "ÉtiquetteCovadis")))) où "ÉtiquetteCovadis" est remplacé par la valeur "0" du "entget" précédent. Puis pour passer les étiquettes au dessus : AI_DRAWORDER !sel

En effet, même avec TrueView 2024, c'est la fonction "tronquée au nombre de caractères"

Bonjour, Pire, je suis indépendant. Je pourrais travailler avec la version de fichier 2018 (je suis sous GstarCAD 2025). J'ai des clients qui continue à me demander des fichiers en 2004, avec des eTransmit en version 2000.

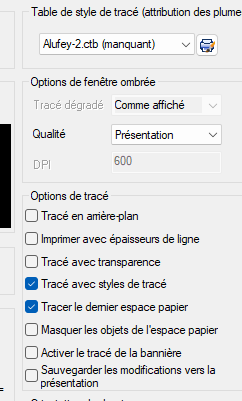

Bonjour, Je voudrai réagir aux réponses parlant de résolution "dpi" En effet la sortie de fichier PDF est parfois volumineuse. J'utilise en "post-production" de PDF le programme Ghostscript. Ci-dessous la ligne de commande type. gswin64 -r300 -dNOPAUSE -dFastWebView -dPDFx -dNOOUTERSAVE -dEPSCrop -dCompatibilityLevel#1.6 -sDEVICE#pdfwrite -dPDFSETTINGS=/ebook -dSAFER -sOUTPUTFILE="%FOLDER%\%OUTFILE%" "%FOLDER%\%INFILE%" -c quit 1 -dPDFSETTINGS=configuration Prédéfinit les « paramètres du distillateur » sur l'un des quatre paramètres prédéfinis : /screen sélectionne une sortie basse résolution similaire au paramètre « Optimisé pour l'écran » d'Acrobat Distiller. /ebook sélectionne une sortie moyenne résolution similaire au paramètre « Ebook » d'Acrobat Distiller. /printer sélectionne une sortie similaire au paramètre « Optimisé pour l'impression » d'Acrobat Distiller. /prepress sélectionne une sortie similaire au paramètre « Optimisé pour le prépresse » d'Acrobat Distiller. /default sélectionne une sortie destinée à être utilisée dans une grande variété d'applications, éventuellement au détriment d'un fichier de sortie plus volumineux. @lili2006 le passage de PSLTSCALE à 0 ne change rien dans son cas. (A moins que son fichier CTB exploite la substitution de type de ligne). J'avoue, j'ai eu un doute j'ai fait un test d'impression à partir du fichier DWG. @didier, @rebcao, je rejoins votre contribution sur l'épaisseur des lignes en décochant la case "Imprimer avec épaisseur de ligne" Point d'amélioration sur les épaisseurs de type de ligne à l'impression : vous utilisez un fichier CTB (alufey-2.ctb) qui potentiellement force la taille, la couleur, l'épaisseur de chaque couleur. beaucoup de calques ont l'épaisseur "Default" ce qui souvent jouent des tours. Avec le calque CHÂSSIS, le contour du bloc SC-322410, placé en calque 0 (dont son épaisseur de ligne est default, le remplissage contenu dans le calque vitrage avec toujours cette même épaisseur. test-10-0-Rep 3414 Coupe F-traité.pdf test-10-0-Rep 3414 Coupe F-sans épaisseur de ligne.pdf

Bonjour, je réveille un peu le sujet qui est toujours utile Mon aide mémoire : *Champ2,Champ3 chr DXF72,DXF40,DXF49 en partant de la fin,[DXF9,DXF2-texte,DXF46,DXF50,DXF44,DXF45],DXF49suivant,DXF49jusqu'audebut, ... [Edit] j'ajoute un fichier LSP (non testé) généré par ChatGPT Fichier LIN (tous les caractères sont importants) *TIRET GAZ,Tiret Gaz __GAZ __GAZ __GAZ __ A,1.5,-.5,["GAZ",LIN_A2E,S=.25,R=0.0,X=-.25,Y=-0.065],-.5 Commande: (entget (tblobjname "LTYPE" "TIRET GAZ")) ((-1 . <Nom de l'entité: 8413fab0>>) (0 . "LTYPE") (5 . "6FAE9") (330 . <Nom de l'entité: 75cd9ef0>>) (100 . "AcDbSymbolTableRecord") (100 . "AcDbLinetypeTableRecord") (2 . "TIRET GAZ") (70 . 0) (3 . "Tiret Gaz __GAZ __GAZ __GAZ __ ") (72 . 65) (73 . 3) (40 . 1.5) (49 . 0.5) (74 . 0) (49 . -0.5) (74 . 2) (75 . 0) (340 . <Nom de l'entité: 3a00abb0>>) (46 . 0.25) (50 . 0.0) (44 . -0.25) (45 . -0.065) (9 . "GAZ") (49 . -0.5) (74 . 0)) Commande: (entget (cdr (assoc 340 (entget (tblobjname "LTYPE" "TIRET GAZ"))))) ((-1 . <Nom de l'entité: 3a00abb0>>) (0 . "STYLE") (5 . "6FAE8") (330 . <Nom de l'entité: 75cd9d30>>) (100 . "AcDbSymbolTableRecord") (100 . "AcDbTextStyleTableRecord") (2 . "LIN_A2E") (70 . 0) (40 . 0.0) (41 . 1.0) (50 . 0.0) (71 . 0) (42 . 0.11) (3 . "arial.ttf") (4 . "")) LTYPE_byChatGPT.lsp

Je ne peux pas être plus transparent !

Bonjour, En plus d'utiliser Adobe Acrobat Reader, j'utilise Ghostcript, PDFtk, PDFEdit et ConcatPDF. Pour transformer les PDF en DXF j'utilise InkScape

Bonne retraite @Patrick Emin

Bonjour, dans ce cas, essaie dans la ligne de commande d'AutoCAD : ._LINETYPE ou ._-linetype avec le "." et les tirets "_", "-" 240730_CHARTE_DB.lin

Bonjour, Pour recréer ta ligne, vois l'image ACAD_DEV que je viens d'insérer. J'ai fait une extraction brutale de tes type de ligne dans le fichier LTYPE.CSV Tu as un fichier LIN à modifier (ou à créer) pour changer les deux types de lignes. Cela fera un fichier du genre, si je me rappelle comment cela fonctionne : ;; Types de lignes personnalisés *Eau glacee aller, ---- AEGL ---- AEGL ---- AEGL A,0.5,-0.2,["AEGL",STANDARD,S=0.1,R=0.0,X=-0.1,Y=-0.05],-0.35 LTYPE.CSV

.

Bonjour. Je viens de finaliser un petit LISP qui permet dans GstarCAD de nettoyer les fichiers DWG exportés depuis Revit : (defun JMG:Fix-DWG-export-RVT ( Calque-Fenetre / Documents answer ) (defun change-viewport-layer (doc viewportlayername / vp) (vlax-for vp (vla-get-paperspace doc) (if (equal (vla-get-objectname vp) "AcDbViewport") (vla-put-layer vp viewportlayername) ) ) ) (setq Document (vla-get-activedocument (vlax-get-acad-object)) Calque-Fenetre "Defpoints") (if (= (getvar "TILEMODE") 0) (progn ;; Dans une Fenêtre : Sortir (if (not (eq (getvar "CVPORT") 1)) (command "_.pspace")) ;; dans une présentation vide de fenêtre : créer une fenêtre de la taille du papier (if (not (ssget "X" '((0 . "VIEWPORT")))) (command "_.mview" "_fit")) (command "_move" "_all" "" (getvar "EXTMIN") (list 0.1 0.1) "_ZOOM" "TO" "-CALQUE" "E" Calque-Fenetre "CO" "7" Calque-Fenetre "") ) ) (change-viewport-layer Document Calque-Fenetre) (setvar "TILEMODE" 1) (command "_ZOOM" "TO") (setq answer (strcat "Le fichier utilisé est \n\"" (getvar "DWGNAME") "\"\n" (JMG:Clean-DWG))) (setvar "TILEMODE" 0) (setvar "ATTDIA" 0) (setvar "FILEDIA" 0) (command "_-PSETUPIN" "ExportRevit" "*") (setvar "ATTDIA" 1) (setvar "FILEDIA" 1) (C:CHANGE_PAGE_SETUPS) answer ) Où "ExportRevit" est un fichier DWG ou DWT. Je vous les ai joint. Merci @(gile) qui a fait une réponse dans ce forum Forum Merci feu @Patrick_35 pour l'idée sur cette page Merci à @x_all et @famaice pour le lien avec le lisp (C:CHANGE_PAGE_SETUPS). Pour l'exécution facile penser à mettre aussi : (defun JMG:Clean-DWG ( / message) (setq message "pour rien") ) A vos claviers pour l'améliorer ! ExportRevit.dwt ExportRevit.dwg

@GEGEMATIC, je suis désolé. Je ne travaille plus avec AutoCAD depuis 2021. Désormais j'utilise un concurrent assez prometteur : GstarCAD.

Voici le MNU que j'ai crée vite fait pour t'expliquer : // Fichier de menu en version texte encodage ANSI avec l'extension ".MNU" // // NOTE: AutoCAD looks for an ".mnl" (Menu Lisp) file whose name is // the same as that of the menu file, and loads it if // found. If you modify this menu and change its name, you // should copy AcetMain.mnl to <yourname>.mnl, since the menu // relies on AutoLISP routines found there. // // ce qui est affiché dans la fenêtre de la commande "_MENULAOD" ***MENUGROUP=MaximilienMenu // ce qui est affiché dans la barre de menu ***POP1 [&Maximilien] // Dans ce menu il y a les commandes et fonctions communes ID_M1B000000 [Améliorations]^C^C(command "NOTEPAD" (findfile "./Version.TXT"))(princ) ID_M1B000002 [->Fonds de Plan && &XREF] ID_M1B000003 [Pré-Nettoie]^C^C(c:Maximilien_NettoieFondPlan); .... // ce qui est affiché an bas dans la barre d'état ***HELPSTRINGS ID_M1B000000 [Liste des améliorations apportées au Menu BELLUCCI] ID_M1B000002 [Sous menu pour le traitement des plans] ID_M1B000003 [Nettoye le plan Architecte, prépare le plan à être "grisé"]

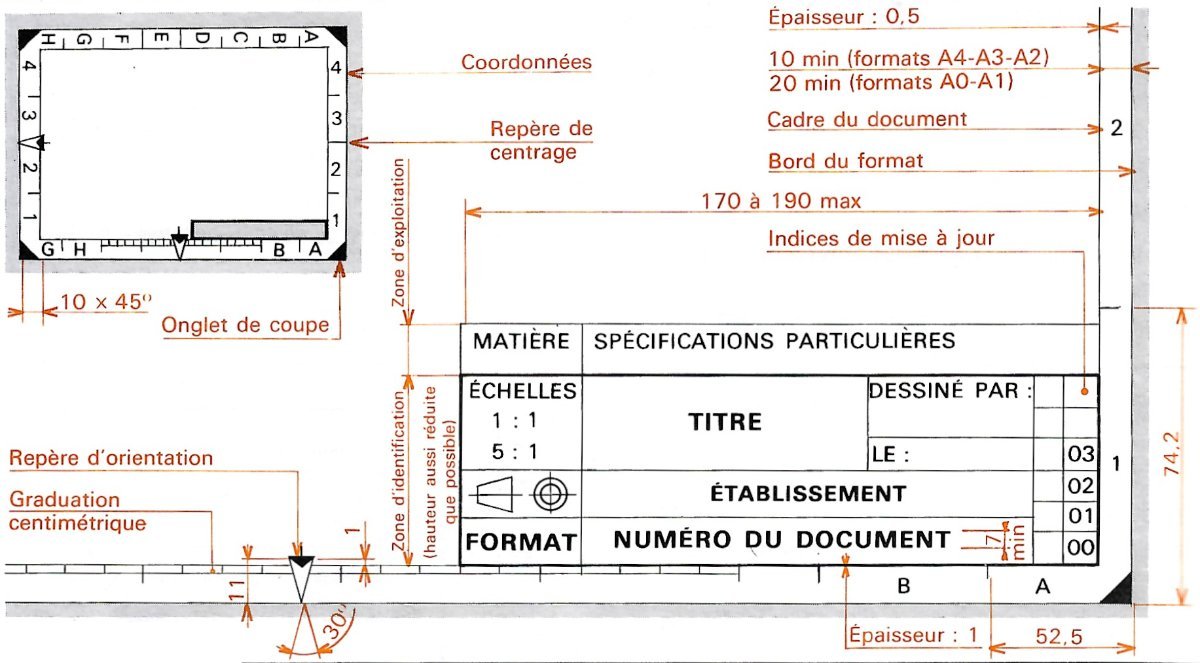

Bonjour, Je suis en train de réfléchir pour reformater mes cartouches. C'est en me penchant sur mon livre de lycéen "Le guide du dessinateur industriel" que j'ai eu mes informations. Ce sont les normes NF E-04-502, NF E-04-503, NF E-04-504 et NF E-04-505

@rebcao, après quelques petites recherches, j'ai vu que tu fais des formations sur Elephorm. Je suis tombé sur la formation pour laquelle tu propose les fichiers (mai à juillet 2013 pour les manuels PDF) Dans quelle mesure puis-je proposer tes fichiers à mes clients pour optimiser leur production ?

Quand je t'ai parlé de faire le HKLM .... C'est dans la base de registre de ton ordinateur, pas à lancer dans la ligne de commande de Windows Récemment, j'ai vu que la mise à jour de Revit 2024 réclamait le fichier "RVT.MSI" qui est présent dans son dossier d'installateur (différent du dossier d'installation). Heureusement que je mets sur disque externe USB le contenu du dossier "C:\Autodesk" Si tu as encore dans ton "C:\Autodesk" le dossier "Revit 2024 - (FR)" (qui pèse plus de 12 Go), tu peux tenter de relancer la mise à jour du 27 novembre 2023. Le fichier "manquant" à cette mise à jour est dans le dossier "C:\AutoDESK\Revit 2024 - (FR)\x64\RVT" Au delà, je ne peux pas aider plus. te rapprocher de ton fournisseur de logiciel ou de ton administrateur entreprise.

Bonsoir, @DenisHen, je suis intéressé par ton super DVB. Peux-tu m'en dire plus ?

Bonsoir, @lili2006, pour désinstaller Revit 2024, essaie d'exécuter C:\Program Files\Autodesk\AdODIS\V1\Installer.exe -i uninstall --trigger_point system -m C:\ProgramData\Autodesk\ODIS\metadata\{B6BF3582-6DA2-30C2-9699-A097A91AA967}\bundleManifest.xml -x C:\ProgramData\Autodesk\ODIS\metadata\{B6BF3582-6DA2-30C2-9699-A097A91AA967}\SetupRes\manifest.xsd Avec la combinaison de touche [Windows] + R Si tu as un message d'erreur tu devra aller voir dans la base de registre à la position HKLM\SOFTWARE\Microsoft\Windows\CurrentVersion\Uninstall\ et rechercher le texte "Autodesk Revit 2024", tu récupères ainsi la valeur de clé "UninstallString" que tu exécute par un [Windows] + R

Bonjour, Voici les pistes que je fais pour ce genre de problèmes : combien de types de lignes (certains exports génèrent des lignes à foison) combien de blocs : certains blocs peuvent faire plusieurs méga-octets Est-ce qu'en l’enregistrant en version DWG 2004 le poids diminue de façon drastique ? Est-ce qu'en faisant un export en DXF puis en le réenregistrant le problème disparait ? [Edit] pas vu que c'est pour mensure ! La loose, j'ai cliqué trop vite

Voici ce que j'ai pour Revit 2024 dans la base de registre HKLM\SOFTWARE\Microsoft\Windows\CurrentVersion\Uninstall\{15E35943-74DB-3938-8C8D-3A68E74001BF} la clé UninstallString est : C:\Program Files\Autodesk\AdODIS\V1\Installer.exe -i uninstall --trigger_point system -m C:\ProgramData\Autodesk\ODIS\metadata\{15E35943-74DB-3938-8C8D-3A68E74001BF}\bundleManifest.xml -x C:\ProgramData\Autodesk\ODIS\metadata\{15E35943-74DB-3938-8C8D-3A68E74001BF}\SetupRes\manifest.xsd

Bonjour petit retour d'expérience. Je vous invite à regarder l'INSEE pour vous donner une idée des prix. J'ai eu un baccalauréat E en 1993 (l'autre siècle). Un DUT GEII en 1995. Le dessin dans le bâtiment, c'est un peu de hasard et du placement ANPE. Je suis sorti du service militaire, c'était il y a 25 ans. J'ai commencé à travailler comme dessinateur EXE pour une entreprise qui fabriquait des machines à papier. Mon salaire de l'époque en CDD était de 6600 Francs net /mois un peu plus de 1000€ / mois net à l'époque pendant 18 mois. J'ai ensuite travaillé comme intérimaire en tant que Dessinateur EXE dans une entreprise générale pour environ 1620 Francs par semaine soit 250€/semaine net pendant 19 mois. Au début des années 2000 comme Projeteur dans un cabinet d'ingénierie pendant 18 mois à 1200€ net / mois. Mon dernier travail en tant que projeteur dans un petit cabinet d'ingénierie. Cela a duré plus de 18 ans ! (et pas mois) j'ai commencé à 1100 € net/mois pour finir à un peu plus de 1700€ / mois net à 100% avant la pandémie du COVID-19. Après j'ai débrayé en travaillant à 80% avec un salaire d'environ 1380€ net /mois parce que je voulais me mettre à mon compte. Ce que j'ai fais avec une rupture conventionnelle.

Bonjour, Je peux comprendre en lisant MELUN 1991-2016 que payer 40€ HT reste rebutant. Après une recherche Google tu peux récupérer des coefficients pour Orly (91) depuis une enquête publique, si ca peut t'aider

Voici @Tchantal, un exemple de script pour charger une xref : FILEDIA 0 -XREF _attach "S:\\AFFAIRES\\ARCHITECTES\\DOSSIER NUMERO 9744\\PLANS RECUS LE 2023-12-05\\001 Model 748 2233.dwg" 0,0 1 0 FILEDIA 1 où : "0,0" est la réponse à Spécifiez le point d'insertion ou [Echelle/X/Y/Z/Rotation/PEchelle/PX/PY/PZ/PRotation]: "1" est la réponse à Entrez le facteur d'échelle en X, spécifiez le coin opposé ou [Coin/XYZ] <1> "" est la réponse à Entrez le facteur d'échelle en Y <utiliser le facteur d'échelle en X>: "0" est la réponse à Spécifiez l'angle de rotation <0>:

En reprenant le lisp original et sans trop chercher à faire des fonctions lisp : (defun C:AH ( / pt1 a1 aa) (setq aa 0) (setq pt1 (getpoint "\nPick a point within boundary: ")) (setq pt2 pt1) (while (/= pt1 nil) (command "_-BOUNDARY" pt1 "") (command "_AREA" "_Object" "_Last") (command "_ERASE" "_Last" "") (setq Temp1 (getvar "area")) (setq bb Temp1) (setq aa ( + aa bb)) (setq pt1 (getpoint "\nPick a point within boundary: ")) ) (setq aa (rtos (* aa 1.0) 2 2)) (command "_TEXT" pt2 "3" "" aa) (command "_-BHATCH" "_Properties" "ANSI31" " ") ) (defun C:HA ( / pt1 pt2 pt3 a1 aa) (command "_-BHATCH" "_Properties" "ANSI31" " ") )
