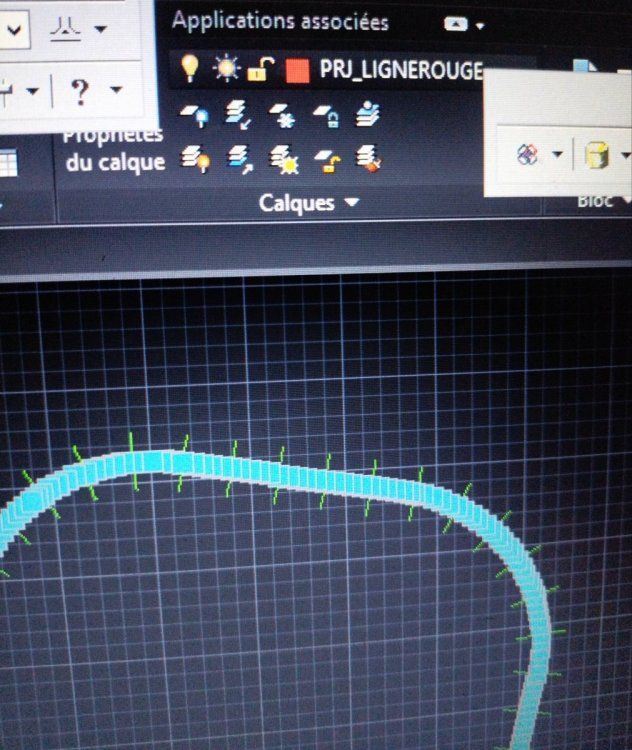

Bonjour Après avoir tracé l'axe en plan et le profil en long d'un projet routier,je suis revenu sur l'axe en plan pour faire quelques modifications de tracé.Lorsque je faisais les éditions,l'axe en plan et les tabulations disparurent.le "Prj_axe" est remplacé par "Prj_lignerouge" comme le montre l'image jointe. Si vous avez une fois rencontré ce problème ou si vous savez comment corriger ce problème, veuillez m'en venir aide. J'utilise Covadis 17.1b Merci

Bonjour @tiphon D'accord j'en prendrai compte prochainement. Merci

C'est la première fois que je rencontre ce souci.Il doit forcément avoir une raison à ce problème que je ne connais pas.Néamoins avec ta solution j'ai pu le résoudre (2 tangentes + rayon) Merci @La Lozère pour l'aide!

Bonjour @La Lozère La démarche du tracé de l'axe est la suivante : le tracé de l'axe par l'outil polyligne d'Autocad puis sa conversion en "axe autopiste" par l'option (créer par conversion) dans la boîte d'outils autopiste.Les raccordements sont créés en plaçant le curseur sur les points d'intersection des lignes et une boîte de menu s'ouvre par la suite et un clic est fait sur l'option "Créer un arc (rayon connu)" Je trouve cette démarche plus courte pour plus de productivité.Est ce qu'elle présente des limites qui m'amèneraient à adopter la solution que tu m'as proposée? Merci

Bonjour D'habitude lorsque je veux supprimer un raccordement,je place le curseur sur l'arc et il y'a trois options qui s'affichent :"Interroger l'élément","Supprimer l'élément","Inverser le sens" et je clique sur "Supprimer l'élément" et l'arc se supprime tout en gardant l'intersection entre les deux lignes.Cette fois-ci lorsque je clique sur "Supprimer l'élément",non seulement l'arc se supprime mais aussi l'intersection entre les deux lignes devient absente et l'axe devient discontinue. Veuillez m'en venir en aide si vous avez une solution pour ce problème. Merci

Bonjour Je n'avais pas de polyligne 3D,mais avec ta méthode ça a marché. Merci beaucoup @tiphon

Bonjour Je viens vers vous pour vous présenter ce problème Vérifiez moi le Dwg précisément l'axe " RN4-BARRAGE DE TERA".En fait les DTY ne s'appliquent pas du profil 1 à 12, Raison pour laquelle sur les profils en travers ça commence à partir du numéro 13, pourtant j'ai affecté les DTY à tous les profils.Si vous avez une solution,veuillez me venir en aide. Merci Tera_voirie_1.dwg

Bonjour @La Lozère En considérant toujours le même sujet,et avec la commande "PistApinterpole" on peut désormais faire apparaitre le TN sur le profil en long.Le second problème que j'ai rencontré c'est après avoir affecter les profils types au projet et après calcul,je voulais dessiner les profils en travers, mais les options du menu "Dessin profils en travers"sont désactivées.Merci de me venir en aide

Merci beaucoup @tiphon et @La Lozère. Le problème s'est résolu avec la commande "PistApinterpole".

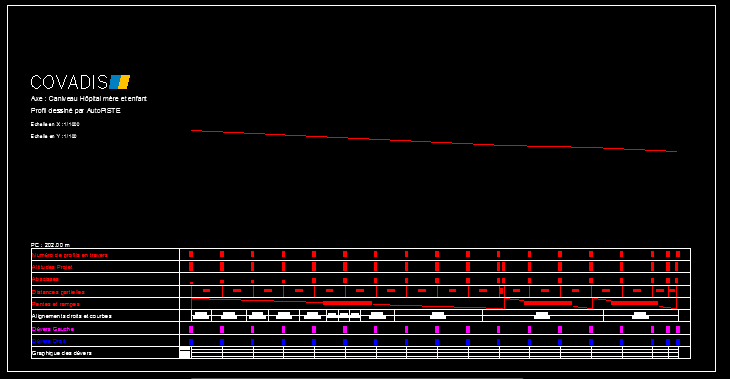

Bonjour Je vous envoie ce image jointe pour que vous me regardiez ce problème: j'ai supprimé deux tabulations par points de passage qui ne me sont plus utiles et par la suite je ne vois plus le TN apparaître sur le profil en long,quelle est la cause de ce problème ? Je précise que j'ai affecté un MNT au projet. J'utilise Covadis 17.1b Merci

Bonjour @lili2006 merci pour votre réponse je l'ai exécutée et ça a marché,mais j'ai une question qui me vient à l'esprit : vu que les deux projets ont déjà été faits,n'y a t-il pas un endroit où on peut attribuer les coordonnées du dernier point appartenant au premier projet au point de début du deuxième projet.J'ai fait des projets sur le premier MNT et après fusion je suis amené à reprendre tous les projets faits parce que les MNT diffèrent.Oubien d'après votre avis comment dois-je procéder ? Merci

Bonjour @lili2006 j'ai copié vers les coordonnées d'origine mais je n'ai pas trouvé un moyen de les fusionner. @didier pouvez vous être explicite dans ce que vous dites? "Dessiner le TN" se trouve-t-il dans quel menu?j'ai cherché mais en vain.Pouvez vous me clarifier ces étapes pour venir à ce but? Merci

Bonjour à tous Je demande des explications sur le fait de continuer le même projet sur deux MNT et DWG différents.Je m'explique :je suis confronté à un cas où le MNT de la partie première du projet est faite dès le début.le MNT de la deuxième partie du projet est fait quelques jours après,ce qui a fait en sorte que j'ai deux MNT et deux DWG différents,mais le problème qui se pose c'est que j'aimerais coïncider le dernier point de la première partie du projet avec le premier point de la deuxième partie du projet pour qu'il ait une continuité mais je n'ai pas pas trouvé de solutions. J'attends vivement vos réponses. Merci

Bonjour Merci beaucoup @rebcao et @didier pour vos réponses ,j'ai trouvé la solution à mon problème.Il suffisait de dérouler le menu "cubature" dans la barre d'outils autopiste comme l'illustre l'image jointe et choisir l'option "Métré des surfaces",on y trouve les surfaces en 2D et 3D des talus en déblai et en remblai.

Bonjour Dans le cadre d'un projet linéaire où l'ouvrage est un caniveau dont le pdf profil en travers est joint,j'ai besoin de savoir comment trouver la surface totale de ces talus.Je veux protéger ces talus avec des perrés maçonnés et j'ai besoin de la surface pour faire leur quantification. vos réponses sont la bienvenue. Merci PT COLLECTEUR GRANDE MARE-ZONE ROUGEFusion.pdf
