Exploitation des courbes

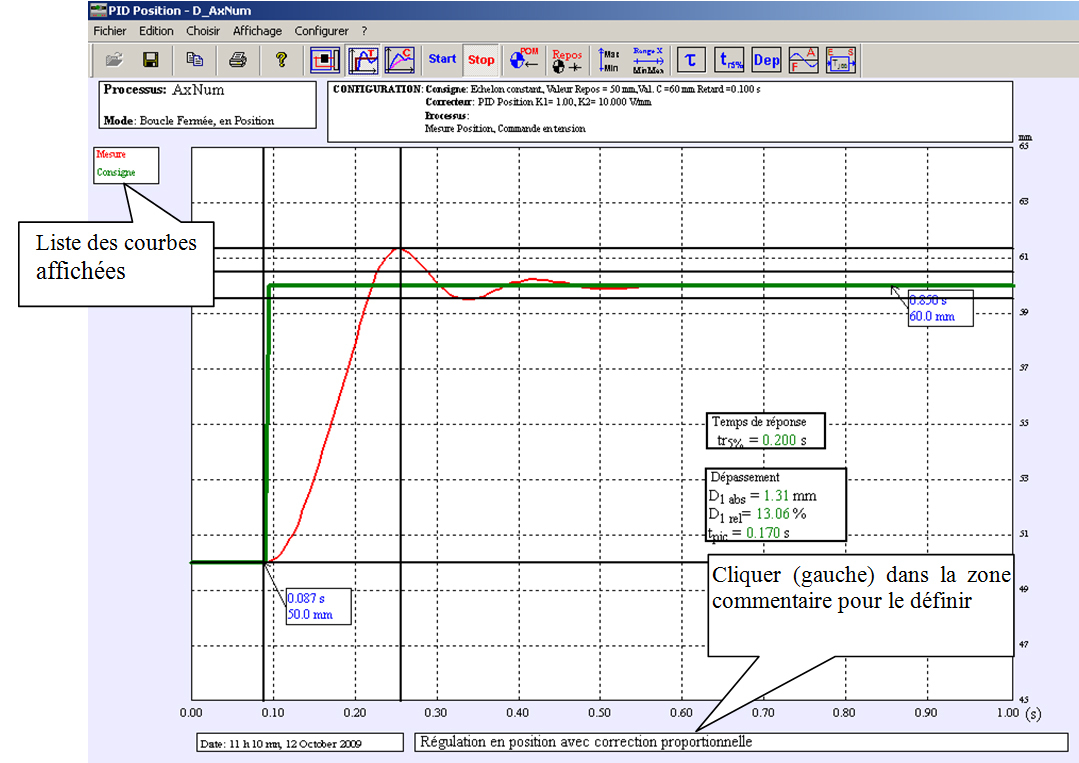

Ecran de tracé des courbes
L'écran "Tracé des courbes de réponses temporelles" permet de visualiser les courbes de réponses.Il est activé par le bouton
de la barre des outils.
Préalablement il aura fallu sélectionner les points de mesure dont on souhaite visualiser les tracés.
Pose de sonde
Pour placer une sonde, il faut
o positionner le curseur à l'endroit que l'on veut connaître la valeur,
o cliquer sur le bouton gauche de la souris,
o déplacer le curseur ou l'on veut positionner le texte, en restant appuyer sur le bouton gauche,
o relâcher le bouton gauche.
Un clic droit sur la souris, affiche le menu contextuel suivant :
Pour le temps les constante de temps

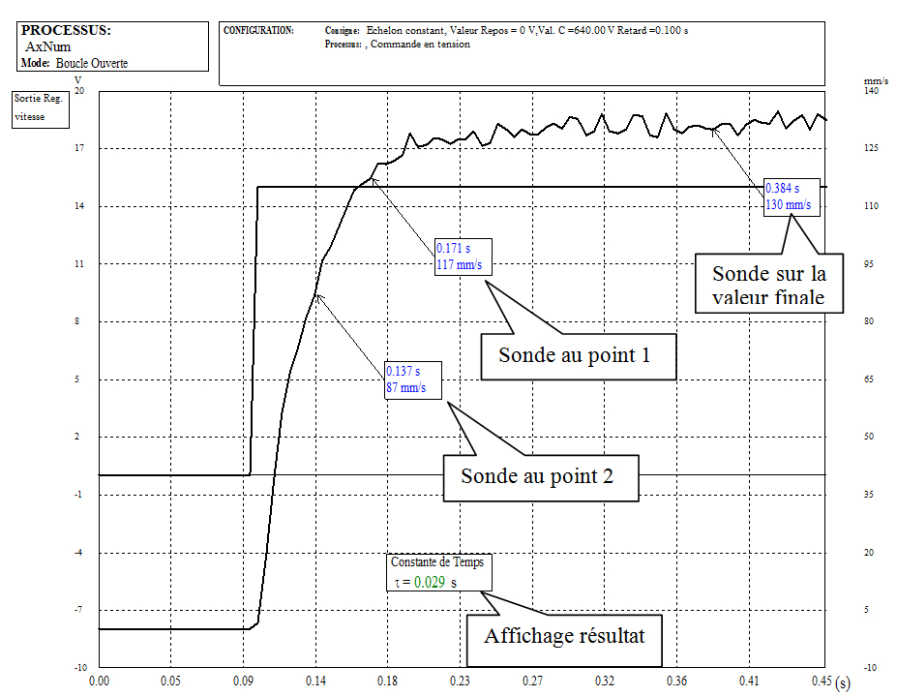

Pour que le logiciel puisse calculer la constante de temps dominante d'une réponse temporelle, il faut :
• "cliquer" sur l'icône constante de temps , ou dans le menu contextuel constante de temps,
• placer une sonde sur la valeur finale du signal,
• placer 2 sondes dans la partie de la courbe de forme "décroissance exponentielle".
• cliquer à l'endroit où vous souhaitez que le résultat s'affiche.
Pour le calcul d'un dépassement
La définition ainsi que la méthode de calcul sont données en annexe.
Pour déterminer le dépassement d'une courbe de réponse, il faut :
• "cliquer" sur l'icône
ou dans le menu contextuel Dépassement,
• sélectionner la courbe dont on souhaite calculer le dépassement,
• cliquer sur la valeur finale,
• cliquer sur la valeur initiale, bien à l'instant de l'application de la consigne,
• cliquer à l'endroit où vous souhaitez que le résultat s'affiche.

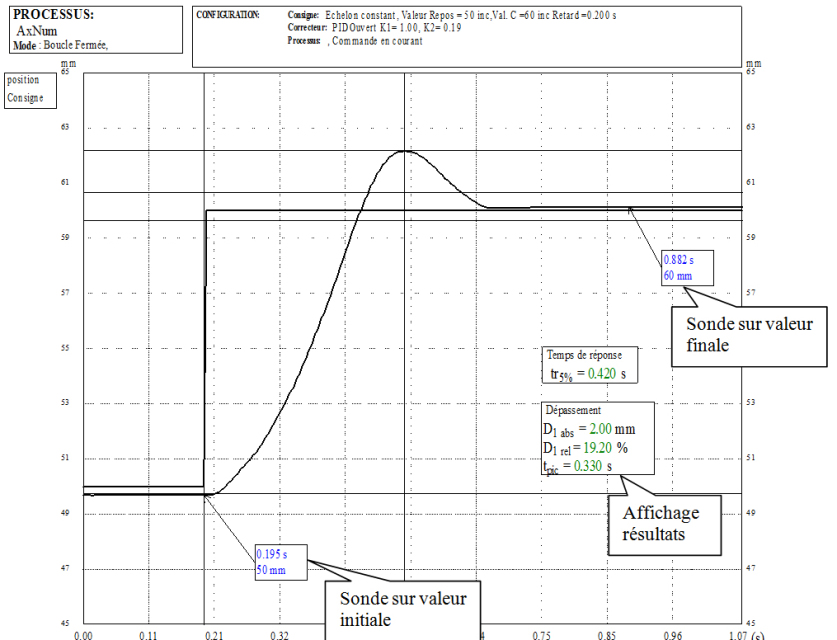

Pour le calcul d'un temps de réponse à 5%
La définition ainsi que la méthode de calcul sont données en annexe.
Pour que le logiciel puisse déterminer le temps de réponse à 5 % d'une courbe de réponse, il faut :
• "cliquer" sur l'icône temps de réponse
, ou dans le menu contextuel temps de réponse,
• sélectionner la courbe dont on veut déterminer le temps de réponse à 5%,
• placer une sonde sur la valeur finale,
• placer une sonde sur la valeur initiale, bien à l'instant de l'application de l'échelon.
• cliquer à l'endroit où vous souhaitez que le résultat s'affiche.
