Mesure en boucle ouverte

L'axe doit être positionné horizontalement.

  • Choisir le mode de commande "En boucle ouverte", pour cela "cliquer" sur les menus successifs:

  • Choisir ; Mode commande ; Boucle ouverte

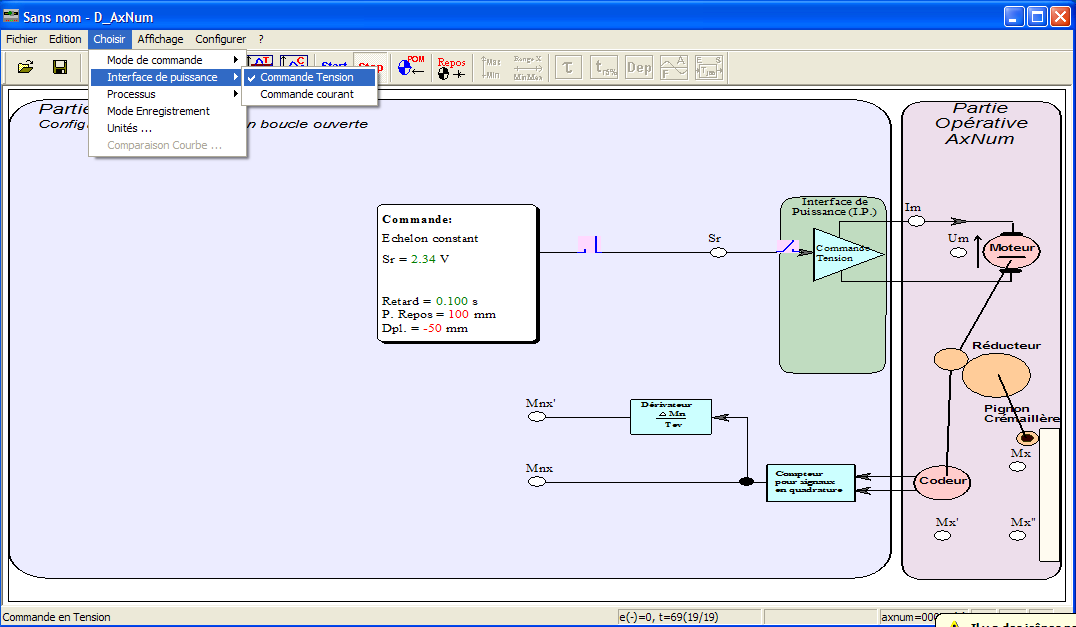

  • Choisir le type d'interface de puissance "Commande tension" pour cela "cliquer" sur les menus successifs: Choisir ; Interface de puissance ; Commande tension

  • Choisir le mode de représentation "Analogique" pour cela "cliquer" sur les menus successifs:

  • Choisir ; Unités ; Unités I.P.

L'interface de puissance étant "Commande tension" les unités seront des Volts .

  • Choisir une valeur de repos de 100 mm ("Cliquer" dans bloc "Position de repos")

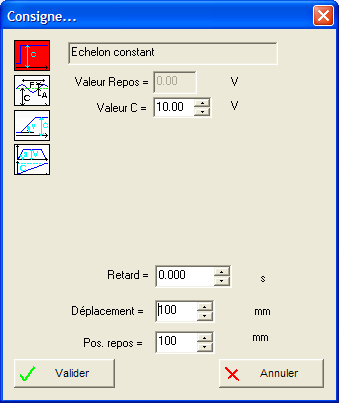

  • Choisir une commande de type "Echelon constant" avec une "valeur C" égale à 10 V, un "Retard" égal à 0,0 S et un déplacement de 100 mm.

  • Sélectionner les points d'enregistrement Sr et Mx'

  • Appliquer la commande en "cliquant" sur les deux commutateurs

  • Laisser le temps au logiciel d'importer les résultats (petite barre bleue en bas).

  • Visualiser les courbes de réponses obtenues en "cliquant" sur le bouton

  • Zoomer très fortement sur la zone transitoire en ajustant les échelles afin d'obtenir des allures satisfaisantes (bouton Min/Max et Zoomx).
