Prise en main du matériel
Attention certaines des opérations suivantes sont peut-être déjà réalisées...
Allumer l'Axnum, désengager l'arrêt d'urgence et appuyer sur le bouton initialiser puis allumer l'ordinateur. Sélectionner le programme Axnum.
La recherche du port COM commence (cette recherche prend parfois du temps et peut ne pas aboutir. Il faut donc ne pas hésiter à refaire cette recherche. Vous pouvez être amené à redémarrer l'ordinateur si l'Axnum n'était pas allumer AVANT l'allumage de l'ordinateur). Quand le logiciel a trouvé le port COM, l'écran d'interface avec la partie commande apparaît et, pendant le même temps, l'axe se déplace en position de référence (« prise d'origine machine » ou « POM ») puis en position de repos (si un blocage apparaît, appuyer sur la tige blanche « Init » à côté de l'arrêt d'urgence sur le système).
Effectuer alors les opérations suivantes sur le logiciel (menus supérieurs) : « configurer »-« position de repos, limites, ... » puis, dans la fenêtre qui apparaît, choisir les valeurs suivantes : Limite gauche : 2 mm - Position de repos : 100 mm - Limite droite : 310 mm - vitesse cible : 100 mm.
ATTENTION : ici on étudie la commande en tension ! ! !
Choisir → Interface de puissance → Commande tension
Attention : Mesures

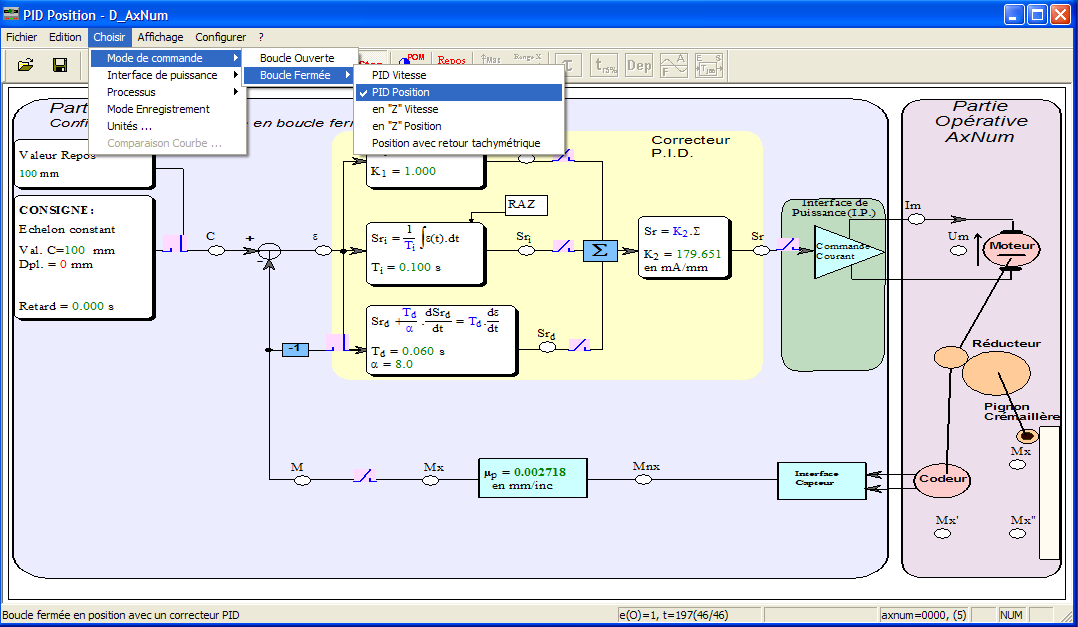

Sur ce logiciel de commande l'essai débute lorsqu'on ouvre ou ferme les interrupteurs (bleu sur la photo) de la fenêtre graphique, la mesure elle débute lorsqu'on clique sur Start et s'arrête lorsqu'on clique sur Stop.
Il est donc fréquent de lancer un essai en oubliant de lancer la mesure et de laisser courir la mesure alors que l'essai est terminé.
