Montage du cache et câble de liaison sur une embase en extension
|
|
|
(Traduction du document original anglais)
|
|
Montage du cache et câble de liaison sur une embase en extension
|
|
|
(Traduction du document original anglais)
|
|
Etape
|
Action
|
|---|---|
|
1
|

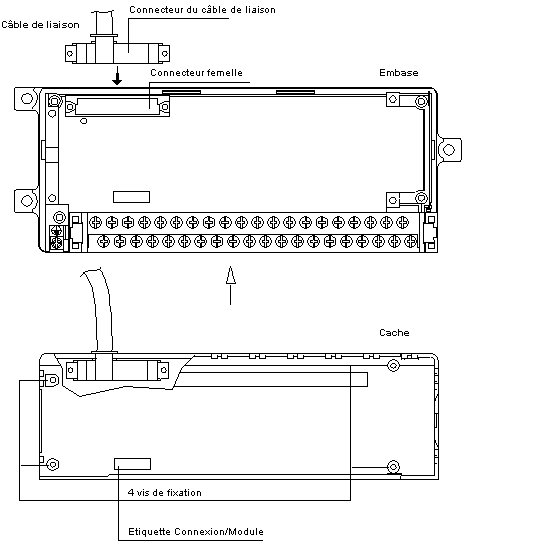

Enfichez le connecteur du câble de liaison sur l'embase.
|
|
2
|
Les étiquettes Connexion/Module étant en place, positionnez le module de communication sur l'embase en prenant soin de faire correspondre le connecteur femelle de l'embase avec le connecteur du câble de liaison dans l'encoche prévue sur le côté du cache.
|
|
3
|
Fixez le module de communication sur l'embase à l'aide des 4 vis de fixation.
|
