Montage du module de communication sur une embase
|
|
|
(Traduction du document original anglais)
|
|
Montage du module de communication sur une embase
|
|
|
(Traduction du document original anglais)
|
|
Etape
|
Action
|
|---|---|
|
1
|

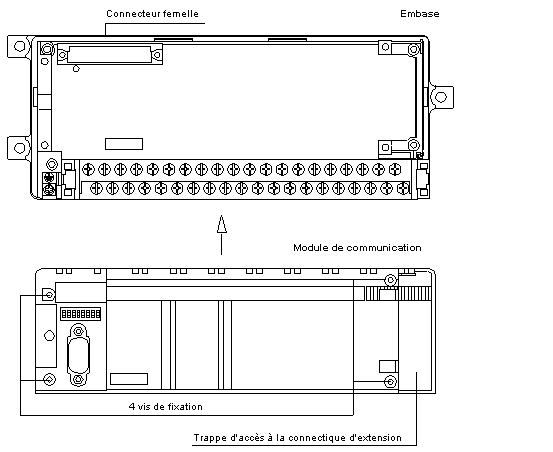

Les étiquettes Connexion/Module étant en place, positionnez le module de communication sur l'embase en prenant soin de faire correspondre le connecteur femelle de l'embase avec le connecteur mâle situé sous le module de communication.
|
|
2
|
Fixez le module de communication sur l'embase à l'aide des 4 vis de fixation.
|
