Pour simplifier la maintenance, renseignez l'étiquette Connexion/Module de la manière suivante :

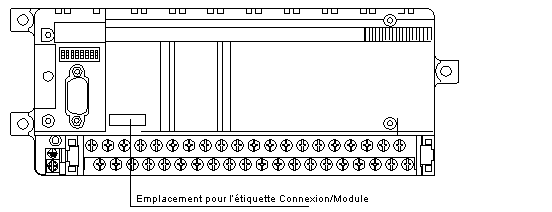

Collez ensuite l'étiquette renseignée à l'emplacement prévu sur le module :
Montage sur TBX modulaire
Pour simplifier la maintenance, renseignez l'étiquette Connexion/Module de la manière suivante :
-
Co. = adresse du point de connexion sur le bus : 1 à 127,
-
Mod. = numéro du module : 0 pour la base et 1 pour l'extension.

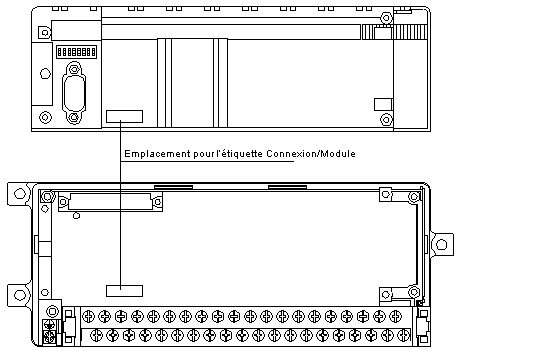

Collez ensuite l'étiquette renseignée à l'emplacement prévu sur le module de communication, sur le cache du module d'extension ou sur les embases :
NOTE : pour les modules étanches (IP65), le repérage est à faire sur le câble Fipio arrivant sur le connecteur TBX BLP 10.
