Connexion du module d'extension au module de base
|
|
|
(Traduction du document original anglais)
|
|
Etape
|
Action
|
|---|---|
|
1
|
Soulevez la trappe d'accès à la connectique d'extension.
|
|
2
|
Faites sauter l'opercule située sur la trappe d'accès à la connectique, afin de dégager le passage du câble de liaison.
|
|
3
|

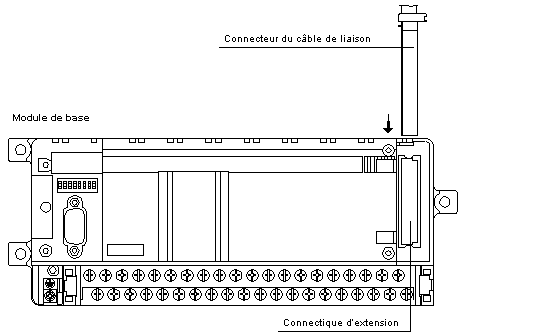

Enfichez dans le connecteur femelle du module de communication, le connecteur libre du câble de liaison (connecteur dans le prolongement du câble).
|
|
4
|
Refermez la trappe qui doit permettre le passage du câble de liaison.
|
