Montage des modules sur platine Telequick ou sur rail DIN

Généralités

Les modules monoblocs, les embases des TBX modulaires ainsi que l'alimentation TBX SUP 10 peuvent se monter sur platine Telequick ou sur rail DIN (profilé) :

la fixation sur platine s'effectue par 3 vis de diamètre 4 montées dans les oreilles de fixation du module,
la fixation sur rail DIN ne nécessite aucun accessoire.

NOTE : le montage sur platine Telequick est recommandé dans les installations où les vibrations sont importantes.

Quel que soit le type de montage choisi, les règles d'implantation propres aux modules TBX doivent être respectées.

Montage

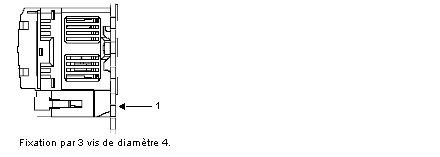

Le dessin suivant illustre le montage sur platine Telequick.

Platine AM1-PA.

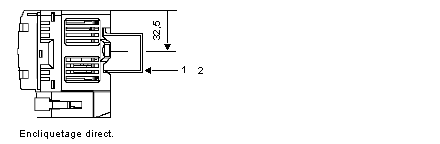

Le dessin suivant illustre le montage sur rail DIN.

Profil combiné de largeur 35 mm AM1-ED200.

Profil chapeau de largeur 35 mm AM1-ED200.

AVERTISSEMENT

COMPORTEMENT INATTENDU DU SYSTEME - INTERFERENCES ELECTROMAGNETIQUES

Afin de garantir un bon fonctionnement des modules TBX dans un environnement électromagnétique sévère, il est obligatoire de monter les modules sur des supports métalliques correctement reliés à la terre. Les modules de base et d'extension d'un TBX modulaire doivent être installés sur la même platine, sur le même rail DIN ou sur des rails DIN reliés entre eux par une traverse métallique.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
