Modules TBX modulaires (IP20) : les embases

Généralités

Les modulaires sont constitués d'une base et d'une extension optionnelle. L’embase comprend les éléments suivants:

un communication module TSX LEP ••• (1) qui permet le dialogue avec l'automate via le bus Fipio,
une embase (2) possédant des entrées et/ou sorties TOR et/ou analogiques,
un bornier débrochable (3) qui permet de raccorder directement les capteurs et/ou les préactionneurs sur les entrées et/ou les sorties. Les alimentations nécessaires sont également câblées sur le bornier,
un câble de liaison (4) qui permet de raccorder le module de communication à l'embase d'extension.

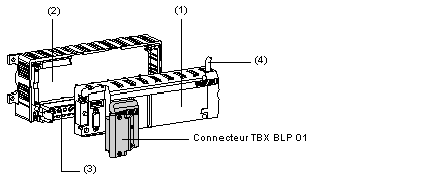

Le dessin suivant illustre l'embase d'un module TBX modulaire.

Le connecteur TBX BLP 01 permet le raccordement du module au bus Fipio.

Description physique

Les embases sont assemblées avec un module de communication TBX LEP ••• pour constituer un module de base ou avec un ensemble TBX CBS 010 pour constituer un module d'extension. Au travers du bornier à vis, des capteurs peuvent être connectés directement sur les entrées et des préactionneurs peuvent être connectés directement sur les sorties et des alimentations.

Elles sont référencées:

pour les embases d’entrées/sorties TOR:
- TBX DES ••• pour les embases d'entrées,
- TBX DSS ••• pour les embases de sorties,
- TBX DMS ••• pour les embases d’entrées/sorties mixtes.
pour les embases d’entrées/sorties analogiques:
- TBX AES ••• pour les embases d'entrées,
- TBX ASS ••• pour les embases de sorties,
- TBX AMS ••• pour les embases d’entrées/sorties mixtes.

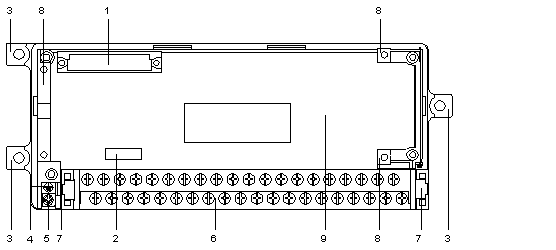

Le dessin suivant illustre une embase TBX.

Le tableau suivant décrit les différents éléments de l'embase TBX.

Repère	Description
1	Connecteur femelle 1/2 DIN 32 points pour la connexion au module de communication.
2	Emplacement pour une étiquette client de repérage de l'adresse du point de connexion et du numéro de module.
3	Oreilles de fixation du module.
4	Etiquette d'identification de la nature des voies de l'embase.
5	Vis étrier pour la mise à la masse du produit.
6	Bornier à vis débrochable (avec étiquette bornier) pour le câblage des capteurs, des pré-actionneurs et des alimentations.
7	Extracteurs pour le démontage du bornier.
8	Entretoises pour la fixation du module de communication ou du cache.
9	Trappe d'accès à la carte électronique pour configurer les embases avec contrôle de filerie en entrées
