Les modulaires sont constitués d'une base et d'une extension optionnelle. L’extension comprend les éléments suivants :
-
un cache de protection de l'embase (1),
-
une embase (2) où se trouvent les entrées et/ou sorties TOR et/ou analogiques,
-
un bornier débrochable (3) qui permet de raccorder directement les capteurs et/ou les pré-actionneurs sur les entrées et/ou les sorties. Les alimentations nécessaires sont également câblées sur le bornier,
-
Le dessin suivant illustre l'embase d'une extension pour un TBX modulaire.
L'ensemble TBX CBS 010 comprend :
-
un câble de liaison qui permet de raccorder l'embase d'extension au module de communication,
-
un cache, fixé sur l'embase d'extension, qui protège son connecteur et donne au module d'extension (embase + cache) un volume et une forme similaires à ceux du module de base,
-
une étiquette autocollante qui permet de repérer les voies 16 à 31.
Pour connecter le module d'extension au module de base, vous devez d'abord mettre en place le câble de liaison entre le connecteur 1/2 DIN 32 points du module de communication et le connecteur 1/2 DIN 32 points de l'embase d'extension, puis vous devez positionner le cache sur cette embase et le fixer.

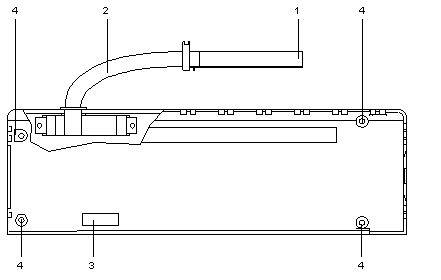

Le dessin suivant illustre un cache/câble de liaison TBX.
Le tableau suivant décrit les différents éléments de l'embase TBX.
|
Repère
|
Description
|
|
1
|
Connecteur mâle 1/2 DIN 32 points surmoulé pour la connexion de l'embase d'extension au module de communication.
|
|
2
|
Câble de liaison souple équipé du connecteur 1 et d'un connecteur mâle 1/2 DIN 32 points à raccorder sur l'embase.
|
|
3
|
Emplacement pour une étiquette client de repérage de l'adresse du point de connexion et du numéro de module.
|
|
4
|
4 vis de fixation du cache sur son embase.
|
