Modules de communication TBX LEP 020 et TBX LEP 030

Généralités

Le module de communication TBX LEP 020 ou TBX LEP 030 permet la communication avec l'automate via le bus .

Il est connecté à l'embase sur laquelle il est fixé, par un connecteur mâle 1/2 DIN 32 points, situé dans sa partie basse. Un connecteur femelle 1/2 DIN 32 points, protégé par une trappe, permet de raccorder l'embase d'extension.

NOTE : Pour un point de connexion comportant uniquement les modules , on peut utiliser soit un module TBX LEP 020 soit un module TBX LEP 030.

Pour un point de connexion comportant des modules TBX analogique, on doit obligatoirement utiliser un module TBX LEP 030.

Description physique

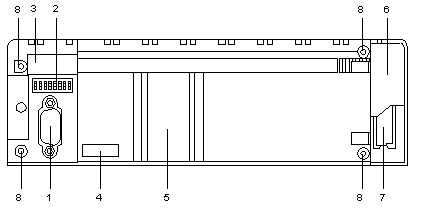

Le dessin suivant illustre le module de communication TBX LEP 0•0.

Le tableau suivant décrit les différents éléments du module de communication TBX LEP •••.

Repère	Description
1	Connecteur mâle SUB-D 9 points pour la connexion au bus Fipio via le connecteur TBX BLP 01.
2	8 micro-interrupteurs pour le codage de l'adresse du point de connexion Fipio.
3	Etiquette d'aide au codage de l'adresse du point de connexion Fipio.
4	Emplacement pour une étiquette client de repérage de l'adresse du point de connexion et du numéro de module.
5	Bloc de visualisation base et extension.
6	Trappe d'accès à la connectique d'extension.
7	Connecteur femelle 1/2 DIN 32 points pour le raccordement de l'embase d'extension.
8	4 vis de fixation du module de communication sur son embase.

Caractéristiques techniques

Le tableau suivant présente les spécifications techniques du module de communication TBX LEP •••.

Module TBX LEP •••
Tension nominale	24 VCC ou 48 VCC
Tension d'alimentation	19,2 VCC à 60 VCC
Courant consommé	70 mA à 24 VCC, 35 mA à 48 VCC
Puissance dissipée dans le module	1,7 W
Rigidité diélectrique entre ligne FIP et la terre	500 VCA 50/60 Hz pendant 1 min
Rigidité diélectrique entre les E/S de l'embase associée et la terre	1500 VCA 50/60 Hz pendant 1 min
Protection contre une inversion de polarité sur +SV	Oui, par diode en série
