Le nombre d'entrées/sorties des TBX modulaires est fixé par le nombre d'embases (1 ou 2) et par la nature des embases utilisées.

Ce nombre peut s'étendre de 10 à 32 entrées/sorties pour les embases TOR et de 4 à 16 entrées/sorties pour les embases analogiques.

L'affectation de l'adresse du point de connexion Fipio est codée par 8 micro‐interrupteurs, ce qui permet de raccorder jusqu'à 126 modules TBX modulaires sur le bus. Les adresses 0 et 62 sont réservées pour l'automate et le bornier.

Un bloc de visualisation indique localement l'état du TBX modulaire et de ses entrées et/ou sorties : base et extension.

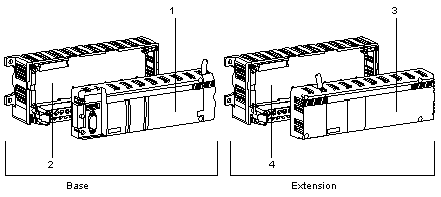

Le module TBX modulaire se compose physiquement de 4 constituants :

Les embases (2) et (4) sont en tous points comparables et donc interchangeables.
