Configuration du port Service/Extend

Introduction

Le module de tête de contrôle 140NOC78100 comporte un port Service/Extend qui peut être configuré pour prendre en charge 3 fonctions :

Réseau étendu : si vous configurez le port de service pour un réseau étendu, vous pouvez étendre le réseau d'équipements en ajoutant un autre réseau d'E/S distribuées.
Réplication de port : si vous configurez le port de service pour la réplication de port, vous pouvez établir la connexion sur ce port via un PC et analyser (avec Ethereal, WireShark, etc. ) le trafic des autres ports, y compris le port interne connecté à l'UC (CPU).
Port d'accès : si vous configurez le port de service pour l'accès, les informations de diagnostic sont fournies via des messages explicites EtherNet/IP ou Modbus, ou via SNMP.

NOTE : En mode port d'accès, l'adresse IP du port est la même que celle du réseau de contrôle.

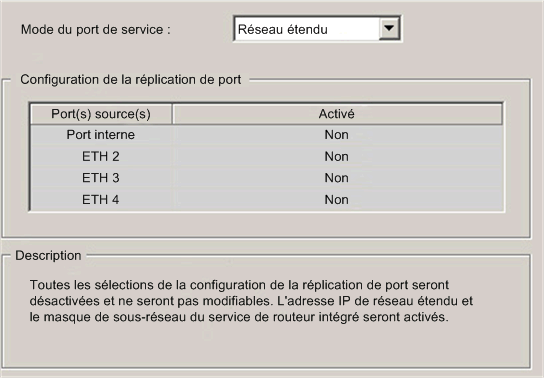

La page Port de service, lorsqu'il est configuré en tant que Réseau étendu, est du type suivant :

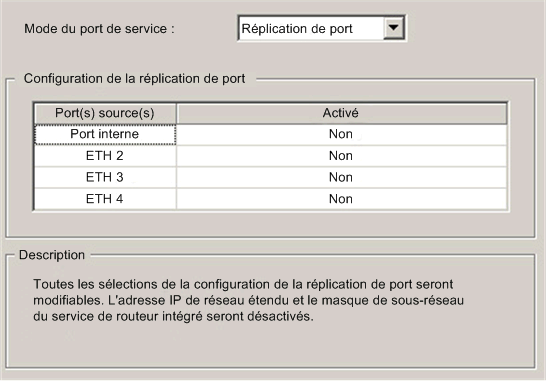

La page Port de service, lorsqu'il est configuré en tant que Réplication de port, est du type suivant :

Affichage de la page Port de service

Pour afficher la page Port de service :

Etape	Action
1	Cliquez sur Port de service dans l'arborescence de navigation, et sélectionnez le Mode du port de service parmi les suivants : Réseau étendu Réplication de port Port d'accès
2	Cliquez sur Appliquer pour enregistrer les modifications et laisser la fenêtre ouverte ou cliquez sur OK pour enregistrer les modifications et fermer la fenêtre.

Propriétés des pages Port de service

Les propriétés suivantes peuvent être affichées et modifiées dans la page Port de service → Réseau étendu :

Propriété	Description
Port interne	Ces ports sont désactivés et ne sont pas modifiables.
ETH 2
ETH 3
ETH 4

Les propriétés suivantes peuvent être affichées et modifiées dans la page Port de service → Réplication de port :

Propriété	Description
Port interne	Ces ports sont modifiables : Pour activer ces ports, cliquez sur Oui dans le champ Activé. Pour désactiver ces ports, cliquez sur Non dans le champ Activé. L'adresse IP du réseau étendu et le masque de sous-réseau du service de transfert IP sont désactivés.
ETH 2
ETH 3
ETH 4
