Description
Les ports Ethernet 3 et 4, situés à l'avant du module de tête 140 NOC 78• 00, prennent en charge le protocole RSTP (Rapid Spanning Tree Protocol). RSTP est un protocole OSI de couche 2, défini par la norme IEEE 802.1D de 2004. RSTP assure deux services :
Le logiciel RSTP, qui s'exécute simultanément sur tous les commutateurs du réseau, obtient des informations de chacun d'entre eux, ce qui lui permet de créer une topologie de réseau logique hiérarchique. RSTP est un protocole souple, qui peut être mis en œuvre dans de nombreuses topologies physiques, dont l'anneau, le maillage ou une combinaison des deux.
Utilisez les pages RSTP → Général et RSTP → Avancé pour configurer RSTP sur le commutateur Ethernet intégré dans le module de tête 140 NOC 78• 00.
NOTE : le protocole RSTP ne peut être mis en œuvre que si tous les commutateurs réseau sont configurés pour prendre en charge le protocole RSTP.

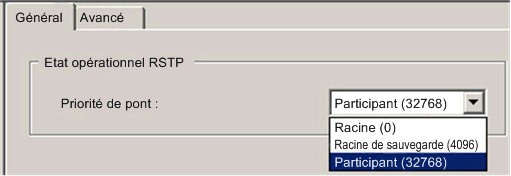

La page RSTP → Général se présente comme suit :

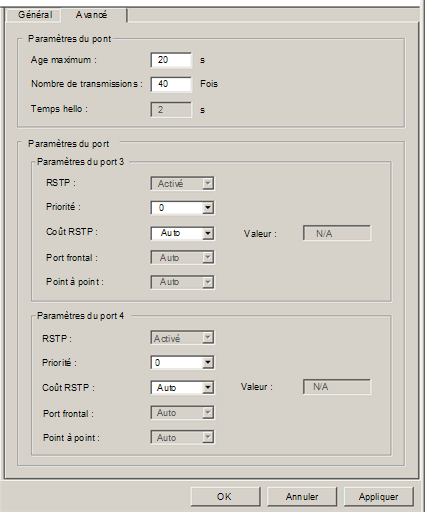

La page RSTP → Avancé se présente comme suit :
NOTE : La page Avancé n'est disponible que si vous activez le mode avancé.
Pour afficher ces pages, procédez comme suit :
Etape
Description
1
Sélectionnez le nœud Services dans l'arborescence de navigation à gauche de l'Editeur d'équipement.
Résultat : la page Services s'ouvre.
2
Dans la page Services, définissez le champ RSTP sur Activé, puis cliquez sur OK ou sur Appliquer.
Résultat : le nœud RSTP apparaît dans l'arborescence de navigation.
3
Sélectionnez le nœud RSTP dans l'arborescence de navigation, puis cliquez sur l'onglet Général ou Avancé pour afficher cette page.
NOTE : pour plus d'informations sur la modification des propriétés, reportez-vous à la rubrique Configuration des propriétés dans l'Editeur d'équipement.
Configuration des propriétés RSTP
Les propriétés suivantes peuvent être affichées et modifiées dans la page RSTP → Général :
Propriété
Description
Etat opérationnel RSTP : Priorité de pont
Sélectionnez l'une des valeurs suivantes dans la liste déroulante :
  • Racine (0)
  • Racine de sauvegarde (4096)
  • Participant (32768)
NOTE : les commutateurs réseau qui exécutent le logiciel RSTP échangent périodiquement des informations sur eux-mêmes dans des paquets spéciaux nommés unités de données de protocole de pont (BPDU), qui agissent en tant que heartbeat. La valeur Priorité de pont est contenue dans la BPDU et définit la position relative du commutateur dans la hiérarchie RSTP.
Les propriétés suivantes peuvent être affichées et modifiées dans la page RSTP → Avancé :
Propriété
Description
Paramètres du pont :
Age maximum
Délai compris entre 6 et 40 secondes, pendant lequel le commutateur attend le prochain message hello avant de modifier la topologie RSTP. Par défaut =40 s
Nombre de transmissions
Nombre maximum de BPDU, entre 1 et 40, que le commutateur peut transmettre par seconde. Par défaut = 40
Temps hello
(Lecture seule) Fréquence, définie sur 2 secondes, à laquelle le commutateur intégré envoie des BPDU de heartbeat.
Paramètres du port (Ces propriétés peuvent être configurées séparément pour les ports 3 et 4) :
RSTP
(Lecture seule) Cette propriété est définie sur Activé dans la page Services.
Priorité
Priorité affectée au port de commutateur (entier compris entre 0 et 240 par incréments de 16). Valeur par défaut = 0. Cette valeur est utilisée par le processus RSTP pour choisir entre deux ports du même commutateur et déterminer un :
  • port racine : port d'un commutateur non racine le plus proche du pont racine en termes de coût du chemin, ou
  • port désigné : port situé à l'extrémité d'un segment de réseau et emprunté par le trafic pour accéder au pont racine.
Coût du chemin
Méthode utilisée pour déterminer le coût du chemin via le commutateur intégré. Valeurs possibles :
  • Auto : le protocole RSTP attribue automatiquement une valeur au commutateur définie par l'algorithme RSTP.
  • Manuel : indiquez le coût RSTP – un nombre entier compris entre 1 et 200000000 – dans le champ Valeur.
Port frontal
(Lecture seule) Défini sur la valeur fixe Auto. Le processus RSTP détermine automatiquement si le port est un port frontal RSTP.
Point à point
(Lecture seule) Défini sur la valeur fixe Auto. Le processus RSTP détermine automatiquement si le port est un port point à point RSTP.
