Configuration de la synchronisation horaire

Introduction

Le synchronise l'horloge du module de tête d'E/S distribuées 140NOC78000 à celle du serveur d'heure. La valeur synchronisée est utilisée pour mettre à jour l'horloge de l'automate. En général, les configurations du service de temps utilisent des serveurs redondants et plusieurs chemins réseau pour optimiser la précision et la fiabilité.

Utilisez le service de temps pour les opérations suivantes :

enregistrement d'événements (événements en séquence),
synchronisation d'événements (déclenchement d'événements simultanés) ;
synchronisation des alarmes et des E/S (alarmes horodatées).

Fonctionnalités du service de synchronisation horaire

Le service de synchronisation horaire propose, entre autres, les fonctions suivantes :

correction régulière de l'heure par rapport à un serveur d'heure de référence ;
basculement automatique vers un serveur d'heure de sauvegarde, en cas de problème détecté avec le système du serveur d'heure normal ;
utilisation par les projets de contrôleur, d'un bloc fonction pour lire l'horloge précisément (fonction permettant d'horodater les événements ou les variables du projet) ;
précision estimée de l'horodatage :
- 5 ms pour le module 140 CPU 651 •0s et les modules plus récents,
- 10 ms pour les autres UC (CPUs) ;
fuseau horaire local configurable, avec heure d'été.

Processus de synchronisation horaire

Le module de tête de contrôle 140NOC78•00 contient un client SNTP qui assure la synchronisation horaire.

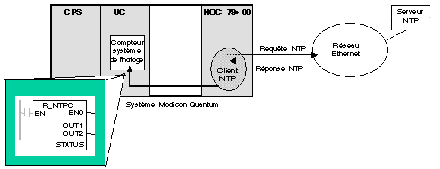

Action	Résultat
Un client SNTP demande un signal de synchronisation horaire à un serveur SNTP. (La requête est envoyée sur un réseau Ethernet.)	Le serveur SNTP renvoie un signal.
Le client SNTP stocke l'heure.
Le client SNTP envoie un message au compteur de l'horloge du contrôleur.	Le contrôleur met à jour son horloge interne.
Utilisez le bloc fonction R_NTPC dans la section MAST, FAST ou Interrupt pour lire l'horloge à partir de l'application automate (PLC).

Sur un réseau Ethernet, tous les contrôleurs doivent être synchronisés avec le même serveur SNTP.

Mise sous tension

Pour définir l'heure exacte du réseau, le système Ethernet effectue les opérations suivantes lors de la mise sous tension :

Il a besoin du module 140NOC78000 pour s'initialiser.
Il utilise le module de tête 140NOC78000 pour obtenir l'heure du serveur SNTP.
Il requiert un intervalle prédéfini jusqu'à ce que l'heure soit exacte. Votre configuration détermine la durée pendant laquelle l'heure est considérée comme exacte.
Il peut nécessiter plusieurs mises à jour avant d'atteindre l'heure exacte.

Dès la réception d'une heure exacte, le service définit l'état dans le registre du service de temps associé.

La valeur de l'horloge du service de temps commence à 0 jusqu'à ce qu'elle soit pleinement mise à jour par le module de tête 140NOC78100.

Modèle	Date de début
Modicon Quantum avec Control Expert	1er janvier 1980 00:00:00.00

Arrêt ou démarrage de l'automate

L'arrêt et le démarrage sont sans effet sur l'exactitude de l'horloge.
L'arrêt et le démarrage sont sans effet sur la mise à jour de l'horloge.
Une transition d'un mode à un autre est sans effet sur l'exactitude de l'heure réseau du système Ethernet.

Téléchargement de l'application

La valeur de l'horloge d'état associée au registre du service de temps dans l’UC (CPU) est réinitialisée après le téléchargement d'une application ou la permutation d'un serveur SNTP.

Comptez deux périodes d'interrogation avant d'obtenir une heure exacte.

Configuration du service de synchronisation horaire

Pour configurer le service de synchronisation horaire, procédez comme suit :

Etape	Action
1	Ouvrez le module de tête 140NOC78000 dans le navigateur de DTM.
2	Dans la page Services, définissez le champ Serveur de temps réseau sur Activé.
3	Cliquez sur le nœud Service de temps réseau dans l'arborescence de navigation Services à gauche.

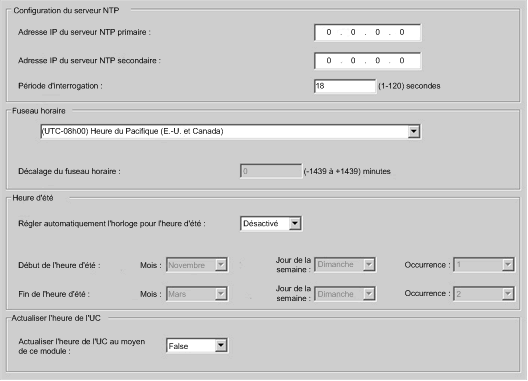

4	Modifiez les champs appropriés dans la page de configuration du Service de temps réseau. Le tableau ci-dessous décrit les paramètres de la page de configuration.
5	Cliquez sur Appliquer pour sauvegarder les modifications ou cliquez sur OK pour sauvegarder les modifications et fermer la fenêtre.

Paramètres de configuration de la synchronisation horaire

Champ	Paramètre	Action
Configuration du serveur NTP
	Adresse IP du serveur NTP principal	Saisissez une adresse IP valide.
	Adresse IP du serveur NTP secondaire	Saisissez une adresse IP valide.
	Période d'interrogation	Délai (en secondes) entre les mises à jour effectuées par le serveur SNTP. Pour optimiser l'exactitude (et si votre réseau le permet), diminuez la valeur de la période d'interrogation. La valeur par défaut est de 5 secondes. Saisissez une valeur : min. = 1 s max. = 120 s
Fuseau horaire
	Fuseau horaire	Sélectionnez le fuseau horaire souhaité dans la liste déroulante. La valeur par défaut est le fuseau horaire du système (comme dans Windows). Vous pouvez également sélectionner Fuseau horaire personnalisé.
	Décalage du fuseau horaire	Si vous avez sélectionné Fuseau horaire personnalisé, saisissez une valeur comprise entre 24 heures et 60 minutes - 1 (par incrément de 1 minute).
Heure d'été
	Ajuster l'horloge pour l'observation automatique de l'heure d'été	Désactivé : dans les champs Début de l'heure d'été et Fin de l'heure d'été, indiquez le mois, le jour de la semaine et la plage d'occurrence dans chaque liste déroulante. La valeur par défaut est Désactivé. Activé : le module de tête 140 NOC 78• 00 corrige automatiquement l'heure locale en fonction de l'heure d'été. Les champs Début de l'heure d'été et Fin de l'heure d'été sont désactivés, car ces heures sont automatiquement modifiées au printemps et à l'automne de chaque année.
	Début de l'heure d'été	Mois : Janvier à Décembre Jour de la semaine : Dimanche à Samedi Occurrence : 1 à 5
	Fin de l'heure d'été	Mois : Janvier à Décembre Jour de la semaine : Dimanche à Samedi Occurrence : 1 à 5
Actualiser l'heure de l'UC
	Actualiser l'heure de la CPU avec ce module	Sélectionnez Vrai ou Faux dans la liste déroulante. La valeur par défaut est Faux.
