Configuration du service de transfert IP

Introduction

Le module de communication 140NOC78100 utilise un service de transfert IP qui assure la transparence entre les réseaux d'un système Quantum EIO. Utilisez Control Expert pour configurer le service de transfert IP, notamment les paramètres configurables pour le réseau de contrôle, le réseau de bus de terrain, le réseau étendu ou la passerelle par défaut.

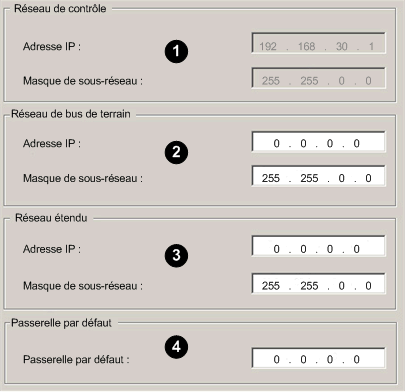

Configurez les ports ETH 3 et 4 (ports de réseau de contrôle).

Configurez le port ETH 2 (port de liaison).

Configurez le port ETH 1 (port de service/d'extension).

Configurez la passerelle par défaut, c'est-à-dire l'adresse IP du routeur du réseau de contrôle. Ce routeur n'est pas un équipement Quantum EIO. Il s'agit d'un équipement client qui connecte le réseau de contrôle à d'autres réseaux situés plus haut dans l'infrastructure Ethernet.

Affichage des paramètres du service de transfert IP

Pour afficher la page Transfert IP et accéder aux paramètres :

Etape	Action
1	Cliquez sur Services dans l'arborescence de navigation, dans le volet gauche de l'éditeur d'équipement. Résultat : la page Services s'ouvre.
2	Dans la page Services, définissez le champ Transfert IP sur Activé. Ensuite, cliquez sur Appliquer. Résultat : Transfert IP s'affiche dans l'arborescence de navigation.
3	Cliquez sur Transfert IP dans l'arborescence de navigation.
4	Cliquez sur Appliquer pour enregistrer les modifications et laisser la fenêtre ouverte, ou cliquez sur OK pour enregistrer les modifications et fermer la fenêtre.

NOTE : L'adresse IP du réseau de contrôle et du réseau d'équipements doit être unique.

NOTE : Pour utiliser le port de service en mode Réseau étendu, désactivez d'abord le service de transfert IP, puis sélectionnez le mode de port de service Réseau étendu. Pour plus d'informations, consultez la section Configuration du port de service/d'extension.
