Configuration des serveurs DHCP et FDR

Présentation

Le module de tête 140 NOC 78• 00 inclut un et un serveur (Fast Device Replacement). Le serveur DHCP fournit les paramètres d'adresse IP aux équipements Ethernet en réseau. Le serveur FDR fournit les paramètres de fonctionnement des équipements Ethernet de remplacement, équipés de la fonction de client FDR.

Sur la page Serveur d'adresses vous pouvez :

Activer et désactiver le service 140 NOC 78• 00 du module de tête FDR.
Afficher une liste automatiquement générée de tous les équipements inclus à la configuration Ethernet du module de tête 140 NOC 78• 00, qui indique pour chaque équipement :
- les paramètres d'adressage IP
- si les paramètres d'adressage IP de l'équipement sont fournis par le serveur DHCP intégré au module de tête 140 NOC 78• 00
Ajouter manuellement des équipements distants (non inclus à la configuration Ethernet du module de tête 140 NOC 78• 00) à la liste de clients DHCP du module 140 NOC 78• 00.

NOTE : les équipements distants ainsi ajoutés sont équipés du logiciel client DHCP et configurés pour s'abonner au service d'adressage IP du module de tête 140 NOC 78• 00.

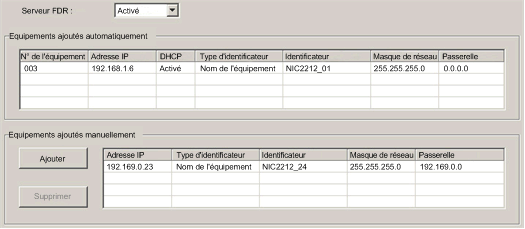

La page Serveur d'adresses se présente comme suit :

Configuration du serveur d'adresses

Pour configurer le serveur d'adresses, procédez comme suit :

Etape	Action
1	Ouvrez le module de tête 140 NOC 78• 00 dans le navigateur de DTM.
2	Cliquez sur le nœud Serveur d'adresses dans l'arborescence de navigation Services, dans le volet gauche de l'éditeur d'équipement.
3	Activez ou désactivez le champ Serveur FDR. Affichez la liste automatiquement générée de tous les équipements inclus à la configuration Ethernet du module de tête 140 NOC 78• 00, qui indique pour chaque équipement : les paramètres d'adressage IP si les paramètres d'adressage IP de l'équipement sont fournis par le serveur DHCP intégré au module de tête 140 NOC 78• 00 Ajouter manuellement les équipements distants au service DHCP si nécessaire.
4	Cliquez sur Appliquer pour enregistrer les modifications et laisser la fenêtre ouverte, ou cliquez sur OK pour enregistrer les modifications et fermer la fenêtre.

Activation du service FDR

Avant d'activer le service FDR, activez les services FTP/TFTP.

Pour activer le service FDR du module de tête 140 NOC 78• 00, définissez le champ Serveur FDR sur Activé. Pour désactiver ce service, définissez le même champ sur Désactivé.

NOTE : Pour plus d'informations sur l'application des propriétés modifiées aux équipements en réseau, reportez-vous à la rubrique Configuration des propriétés dans l'éditeur d'équipement.

Tout équipement Ethernet en réseau doté de la fonction de client FDR peut s'abonner au service FDR du module de tête 140 NOC 78• 00. Le module peut stocker jusqu'à 1 Mo de fichiers de paramètres de fonctionnement du client FDR. Lorsque cette capacité de stockage est atteinte, le module ne peut stocker aucun fichier FDR client supplémentaire.

Le module de tête 140 NOC 78• 00 peut stocker des fichiers FDR client pour maximum 128 équipements, selon la taille de chaque fichier. Par exemple, si les fichiers FDR client sont de petite taille (moins de 8 Ko), le module peut stocker jusqu'à 128 fichiers de paramètres.

Ajout manuel d'équipements distants au service DHCP

Les équipements distants inclus à la configuration Ethernet du module de tête 140 NOC 78• 00 qui sont abonnés au service d'adressage IP du module de tête 140 NOC 78• 00 s'affichent automatiquement dans la liste Equipements ajoutés automatiquement.

Les autres équipements distants non inclus à la configuration du module de tête 140 NOC 78• 00 peuvent être ajoutés manuellement au service d'adressage IP DHCP du module.

Pour ajouter manuellement des équipements Ethernet en réseau non inclus à la configuration Ethernet du module de tête 140 NOC 78• 00 au service d'adressage IP du module, procédez comme suit :

Etape	Description
1	Dans la page Serveur d'adresses, cliquez sur le bouton Ajouter dans le champ Equipements ajoutés automatiquement. Control Expert ajoute une ligne vide à la liste Equipements ajoutés manuellement.
2	Dans la nouvelle ligne, configurez les paramètres suivants pour l'équipement client :
	Adresse IP	Entrez l'adresse IP de l'équipement client.
	Type d'identificateur	Sélectionnez le type de valeur utilisée par l'équipement client pour s'identifier auprès du serveur FDR : Adresse MAC Nom de l'équipement
	Identificateur	Selon le type d'identificateur, saisissez le paramètre de l'équipement client correspondant à l'adresse MAC ou au nom.
	Masque réseau	Entrez le masque de sous-réseau de l'équipement client.
	Passerelle	Entrez l'adresse de passerelle utilisable par les équipements distants pour communiquer avec les équipements situés sur d'autres réseaux. Utilisez 0.0.0.0 si les équipements distants ne doivent pas communiquer avec les équipements situés sur d'autres réseaux.
3	Pour plus d'informations sur l'application des propriétés modifiées aux équipements en réseau, reportez-vous à la rubrique Configuration des propriétés dans l'éditeur d'équipement.

Affichage de la liste des clients DHCP générée automatiquement

La liste Equipements ajoutés automatiquement comporte une ligne pour chaque équipement distant :

inclus à la configuration Ethernet du module de tête 140 NOC 78• 00
configuré pour s'abonner au service d'adressage DHCP du module de tête 140 NOC 78• 00

NOTE : Vous ne pouvez pas ajouter d'équipements à la liste de cette page. A la place, utilisez les pages de configuration de l'équipement distant pour vous abonner à ce service.

La liste Equipements ajoutés automatiquement contient les renseignements suivants pour chaque équipement en réseau :

Propriété	Description
N° de l'équipement	Numéro attribué à l'équipement dans la configuration Control Expert.
Adresse IP	Adresse IP de l'équipement client.
DHCP	TRUE indique que l'équipement est abonné au service DHCP.
Type d'identificateur	Indique le mécanisme utilisé par le serveur pour reconnaître le client (adresse MAC ou nom d'équipement DHCP).
Identificateur	Adresse MAC ou nom de l'équipement DHCP.
Masque réseau	Masque de sous-réseau de l'équipement client.
Passerelle	Adresse IP utilisée par un équipement client DHCP pour accéder aux autres équipements non situés sur le sous-réseau local. La valeur 0.0.0.0 contraint l'équipement client DHCP en ne lui permettant de communiquer qu'avec les équipements situés sur le sous-réseau local.

Abonnement au service DHCP pour un équipement inclus à la configuration

Un équipement Ethernet inclus à la configuration Ethernet du module de tête 140 NOC 78• 00 peut s'abonner au service d'adressage IP du module. Pour s'abonner à ce service, procédez comme suit :

Etape	Action
1	Dans le Navigateur de DTM, sélectionnez le module de tête 140 NOC 78• 00 connecté à l'équipement distant que vous voulez ajouter au service DHCP. Dans l'exemple qui suit, le module portant le nom d'alias Q_NOC78000 est sélectionné : NOTE : Le module sélectionné est connecté à l'équipement d'interface réseau STB NIC 2212 portant le nom d'alias NIC2212_01, qui est le module que vous voulez ajouter au service DHCP.
2	Lorsque Q_NOC78100 est sélectionné dans le Navigateur DTM, cliquez avec le bouton droit et sélectionnez Ouvrir dans le menu contextuel. L'Editeur d'équipement s'affiche.
3	Dans l'arborescence de navigation à gauche de l'éditeur d'équipement, développez le nœud Liste des équipements et sélectionnez l'équipement pour lequel vous voulez activer le service DHCP. Dans cet exemple, sélectionnez NIC2212_01 : Control Expert affiche les propriétés de l'équipement distant sélectionné dans le volet droit de la fenêtre.

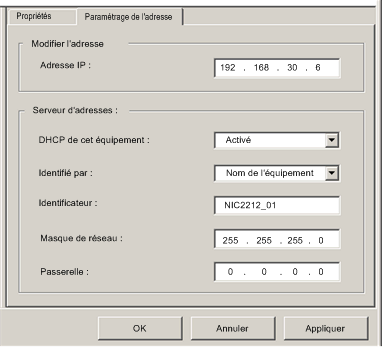

4	Dans le volet droit de la fenêtre, sélectionnez l'onglet Paramétrage de l'adresse pour afficher la page suivante :
5	Dans la zone Serveur d'adresses de cette page, configurez les propriétés suivantes :
	DHCP de cet équipement	Sélectionnez Activé
	Identifié par	Choix possibles : Adresse MAC, ou Nom de l'équipement Sélectionnez Nom de l'équipement.
	Identificateur	Control Expert a ajouté automatiquement le nom de l'équipement Q_NOC78100. Pour cet exemple, acceptez cette valeur par défaut.
	Masque réseau	Control Expert a appliqué automatiquement le masque de sous-réseau utilisé pour le module de tête 140 NOC 781 00. Pour cet exemple, acceptez la valeur par défaut 255.255.255.0.
	Passerelle	Pour cet exemple, acceptez la valeur par défaut 0.0.0.0.
6	Cliquez sur Appliquer pour sauvegarder les modifications ou cliquez sur OK pour sauvegarder les modifications et fermer la fenêtre. NOTE : Pour plus d'informations sur la modification et l'enregistrement des paramètres de propriété dans cette fenêtre, consultez la rubrique Configuration des propriétés dans l'éditeur d'équipement.
