Règles d'interconnexion

Introduction
Le rack local d'un système Quantum EIO peut inclure différentes combinaisons de modules de tête Ethernet. Cette rubrique décrit les types de réseaux créés lorsque le module de tête de contrôle 140NOC78100 est interconnecté à d'autres modules de tête sur le rack local.
NOTE : Consultez la rubrique Connectivité des modules de tête sur le rack local dans le Quantum EIOGuide de planification du système pour connaître les règles de topologie relatives à l'installation et l'interconnexion des modules de tête sur le rack local.
NOTE : Consultez la rubrique Choix de la topologie correcte dans le Quantum EIOGuide de planification du système pour plus d'informations sur les types de réseau décrits ci-après.
NOTE : Activez et configurez le service de transfert IP dans le module 140NOC78100 pour assurer la transparence réseau dans les types de réseau décrits ci-après.
NOTE : Consultez la section Configuration pour configurer le module 140NOC78100 en vue d'utiliser les types de réseau décrits ci-après.
Un rack local contient un module de tête d'E/S distantes 140CRP31200 et jusqu'à 6 modules de communication (un seul peut être un module 140NOC78100). Le module 140NOC78100 peut être interconnecté avec d'autres modules de tête sur le rack local pour différentes combinaisons de réseau :
Interconnexion du module 140NOC78100
Type de réseau
Description
Module 140NOC78100 interconnecté au module 140CRP31200
Assure la transparence réseau entre le réseau de contrôle et le réseau d'E/S distantes, tout en préservant le déterminisme du réseau
Module 140NOC78100 interconnecté à jusqu'à 3 modules 140NOC78000 et au module 140CRP31200
Assure la transparence réseau entre le réseau de contrôle et le réseau d'équipements, tout en préservant le déterminisme du réseau
Un module 140NOC78000 interconnecté au port de service/d'extension du module 140NOC78100
NOTE : Si vous installez jusqu'à 3 modules 140NOC78000, consultez les instructions relatives à la bande passante dans le Quantum EIOGuide de planification du système .
Assure la transparence réseau entre le réseau de contrôle et le réseau d'E/S distribuées étendu
Module 140NOC78100 interconnecté à jusqu'à 3 modules 140NOC78000
Assure la transparence réseau entre le réseau de contrôle et jusqu'à 3 réseaux d'E/S distribuées indépendants
Interconnexion du module 140NOC78100 dans un réseau d'E/S distantes
Pour assurer la transparence réseau entre le réseau de contrôle et le réseau d'E/S distantes, procédez comme suit :
Etape
Action
1
Installez un module de tête d'E/S distantes 140CRP31200 et un module de tête de contrôle 140NOC78100 sur le rack local.
2
Connectez le port d'interconnexion (ETH 2) du module 140NOC78100 au port d'interconnexion  (ETH 2) du module 140CRP31200 pour assurer la transparence réseau entre le réseau de contrôle et le réseau d'E/S distantes Ethernet.
3
Connectez le début de l'anneau principal au port réseau d'équipement (ETH 3 ou ETH 4) du module 140CRP31200.
4
Connectez la fin de l'anneau principal au port réseau d'équipement (ETH 3 ou ETH 4) du module 140CRP31200.
5
Connectez le port réseau de contrôle (ETH 3 ou ETH 4) du module 140NOC78100 au réseau de contrôle.

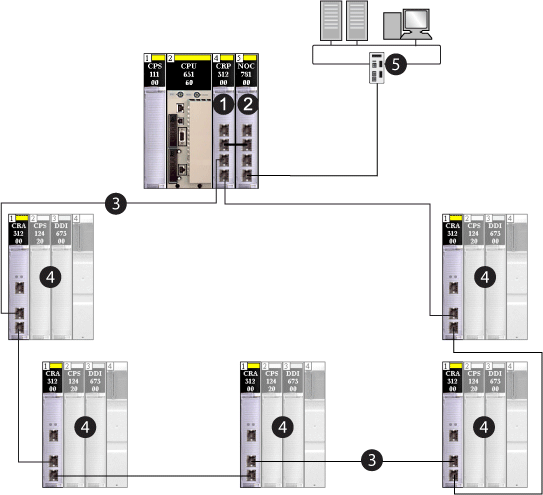

1
Module de tête d'E/S distantes 140CRP31200
2
Module de tête de contrôle 140NOC78100 interconnecté au module 140CRP31200 sur le rack local
3
Anneau principal
4
Stations d'E/S distantes Ethernet sur l'anneau principal
5
Réseau de contrôle
Interconnexion du module 140NOC78100 dans un réseau d'équipements
Pour assurer la transparence réseau entre le réseau de contrôle et un réseau d'équipements, procédez comme suit :
Etape
Action
1
Installez un module de tête d'E/S distantes 140CRP31200, jusqu'à trois modules de tête d'E/S distribuées140NOC78000 (qui peuvent être interconnectés à un module 140CRP31200), un module de tête de contrôle 140NOC78100 sur le rack local, et un module 140NOC78000 supplémentaire (qui peut être interconnecté au module 140NOC78100).
2
Connectez le port d'interconnexion (ETH 2) du module 140NOC78000 au port d'interconnexion (ETH 2) du module 140CRP31200.
3
Connectez le port d'interconnexion (ETH 2) du module 140NOC78100 au port d'interconnexion/réseau d'équipements (ETH 3) du module 140NOC78000.
4
Connectez le début de l'anneau principal au port réseau d'équipement (ETH 3 ou ETH 4) du module 140CRP31200.
5
Connectez la fin de l'anneau principal au port réseau d'équipement (ETH 3 ou ETH 4) du module 140CRP31200.
6
Connectez les DRSs à l'anneau principal des sous-anneaux d'E/S distribuées et/ou des nuages d'E/S distribuées.
Consultez la rubrique Fichiers de configuration prédéfinis dans le Quantum EIOGuide de planification du système pour plus d'informations sur l'installation des DRSs et des équipements d'E/S distribuées.
7
Connectez le port réseau de contrôle (ETH 3 ou ETH 4) du module 140NOC78100 au réseau de contrôle.

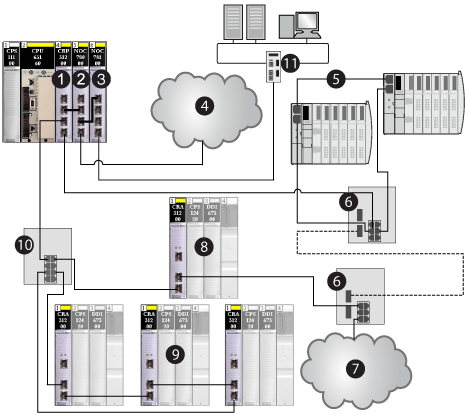

1
Module de tête d'E/S distantes 140CRP31200
2
Module de tête d'E/S distribuées 140NOC78000 (interconnecté au module 140CRP31200 pour prendre en charge le réseau d'équipements)
3
Module de tête de contrôle 140NOC78100 (interconnecté au module 140NOC78000 pour assurer la transparence réseau entre le réseau de contrôle et le réseau d'équipements).
4
Sous-anneau d'E/S distribuées
5
DRSs avec un fichier de configuration prédéfinie pour prendre en charge les transitions cuivre/fibre et fibre/cuivre sur l'anneau principal
6
Nuage d'E/S distribuées
7
Station d'E/S distantes sur l'anneau principal
8
Stations d'E/S distantes sur un sous-anneau d'E/S distantes
9
DRS connectant le sous-anneau d'E/S distantes à l'anneau principal
10
Réseau de contrôle
11
Anneau principal
Interconnexion du module 140NOC78100 dans un réseau d'E/S distribuées étendu
Pour assurer la transparence réseau entre le réseau de contrôle et le réseau d'E/S distribuées étendu, procédez comme suit :
Etape
Action
1
Installez un module de tête d'E/S distantes 140CRP31200, jusqu'à trois modules de tête d'E/S distribuées140NOC78000 (qui peuvent être interconnectés à un module 140CRP31200), un module de tête de contrôle 140NOC78100 sur le rack local, et un module 140NOC78000 supplémentaire (qui peut être interconnecté au module 140NOC78100).
2
Connectez le port d'interconnexion (ETH 2) du module 140NOC78000 au port d'interconnexion (ETH 2) du module 140CRP31200.
3
Connectez le port d'interconnexion/réseau d'équipements (ETH 3) du module 140NOC78000 au port de service/d'extension (ETH 1) du module 140NOC78100.
4
Connectez le port réseau d'équipements (ETH 4) du 140NOC78000 au réseau d'E/S distribuées existant.
5
Connectez le port réseau de contrôle (ETH 3 ou ETH 4) du module 140NOC78100 au réseau de contrôle.
6
Connectez le début de l'anneau principal au port réseau d'équipement (ETH 3 ou ETH 4) du module 140CRP31200.
7
Connectez la fin de l'anneau principal au port réseau d'équipement (ETH 3 ou ETH 4) du module 140CRP31200.
8
Connectez les DRSs à l'anneau principal des sous-anneaux d'E/S distribuées et/ou des nuages d'E/S distribuées.
Consultez la rubrique Fichiers de configuration prédéfinis dans le Quantum EIOGuide de planification du système pour plus d'informations sur l'installation des DRSs et des équipements d'E/S distribuées.
1
Module de tête d'E/S distantes 140CRP31200
2
Module de tête d'E/S distribuées 140NOC78000 (interconnecté au port d'extension du module 140NOC78100 pour prendre en charge le réseau d'E/S distribuées étendu et également interconnecté au module 140CRP31200 pour prendre en charge le réseau d'équipements)
3
Module de tête de contrôle 140NOC78100 (interconnecté au module 140NOC78000 (2) pour assurer la transparence réseau entre le réseau d'équipements et le réseau de contrôle).
4
Réseau étendu d'E/S distribuées
5
Sous-anneau d'E/S distribuées
6
DRSs avec un fichier de configuration prédéfinie pour prendre en charge les transitions cuivre/fibre et fibre/cuivre sur l'anneau principal
7
Nuage d'E/S distribuées
8
Station d'E/S distantes sur l'anneau principal
9
Stations d'E/S distantes sur le sous-anneau d'E/S distantes
10
DRS connectant le sous-anneau d'E/S distantes à l'anneau principal
11
Réseau de contrôle
Interconnexion du module 140NOC78100 dans un réseau d'E/S distribuées indépendant
Pour assurer la transparence réseau entre le réseau de contrôle et un réseau d'E/S distribuées indépendant, procédez comme suit :
Etape
Action
1
Installez un module de tête d'E/S distantes 140CRP31200, jusqu'à trois modules de tête d'E/S distribuées140NOC78000 (qui peuvent être interconnectés à un module 140CRP31200), un module de tête de contrôle 140NOC78100 sur le rack local, et un module 140NOC78000 supplémentaire (qui peut être interconnecté au module 140NOC78100).
2
Connectez le port d'interconnexion (ETH 2) du module 140CRP31200 au port d'interconnexion (ETH 2) du module 140NOC78000.
3
Connectez le port d'interconnexion (ETH 2) du second module 140NOC78000 au port d'interconnexion (ETH 2) du module 140NOC78100.
4
Connectez le port réseau d'équipements (ETH 4) du 140NOC78000 au réseau d'E/S distribuées existant.
5
Connectez le port réseau de contrôle (ETH 3 ou ETH 4) du module 140NOC78100 au réseau de contrôle.
6
Connectez le début de l'anneau principal au port réseau d'équipement (ETH 3 ou ETH 4) du module 140CRP31200.
7
Connectez la fin de l'anneau principal au port réseau d'équipement (ETH 3 ou ETH 4) du module 140CRP31200.
8
Connectez les DRSs à l'anneau principal des sous-anneaux d'E/S distribuées et/ou des nuages d'E/S distribuées.
Consultez la rubrique Fichiers de configuration prédéfinis dans le Quantum EIOGuide de planification du système pour plus d'informations sur l'installation des DRSs et des équipements d'E/S distribuées.

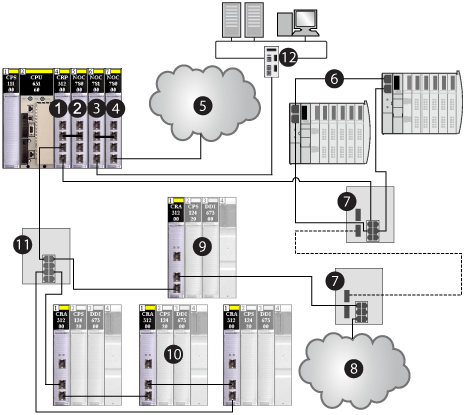

1
Module de tête d'E/S distantes 140CRP31200
2
Module de tête d'E/S distribuées 140NOC78000 (interconnecté au module 140CRP31200)
3
Module de tête de contrôle 140NOC78100
4
Module de tête d'E/S distribuées 140NOC78000 (interconnecté au module 140NOC78100 pour assurer la transparence réseau entre le réseau d'E/S distribuées indépendant et le réseau de contrôle).
5
Réseau d'E/S distribuées indépendant (participe uniquement à la partie réseau de contrôle d'un système Quantum EIO)
6
Sous-anneau d'E/S distribuées
7
DRSs avec un fichier de configuration prédéfinie pour prendre en charge les transitions cuivre/fibre et fibre/cuivre sur l'anneau principal
8
Nuage d'E/S distribuées
9
Station d'E/S distantes sur l'anneau principal
10
Stations d'E/S distantes sur le sous-anneau d'E/S distantes
11
DRS connectant le sous-anneau d'E/S distantes à l'anneau principal
12
Réseau de contrôle
