Le module de communication de contrôle 140NOC78100 est installé sur le rack local d'un système Quantum EIO. Le module fournit les interfaces permettant la communication avec un réseau de contrôle et des applications client sur un .
Le rôle principal du module de tête 140NOC78100 est d'assurer la transparence entre le , le et un , tout en préservant le du réseau. De plus, le module 140NOC78100 fournit des services de communication avec les applications d'automate (PLC) exécutées sur le réseau de contrôle.
Sur le rack local, vous ne pouvez configurer qu'un module 140NOC78100 prenant un débit de 1 Gbd/s.
Pour communiquer avec les équipements d'E/S distantes sur un réseau d'E/S distantes, interconnectez le module 140NOC78100 avec le module de tête d'E/S distantes 140CRP31200 (ou un module de tête d'E/S distribuées 140NOC78000 interconnecté avec le module 140CRP31200) sur le rack local.
Pour communiquer avec les équipements d'E/S distantes ou d'E/S distribuées sur le réseau d'équipements, interconnectez le module 140NOC78100 avec le module de tête d'E/S distribuées 140NOC78000 ou le module 140CRP31200.
Pour communiquer avec les équipements sur un réseau d'E/S distribuées étendues, interconnectez le module 140NOC78000 avec le port d'extension du module 140NOC78100.

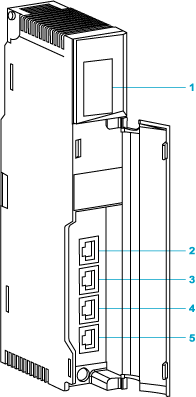

Caractéristiques externes
140NOC78100:
1
Affichage des voyants LED
2
Port SERVICE/EXTEND (ETH 1)
3
Port INTERLINK (ETH 2)
4
Port CTRL NETWORK (ETH 3)
5
Port CTRL NETWORK (ETH 4)
REMARQUE : afin d'éviter toute pénétration de poussière dans les ports Ethernet inutilisés, couvrez-les avec un bouchon en caoutchouc :
Le module 140NOC78100 surveille les fonctionnalités des liaisons réseau en fonction des liaisons connectées au réseau. Le module comporte 4 ports externes (jusqu'à 3 adresses IP).
|
Port
|
Quantité
|
Description
|
|
SERVICE/EXTEND
|
1
|
Le port permet de diagnostiquer les ports Ethernet et d'accéder aux outils et équipements externes (Control Expert, ConneXium Network Manager, HMI, etc.). Il prend en charge les modes suivants :
-
réplication de port : dans ce mode, le trafic de données issu d'un ou de plusieurs des 3 ports externes, ainsi que du port interne, est copié sur ce port. Cela permet à un outil connecté de surveiller et d'analyser le trafic associé au port.
-
port d'accès (par défaut) : dans ce mode, les informations de diagnostic sont fournies via des messages explicites EtherNet/IP ou Modbus, ou via SNMP.
NOTE : en mode port d'accès, l'adresse IP du port est la même que celle du réseau de contrôle.
-
Réseau étendu : dans ce mode, un réseau d'E/S distribuées existant participe au réseau d'E/S distantes Ethernet si un module de tête d'E/S distribuées 140NOC78000 est connecté au port SERVICE/EXTEND du module de tête de contrôle 140NOC78100 et également connecté au port INTERLINK du module de tête d'E/S distantes 140CRP31200.
-
Désactivé
NOTE :
-
Si l'équipement connecté au port SERVICE/EXTEND est configuré pour une vitesse supérieure à 100 Mbits/s, il se peut que la liaison Ethernet ne soit pas établie entre l'équipement et le module via le port SERVICE/EXTEND.
-
En mode de réplication de port, le port SERVICE/EXTEND fonctionne comme un port en lecture seule. Vous ne pouvez donc pas accéder aux équipements (ping, connexion à Control Expert, etc.) via le port SERVICE/EXTEND.
|
|
INTERLINK
|
1
|
Le assure la connectivité aux autres modules de tête Quantum EIO sur le rack local.
|
|
CTRL NETWORK
|
2
|
Ces deux ports cuivre fournissent :
-
les connexions pour les communications de réseau de contrôle,
-
une topologie en étoile, boucle ou maillage ;
|
