Connexion d'un réseau de contrôle à un système Quantum EIO

Introduction

Un module de tête de contrôle 140NOC78100 offre plusieurs options de connexion réseau, tout en préservant le du réseau :

non redondant (connexion simple) : connexion en chaîne simple entre le port réseau de contrôle du module 140NOC78100 installé sur le rack local et le port Ethernet d'un commutateur situé sur le réseau de contrôle.

Une connexion en chaîne simple n'assure pas la redondance.

Utilisez un câble blindé en cuivre à 4 paires torsadées CAT6 (10/100/1000 Mbps) pour relier le module 140NOC78100 au commutateur sur le réseau de contrôle. La distance jusqu'à commutateur doit être inférieure ou égale à 100 m.
redondant (RSTP) : redondance des câbles via une topologie de boucle de chaînage entre le port réseau de contrôle du module 140NOC78100 et le port sur un commutateur Ethernet double anneau géré (DRS) situé sur le réseau de contrôle. Ce DRS est relié au second DRS, qui réalise la boucle de chaînage en se reconnectant au module 140NOC78100.

Utilisez un câble blindé en cuivre à 4 paires torsadées CAT6 (10/100/1000 Mbps) entre le module 140NOC78100 et les 2 DRSs, ainsi qu'entre les DRSs. La distance jusqu'aux DRSs et entre les DRSs doit être inférieure ou égale à 100 m.

NOTE : Nous recommandons de ne pas utiliser de câbles blindés en cuivre à 2 paires torsadées CAT5e (10/100 Mbits/s) et CAT6 (10/100/1000 Mbps). Nous recommandons d'utiliser plutôt des câbles blindés en cuivre à 4 paires torsadées CAT5e (10/100 Mbits/s) et CAT6 (10/100/1000 Mbps).

NOTE : Le commutateur utilisé dans un réseau de contrôle non redondant ne doit pas être nécessairement un commutateur double anneau géré ().

Connexion d'un réseau de contrôle non redondant

Si votre réseau de contrôle ne requiert pas la redondance, suivez les étapes ci-dessous pour assurer la transparence réseau entre le réseau de contrôle et le ou les réseaux souhaités :

Etape	Action
1	Installez un module de tête de contrôle 140NOC78100 sur le rack local Installez un module de tête d'E/S distantes 140CRP31200 et des modules de tête d'E/S distribuées 140NOC78000 sur le rack local (le nombre de modules dépend du réseau souhaité).
2	Interconnectez les modules de tête, selon le ou les réseaux souhaités. NOTE : Use copper shielded twisted 4-pair CAT5e (10/100 Mbps) cable to interlink the head modules on the local rack.
3	Installez un commutateur Ethernet sur le réseau de contrôle à une distance égale ou inférieure à 100 m du module 140NOC78100 sur le rack local. NOTE : Le commutateur ne doit pas être nécessairement un commutateur double anneau géré (DRS)
4	Connectez le port réseau de contrôle (ETH 3 ou ETH 4) du module 140NOC78100, en utilisant un câble blindé en cuivre CAT6 (10/100/1000 Mbps, à un port Ethernet du commutateur situé sur le réseau de contrôle.

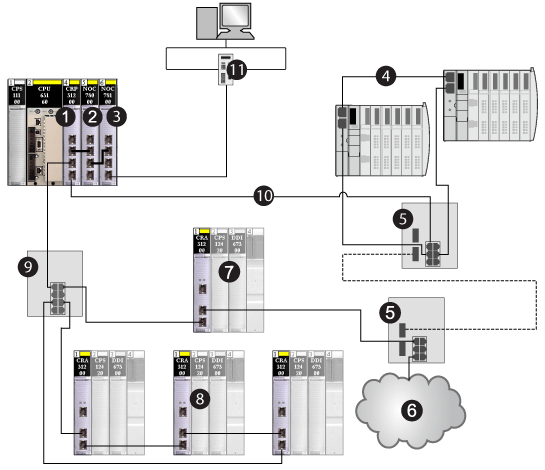

Le graphique suivant représente un réseau d'E/S distantes Ethernet relié à un réseau de contrôle. Le module de tête de contrôle 140NOC78100 sur le , qui est relié à un commutateur du réseau de contrôle, assure la transparence réseau entre le réseau d'E/S distantes et le réseau de contrôle.

Module de tête d'E/S distantes 140CRP31200

Module de tête d'E/S distribuées 140NOC78000 (interconnecté au module 140CRP31200 pour prendre en charge le réseau d'équipements)

Module de tête de contrôle 140NOC78100 (interconnecté au module 140NOC78000 pour assurer la transparence réseau entre le réseau de contrôle et le réseau d'équipements).

Sous-anneau d'E/S distribuées

DRSs avec un fichier de configuration prédéfinie pour prendre en charge les transitions cuivre/fibre et fibre/cuivre sur l'anneau principal

Nuage d'E/S distribuées

Station d'E/S distantes sur l'anneau principal

Stations d'E/S distantes sur un sous-anneau d'E/S distantes

DRS connectant le sous-anneau d'E/S distantes à l'anneau principal

Anneau principal

Réseau de contrôle

Connexion d'un réseau de contrôle redondant

Si votre réseau de contrôle requiert la redondance, suivez les étapes ci-dessous pour assurer la transparence réseau entre le réseau de contrôle et le ou les réseaux souhaités :

Etape	Action
1	Installez un module de tête de contrôle 140NOC78100 sur le rack local Installez un module de tête d'E/S distantes 140CRP31200 et des modules de tête d'E/S distribuées 140NOC78000 sur le rack local (le nombre de modules dépend du réseau souhaité).
2	Interconnectez les modules de tête, selon le ou les réseaux souhaités. NOTE : Utilisez un câble blindé en cuivre à 4 paires torsadées CAT5e (10/100/1000 Mbps) pour interconnecter les modules de tête sur le rack local.
3	Installez et connectez 2 commutateurs Ethernet double anneau gérés (DRSs), en utilisant un câble blindé en cuivre à 4 paires torsadées CAT5e (10/100 Mbps), sur le réseau de contrôle à une distance égale ou inférieure à 100 m l'un de l'autre et du module 140NOC78100 sur le rack local.
4	Connectez les ports du réseau de contrôle (ETH 3 ou ETH 4) du module 140NOC78100, en utilisant un câble blindé en cuivre à 4 paires torsadées CAT5e (10/100 Mbps), à un port du DRS. Connectez l'autre port du réseau de contrôle (ETH 3 ou ETH 4) du module 140NOC78100, en utilisant un câble blindé en cuivre à 4 paires torsadées CAT5e (10/100 Mbps), à un autre port du DRS.

NOTE : Pour plus d'informations sur l'installation et la configuration des DRS, consultez la rubrique Fichiers de configuration prédéfinis dans le Quantum EIOGuide de planification du système .

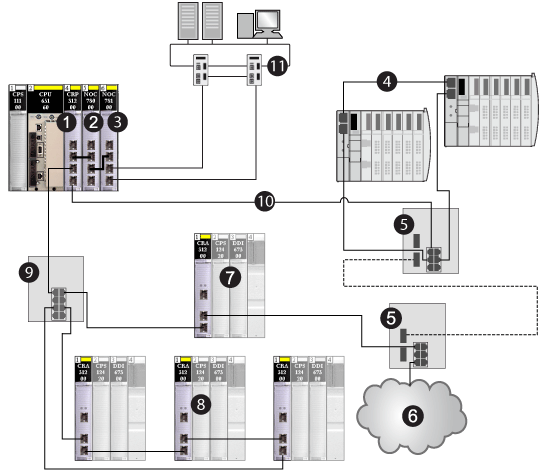

Le graphique suivant représente un réseau d'E/S distantes Ethernet relié à un réseau de contrôle redondant. Le module de tête de contrôle 140NOC78100 sur le , qui est relié à 2 DRSs distincts du réseau de contrôle, assure la transparence réseau entre le réseau d'E/S distantes et le réseau de contrôle.
