Introduction

Dans le visualiseur d'alarmes ou le visualiseur d'événements AVEVA Plant SCADA, les informations suivantes sont disponibles une fois le paramétrage effectué :

  • Alarme ou événement SOE incertain : Affiche le début et la fin des séquences incertaines.

  • Qualité de l'heure : Fournit un diagnostic de la qualité de l'heure et la priorité de l'affichage.

Il est fortement recommandé de configurer et d'afficher des champs personnalisés pour chaque alarme ou événement (pour afficher sa source, par exemple). Ces champs sont renseignés pendant l'étape de configuration.

L'accès réseau au module d'horodatage est un élément propre à OFS qui peut être affiché sur le client SCADA. Pour plus d'informations, reportez-vous à la section Eléments spécifiques du document OPC Factory Server - Manuel utilisateur. Il fournit des informations sur l'accès au module (élément spécifique dans le groupe d'événements TS : #PLCQualStatus).

Affichage des séquences SOE incertaines et de la qualité horaire

Chaque source d'alarme SOE incertaine et la qualité horaire associée à chaque événement TS peuvent être affichées dans AVEVA Plant SCADA.

Exemple d'affichage de séquence d'événements incertaine et de qualité horaire sur la page SOE d'AVEVA Plant SCADA :

Commentaire sur la valeur du champ Qualité dans l'exemple précédent :

  • 2752 décimal = 00001010 11000000 binaire

    Description des éléments supérieur et inférieur

    • 00001010 : résolution 1 ms

    • 11000000 : Qualité OPC correcte

  • 7872 décimal = 00011110 11000000 binaire

    Description des éléments supérieur et inférieur

    • 00011110 : Tampon saturé

    • 11000000 : Qualité OPC correcte

Format d'affichage de la qualité

Le tableau suivant décrit la relation entre la chaîne Qualité TS et les valeurs de Qualité (les informations complètes de qualité sont fournies dans la colonne Qualité de l'affichage AVEVA Plant SCADA) :

Contexte

(état de la source)

Description du paramètre de qualité

(Qualité TS )

Valeur binaire des 8 bits supérieurs de qualité

(Qualité )

Commentaire

Horloge non fiable ou absence de synchronisation initiale

Heure incertaine

011x xxxx

x xxxx peut prendre les valeurs suivantes :

  • 0 1010 : La résolution horaire est de 1 ms

  • 1 1110 : Tampon saturé

  • 1 1100 : Synchronisation des valeurs

  • 1 1101 : Erreur de voie d'E/S

Horloge non synchronisée

Horloge non synchronisée

001x xxxx

x xxxx peut prendre les valeurs suivantes :

  • 0 1010 : La résolution horaire est de 1 ms

  • 1 1110 : Tampon saturé

  • 1 1100 : Synchronisation des valeurs

  • 1 1101 : Erreur de voie d'E/S

Horloge OK + erreur de voie d'E/S

Heure correcte

0001 1101

Signification de la valeur 0001 1101 :

  • 000 : Horloge OK

  • 1 1101 : Erreur de voie d'E/S

Horloge OK + synchronisation des valeurs (TSInitSéquence d'événements lors du redémarrage du serveur SCADA)

Heure incertaine

0001 1100

Signification de la valeur 0001 1100 :

  • 000 : Horloge OK

  • 1 1100 : Synchronisation des valeurs

Horloge OK + tampon saturé (Non valide

Heure incertaine

0001 1110

Signification de la valeur 0001 1110 :

  • 000 : Horloge OK

  • 1 1110 : Tampon saturé

Horloge OK + mode de rattrapage horaire (ClockInSync)

Heure incertaine

0001 1011

Signification de la valeur 0001 1011 :

  • 000 : Horloge OK

  • 1 1011 : Rattrapage horaire

Fonctionnement normal

Heure correcte

0000 1010

Signification de la valeur 0000 1010 :

  • 000 : Horloge OK

  • 0 1010 : La résolution horaire est de 1 ms
NOTE : Certaines erreurs détectées ne peuvent pas être affichées en même temps. Dans ce cas, l'ordre de priorité suivant s'applique :

  1. Erreur de voie d'E/S (plus haute priorité)

  2. Non valide ou TSInit

  3. ClockInSync

Etat de la connexion à l'automate

En cas de perte de connexion à l'automate, une alarme matérielle est générée. L'entrée d'alarme contient le nom de l'équipement d'E/S et le message d'alarme : I/O Device off-line, cannot talk.

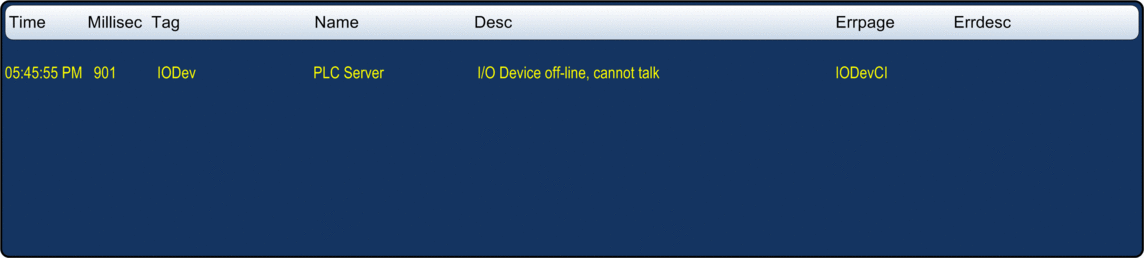

Exemple d'alarme affichée suite à la perte d'une connexion à l'automate :

Connexion/déconnexion des sources d'événements

Lorsqu'il est correctement configuré, AVEVA Plant SCADA peut afficher l'état de la connexion avec la source d'événements.

Exemple de déconnexion de la source signalé sur la page SOE d'AVEVA Plant SCADA :

Commentaire sur la valeur du champ Qualité dans l'exemple précédent :

  • 192 décimal = 00000000 11000000 binaire

    Description de l'élément inférieur

    • 11000000 : Qualité OPC correcte

Dépannage du pilote OFSOPC

Le pilote OFSOPC génère de nombreuses informations de journalisation au moment de l'exécution. Elles peuvent servir au diagnostic du fonctionnement du pilote.

La configuration de la journalisation du pilote OFSOPC est décrite dans la section relative à la journalisation de l'aide du pilote OFSOPC.

L'utilisateur peut également utiliser la fenêtre AVEVA Plant SCADA qui affiche des statistiques et des informations spécifiques sur chaque équipement d'E/S.
