Vue du module BME P58 xxxx

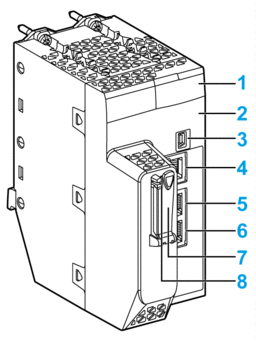

Vue avant du module :

1 Affichage des voyants

2 Adresse MAC

3 Connecteur USB mini-B

4 Port SERVICE

5 Port DEVICE NETWORK

5 Port DEVICE NETWORK

5 Emplacement de carte mémoire SD

5 Voyant d'état SD

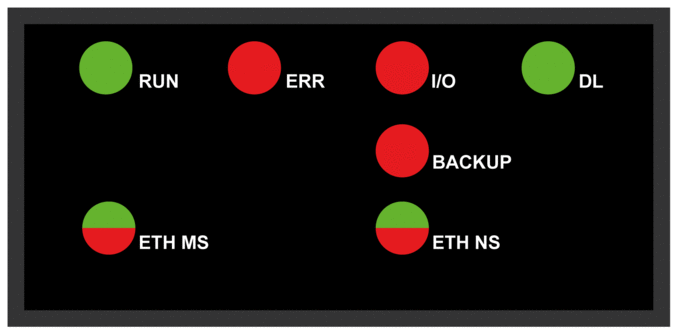

Voyants :

Le tableau suivant décrit les combinaisons de voyants LED :

Symbole

Description

Symbole

Description

éteint

rouge fixe

vert fixe

rouge clignotant

vert clignotant

rouge/vert clignotant

Le tableau suivant indique la signification de l'activité des LED à des fins de diagnostic :

Condition

Etat de l'UC

RUN

ERR

I/O

ETH MS

ETH NS

sous tension

Autotest

non configuré

(avant l'obtention d'une adresse IP valide, ou bien la configuration n'est pas valide)

NOCONF

toute combinaison

configuré

Stop

• éteint : aucune erreur détectée

• rouge fixe : erreur détectée dans un module ou une voie

• éteint : adresse IP non valide

• rouge fixe : adresse IP en double

• vert clignotant : adresse IP valide mais aucune connexion EtherNet/IP

vert fixe : connexion EtherNet/IP établie

RUN

erreur détectée récupérable

HALT

toute combinaison

• rouge fixe : adresse IP en double

• rouge clignotant : Délai dépassé pour au moins une connexion CIP de propriétaire exclusif (pour laquelle le module BME NOC 03•1 est l'origine). Le voyant LED clignote jusqu'au rétablissement de la connexion ou jusqu'à la réinitialisation du module.

erreur détectée irrécupérable

–

mise hors tension

–

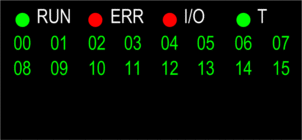

Vue du module BMX ERT 1604 T

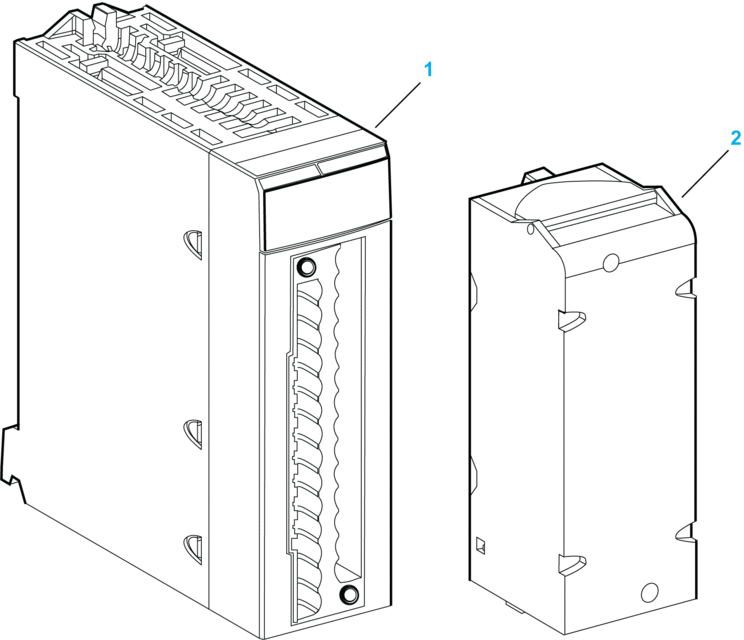

Vue avant du module :

1 Module avec affichage des voyants

2 Bornier 28 broches amovible

Voyants :

Le tableau suivant indique la signification de l'activité des voyants à des fins de diagnostic :

Voyant

Etat

Description

ERR

Allumé

Une erreur interne a été détectée dans le module.

Clignotant

(avec voyant RUN éteint)

Le module n'est pas configuré.

Le module est en train de configurer ses voies.

Clignotant

(avec voyant RUN allumé)

Le module a perdu la communication avec l'UC de l'automate.

I/O

Allumé

Une coupure de l'alimentation de terrain a été détectée.

T

Allumé

L'horloge du module est synchronisée avec la source horaire externe connectée.

Clignotant

(avec voyant RUN clignotant)

Micrologiciel en cours de téléchargement.

Clignotant rapide

Détection d'une erreur de synchronisation de l'horloge du module : L'horloge externe est temporairement instable, mais la qualité de l'heure interne est acceptable.

Éteint

Aucune entrée de source horaire externe.

Vue du module BMx CRA 312 10

1 Affichage des voyants

2 commutateurs rotatifs

3 Port SERVICE (ETH 1)

4 Port DEVICE NETWORK (ETH 2)

5 Port DEVICE NETWORK (ETH 3)

Voyants :

Le tableau suivant indique la signification de l'activité des voyants à des fins de diagnostic :

Etat du module (1)

Description

Run

IO

MS (Module Status)

NS (Network Status)

Vert

Rouge

Vert

Rouge

Vert

Rouge

séquence de démarrage

Ordre de clignotement des voyants

1

2

3

4

5

6

non configuré

Adresse IP incorrecte

-

-

clignotant

éteint

éteint

éteint

adresse IP correcte, mais configuration non valide

éteint

éteint

clignotant

éteint

clignotant

éteint

configuré

aucune erreur externe détectée

clignotant

éteint

-

-

clignotant

éteint

erreur externe détectée

clignotant

allumé

-

-

clignotant

éteint

communication de données d'E/S établie

STOP

clignotant

(Remarque 1)

allumé

éteint

allumé

éteint

RUN

allumé

(Remarque 2)

allumé

éteint

allumé

éteint

états d'erreur détectés

récupérable

-

-

éteint

clignotant

-

-

non récupérable

clignotant

allumé

éteint

allumé

-

-

adresse IP en double

-

-

-

-

éteint

allumé

durant la mise à jour du micrologiciel de l'OS

clignotant

éteint

éteint

allumé

éteint

allumé
(1)

Pour plus d'informations sur l'état des modules, consultez le manuel de référence du matériel de votre système.

REMARQUE 1 (état STOP) :

  • allumé : une entrée ou une sortie est une erreur détectée qui provient d'un module ou une configuration de voie ou une erreur de configuration de voie a été détectée.

  • éteint : fonctionnement normal

REMARQUE 2 (état RUN) :

  • allumé : Erreur externe détectée.

  • éteint : Aucune erreur externe détectée.
