Initialisation du processus
|
|
|
Traduction de la notice originale
|
|
Initialisation du processus
|
|
|
Traduction de la notice originale
|
|
Etape
|
Action
|
|---|---|
|
1
|
Effectuez un clic droit sur une zone vierge de la section FBD pour afficher le menu contextuel.
|
|
2
|

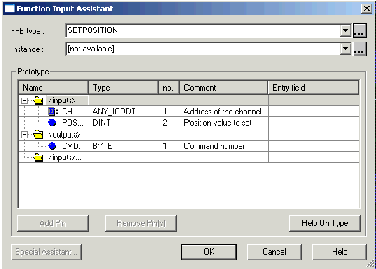

Sélectionnez la commande Assistant de saisie FFB... à partir du menu contextuel.
Résultat : L'assistant de saisie Fonction s'ouvre.
|
|
3
|
Cliquez sur l'icône ... de la ligne Type FFB.

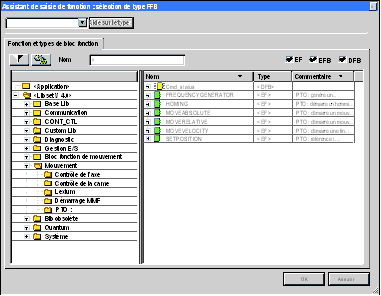

Résultat : La fenêtre Sélection de type FFB s'ouvre.
|
|
4
|
Développez le mouvement Libset V4.0 → et cliquez sur PTO.
Résultat : La partie droite de la fenêtre Sélection de type FFB affiche tous les blocs de la bibliothèque PTO.
 |
|
5
|
Validez la configuration du bloc en cliquant sur OK.
 Résultat : La section FBD s'affiche de nouveau. Un symbole s'ajoute au curseur de la souris.
|
|
6
|
Cliquez sur une zone vierge de la section FBD.

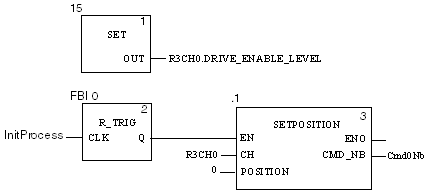

Résultat : le bloc SETPOSITION est inséré dans la section FBD.
|
|
7
|
Renseignez les paramètres d'entrées et de sorties comme défini dans le contenu.
|
|
8
|
Répétez l'opération pour ajouter le bloc R_TRIG, sachant qu'il se trouve sous Libset V4.0 → Base Lib → Logic et cliquez sur R_TRIG
|
