Présentation
Juste après la déclaration et le paramétrage du matériel, la programmation des mouvements est la seconde phase du développement de l'exemple didactique.
La programmation de l'axe se divise en 4 étapes selon le schéma de vitesse :
Déclaration des sections
Le tableau suivant présente sommairement les sections du programme à créer.
Nom de la section
Langage
Description
Process_initializing
FBD
Cette section initialise le mouvement en référençant l'axe.
Product_Approach
FBD
Cette section génère un mouvement à haute vitesse vers une position proche du produit.
Product_Sort
FBD
Cette section génère un mouvement à basse vitesse du vérin pour trier le produit.
Process_Reinitialize
FBD
Cette section génère une pause de 500 ms et replace le vérin à sa position initiale.

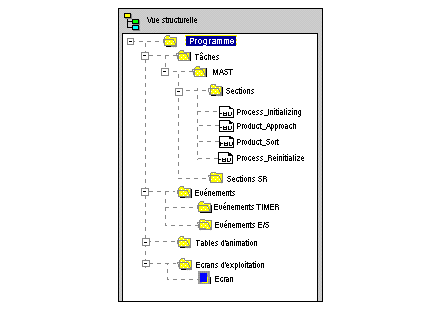

La figure ci-dessous représente la structure du programme après la création des sections de programmation :
