Fonction "MoveImmed"

Objectif

Cette commande permet de réaliser une désactivation de suivi d'un axe membre d'un groupe suiveur puis d'exécuter, sans à coup ni arrêt, un mouvement.

Fonctionnalité

Cette commande est basée sur la commande "MoveImmed" actuelle (opcode 513).

Cette commande concerne les axe réels ou les axes imaginaires membres d'un groupe suiveur configuré en ratio sur suivi de consigne et en BIAS_REMAIN. Les axes doivent être liés.

Condition initiales :

le maître est un axe imaginaire ou un réel,
la vitesse du maître est supposée constante entre la désactivation de suivi et les 4 cycles SERCOS suivants,

Quand un mouvement de ce type particulier est en cours, le bit de statut "RESUMING" est à 1. Ce bit est mis à 0 par le système après l'exécution du mouvement.

Objet	Type	Symbole	Explication	Commentaire
%MWr.m.c.19	Mot	ERROR_CMD		Code d'Erreur *
%MDr.m.c.20	Double mot	RETURN_CMD_1		non utilisé
%MFr.m.c.22	Flottant	RETURN_CMD_2		non utilisé
%MFr.m.c.24	Flottant	RETURN_CMD_3		non utilisé
%MWr.m.c.26	Mot	ACTION_CMD	513	MoveImmed
%MDr.m.c.27	Double mot	PARAM_CMD_1	10 ou 12 ou 13 ou 14	Type
%MDr.m.c.29	Double mot	PARAM_CMD_2	Cœfficient Accélération / Décélération	Cœfficient appliqué à l'accélération et la décélération configurée, exprimé en pour mille (1 ≤ x ≤10000). voir opcode 2172, axe réel ou axe imaginaire.
%MFr.m.c.31	Flottant	PARAM_CMD_3	Position cible
%MFr.m.c.33	Flottant	PARAM_CMD_4	Vitesse cible

* Cas de refus d'une commande :

tous les cas de refus de commande existants du "MoveImmed" ,
l'axe doit être lié (CMD_NOT_ALLOWED : refus commande = 50),
pas de fonction d'enchaînement de mouvement lors d'une désactivation de suivi déjà en cours (CMD_NOT_ALLOWED : refus commande = 50).

Cas d'abandon de la commande bit7 MW_MERGE_UNLINK :

certaines conditions sont indispensables et doivent être respectées pour l'exécution de la commande.

Si une de ces conditions est fausse, la commande est abandonnée :

réglage de l'esclave en ratio, suivi sur consigne, mode BIAS_REMAIN,
l'état de l'axe doit être : AXIS_READY = 1,
l'axe maître du groupe ne doit pas être à mesure externe,
il ne doit pas y avoir de mouvement supplémentaire sur l'axe ni de pause en cours ( AXIS_HOLD = 0 et HOLDING = 0).

Remarques

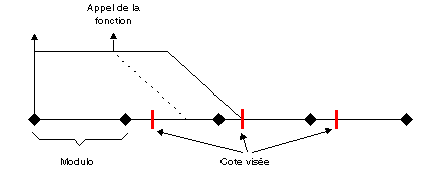

Cas d'un axe suiveur avec modulo actif et type de mouvement sens imposé (13 ou 14) :

si l'axe est à l'arrêt le déplacement sera "au plus" d'un tour,
si l'axe est préalablement en mouvement :
- si la distance à parcourir et si la pente de décélération le permettent, l'axe pourra passer à la vitesse cible demandée avant de s'arrêter,
- si ce n'est pas le cas , le module calculera le nombre de tours minimum à effectuer pour s'arrêter à la position absolue demandée (en respectant la pente de décélération).
