TE_DOWNLOADDRIVEPARAM
(Traduction du document original anglais)
A propos de nous
Description de la fonction
La fonction TE_DOWNLOADDRIVEPARAM permet de transférer les paramètres d'un variateur déjà enregistrés dans la zone mémoire automate de celui-ci. Les paramètres ont été enregistrés pour une modification de la production ou le remplacement d'un variateur défectueux.
NOTE : avant d'exécuter cette fonction, le variateur doit avoir l'état Disabled.

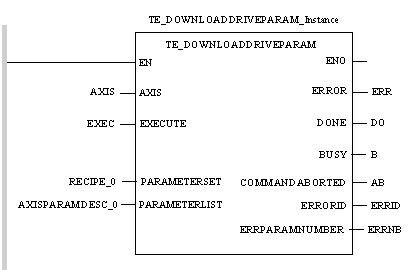

Représentation en FBD
Représentation :

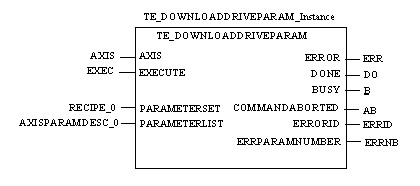

Représentation en LD
Représentation :
Représentation en IL
Représentation :
LD Axis
CAL TE_DOWNLOADDRIVEPARAM_Instance(AXIS:=AXIS, EXECUTE:=EXEC,  PARAMETERSET:=RECIPE_0, PARAMETERLIST:=AXISPARAMETERDESC_0, ERROR=>ERR, DONE=>DO, BUSY=>B, COMMANDABORTED=>AB, ERRORID=>ERRID,  ERRPARAMNUMBER=>ERRNB)
Représentation en ST
Représentation :
TE_DOWNLOADDRIVEPARAM_Instance(AXIS:=AXIS, EXECUTE:=EXEC,  PARAMETERSET:=RECIPE_0, PARAMETERLIST:=AXISPARAMETERDESC_0, ERROR=>ERR, DONE=>DO, BUSY=>B, COMMANDABORTED=>AB, ERRORID=>ERRID,  ERRPARAMNUMBER=>ERRNB);
Description des paramètres d'entrée
Le tableau suivant décrit les paramètres d'entrée en complément des paramètres de base :
Paramètre
Type
Commentaire
PARAMETERLIST
ANY_ARRAY_UINT
Liste des paramètres : adresse et longueur. PARAMETERLIST doit être attribué au tableau correspondant créé par le MTM.
PARAMETERSET
ANY_ARRAY_BYTE
Tampon des paramètres. PARAMETERSET doit être attribué au tableau correspondant créé par le MTM.
Description des paramètres de sortie
Le tableau suivant décrit les paramètres de sortie en plus des paramètres de base :
Paramètre
Type
Commentaire
ERRPARAMNUMBER
UDINT
Numéro de l'index et du sous-index en défaut.
