Boucle de chaînage haute capacité

Vous pouvez raccorder des équipements distribués à une boucle de chaînage haute capacité via l'un des éléments suivants :

  • Module de sélection d'options de réseau BMENOS0300 dans une station X80

  • Port de service d'une CPU

  • Port de service d'un module adaptateur EIO BM•CRA312•0

  • Port de service d'un module de communication BMENOC0301/11

Raccordez comme suit les équipements distribués au réseau RIO :

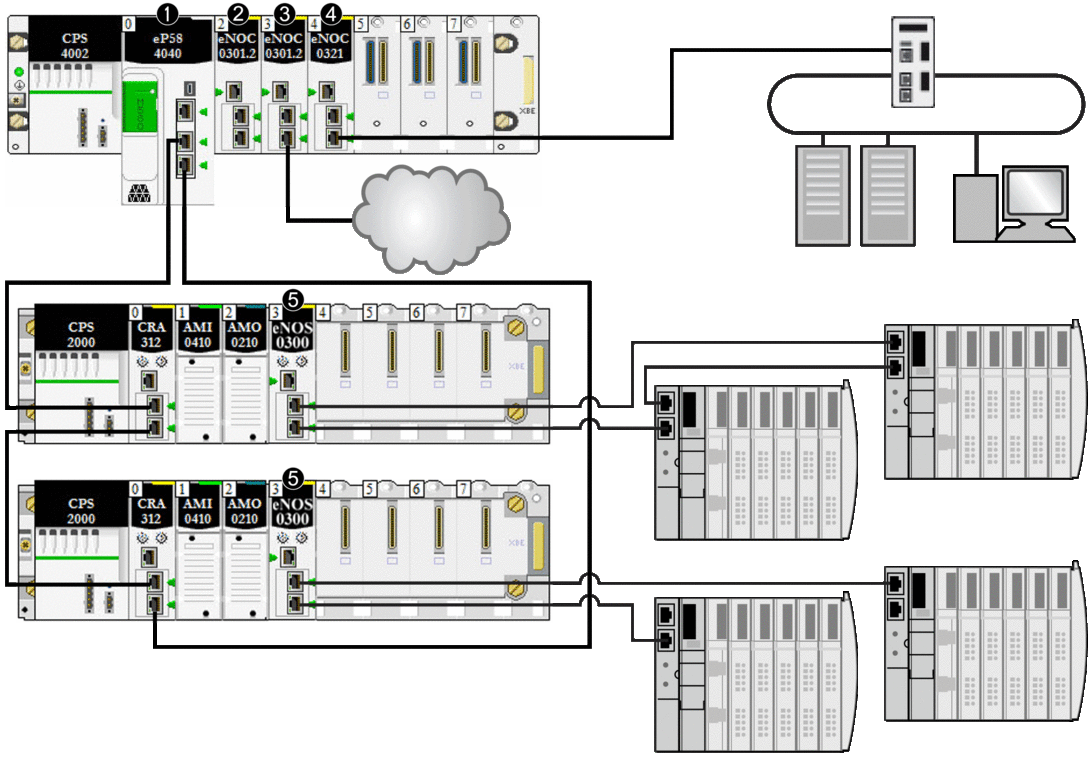

1 Une CPU sur le rack principal exécute le service de serveur de communication d'E/S Ethernet.

2 Un module de communication Ethernet BMENOC0301/11 (connexion d'embase Ethernet désactivée) gère les équipements distribués sur le réseau d'équipements.

3 Un module de communication Ethernet BMENOC0301/11 (connexion d'embase Ethernet activée) est connecté à un nuage DIO.

4 Un module BMENOC0321 sur le rack local assure la transparence entre le réseau d'équipements et le réseau de contrôle.

5 Un module de sélection d'options de réseau BMENOS0300 est connecté à un sous-anneau DIO.

NOTE : La section Choix de la topologie présente les schémas et les détails de chaque topologie.
