Introduction
Un rack local M580 peut contenir une CPU et jusqu'à six modules de communication, dont au maximum trois modules de communication Ethernet BMENOC0301/BMENOC0311et un seul module de réseau de contrôle BMENOC0321. Vous pouvez également utiliser jusqu'à trois modules de communication Modbus BMXNOM0200.

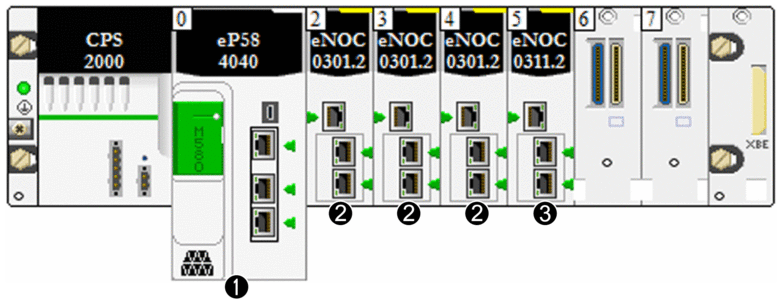

Cet exemple de rack local comprend une CPU BMEP584040 et quatre modules de communication Ethernet :
1 CPU M580 avec service de scrutation d'E/S Ethernet
2 Module de communication Ethernet BMENOC0301 avec services Web standard
3 Module de communication Ethernet BMENOC0311 avec services Web FactoryCast
Le module BMENOC0311 présente les mêmes capacités et fonctionnalités que le module BMENOC0301, mais offre également des services FactoryCast. Pour plus d'informations sur ces modules, reportez-vous au document M580 BMENOC0301/11 Ethernet Communication Module Installation and Configuration Guide.
Pour plus d'informations sur les autres types de modules qui peuvent être installés, reportez-vous à la section Rack local.
Nombre maximal de modules de communication dans le rack local
Le tableau suivant indique le nombre maximum de modules de communication que vous pouvez installer sur le rack local, en fonction de la CPU choisie :
CPU |
Nombre maximal de modules de communication(1) |
|---|---|
BMEP581020 |
2 |
BMEP582020 |
2 |
BMEP582040 |
2 |
BMEP583020 |
3 |
BMEP583040 |
3 |
BMEP584020 |
4(2) |
BMEP584040 |
4(2) |
BMEP585040 |
6(2) |
BMEP586040 |
6(2) |
BMEH582040 |
2 |
BMEH584040 |
4(2) |
BMEH586040 |
6(2) |
1. Ce nombre inclut les modules BMENOC0301/11, BMENOS0300, BMXNOM0200. 2. Seuls trois de ces modules peuvent être des BMENOC0301/BMENOC0311. |
|
Connexion d'un module BMENOC0321 à la CPU

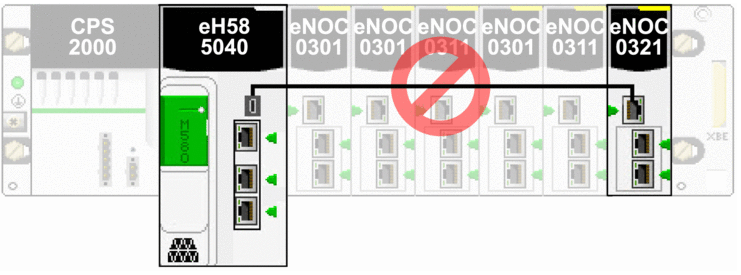

Vous ne pouvez pas relier le port (service) étendu d'un module de réseau de contrôle BMENOC0321 au port Ethernet intégré de la CPU sur le rack local :
Utilisation de plusieurs racks locaux pour un réseau de synchronisation
Vous pouvez utiliser plusieurs racks locaux pour créer un réseau isolé de synchronisation des PAC, à l'aide de la messagerie ou de la scrutation sur un réseau isolé d'E/S distribuées (chaque PAC gérant son propre réseau d'équipements et accédant à un réseau de contrôle partagé).
Chaque rack local Ethernet contient une CPU avec scrutation des E/S Ethernet et au maximum six modules de communication Ethernet, dont trois peuvent être des modules BMENOC0301/BMENOC0311.
Le port de l'embase Ethernet de l'un des modules BMENOC0301/BMENOC0311 n'est pas activé et se connecte à un réseau isolé d'E/S distribuées en vue de la synchronisation PAC.

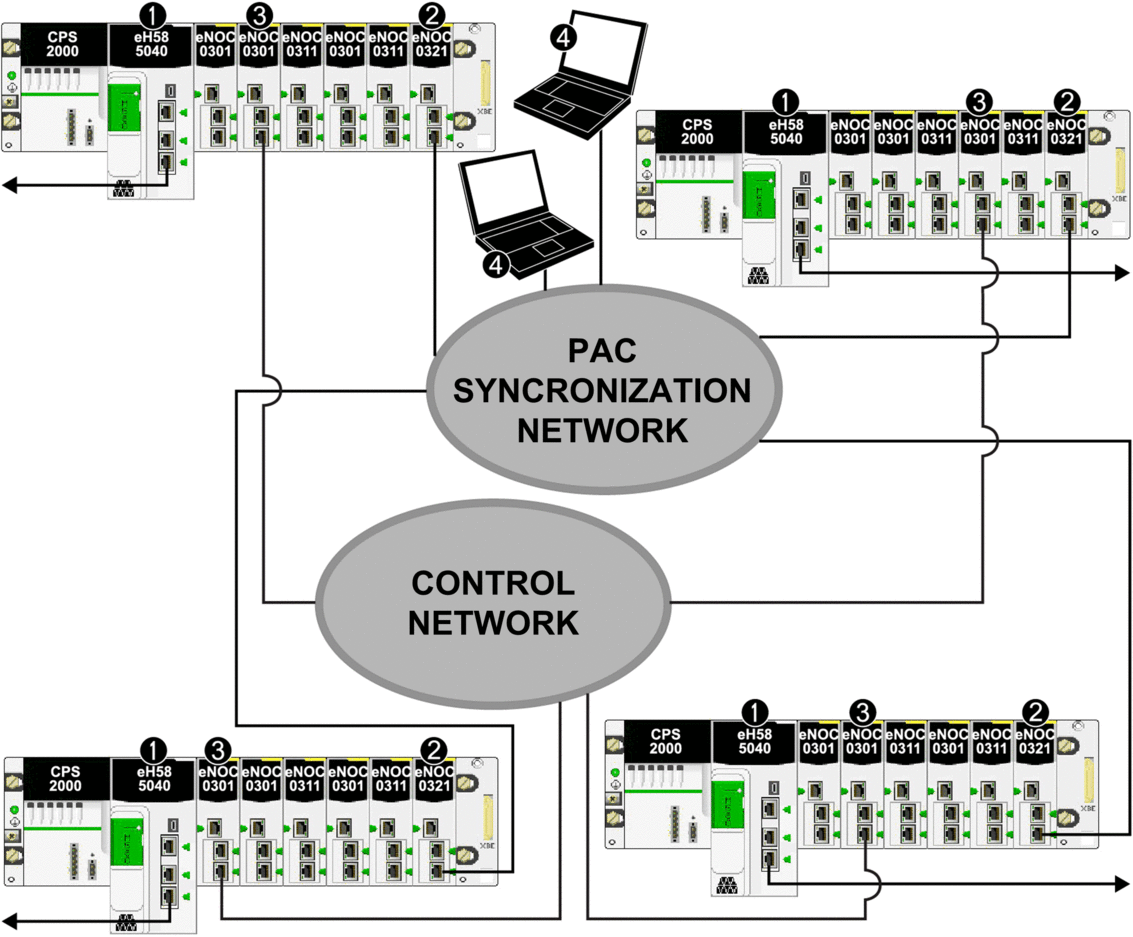

Si plusieurs PAC partagent le même réseau, vous pouvez synchroniser les PAC par le biais du module de réseau de contrôle BMENOC0321. Toutefois, si les PAC ne partagent pas le même réseau, procédez comme suit pour les synchroniser :
1 CPU BMEP585040 avec service de scrutation d'E/S Eternet connecté au réseau d'équipements
2 Module de réseau de contrôle BMENOC0321 connecté au réseau de contrôle
3 Module de communication Ethernet BMENOC0301/BMENOC0311 connecté au réseau de contrôle du PAC
4 Station de surveillance PC sur le réseau de contrôle
