Introduction

Une boucle de chaînage simple contient un rack local et une ou plusieurs stations RIO sur un anneau RIO principal.

Ne créez un réseau à boucle de chaînage simple que si la boucle contient des stations RIO Ethernet. La boucle peut comporter jusqu'à 31 stations RIO. Le rack local se compose d'une CPU avec service de scrutation d'E/S Ethernet.

NOTE : un réseau à boucle de chaînage simple n'utilise pas de sous-anneaux ni d'équipements distribués.

Conditions requises

Une configuration à boucle de chaînage simple offre une redondance de câblage, qui permet d'anticiper les éventuelles perturbations de la communication, comme un fil rompu ou une station RIO non opérationnelle. La procédure à suivre pour détecter une rupture de l'anneau principal est abordée plus loin dans ce guide.

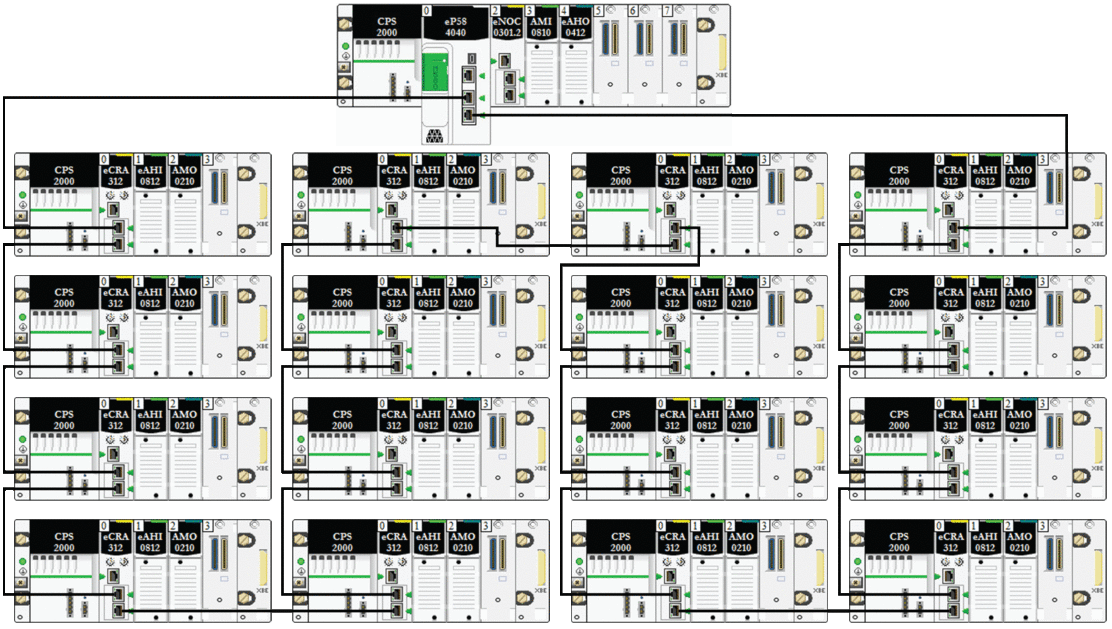

La figure suivante montre une CPU avec service de scrutation d'E/S Ethernet dans le rack local et des stations Ethernet RIO sur l'anneau principal qui comportent des modules adaptateur X80 EIO BM•CRA312•0 :

NOTE :
  • Vérifiez que la CPU dans le rack local autorise la scrutation RIO. Vous pouvez ajouter jusqu'à six modules de communication, selon la CPU choisie.

  • Le réseau prend en charge un maximum de 31 stations distantes.

  • Seul le câble cuivre pouvant être utilisé, la distance maximale entre deux modules RIO consécutifs sur l'anneau principal est de 100 m. Si vous souhaitez augmenter la distance au-delà de 100 m, utilisez des modules convertisseurs fibre optique BMXNRP020• pour convertir le câble cuivre en câble fibre optique.

  • Si vous connectez un nuage DIO à la CPU sur le rack local, le nuage ne fait pas partie de la boucle de chaînage simple. La CPU n'exécute la logique de contrôle du nuage DIO qu'après avoir terminé la scrutation logique des RIO.

Planification d'une boucle de chaînage simple

Procédez comme suit pour planifier un réseau à boucle de chaînage simple. Les procédures de configuration sont décrites dans le manuel de l'utilisateur du module adaptateur/de communication Ethernet Modicon M580 correspondant.

Étape

Action

1

Planifiez le rack local (y compris la CPU M580 avec service de scrutation d'E/S Ethernet et le module d'alimentation).

2

Planifiez les stations RIO Ethernet. (Chaque station inclut un module adaptateur X80 EIO BM•CRA312•0.)

3

Sélectionnez une CPU qui prenne en charge les RIO et configurez le service de scrutation d'E/S Ethernet des E/S distantes (RIO).

4

Connectez le port Device Network de la CPU à un port Ethernet du module adaptateur de l'une des stations. Cela permet de fermer la boucle.

N'utilisez pas le port Service port ou ETH 1 de la CPU et des modules adaptateur BM•CRA312•0 X80 EIO pour cette connexion, sauf dans certaines conditions spécifiques décrites dans Modicon M580, Open Ethernet Network, System Planning Guide.

Le port de service n'offre pas forcément les perfomances et fonctionnalités complètes proposées par les ports du réseau d'équipements. La connexion du port de service (directement ou via un commutateur/concentrateur) au réseau d'équipements peut affecter les performances du système.

NOTE :
  • Les CPU et les modules adaptateur EIO eX80 n'ont pas de ports fibre optique. Par conséquent, la distance maximale entre la CPU et la première station et entre deux stations contiguës est inférieure à 100 m, avec un câble à 4 paires torsadées blindées de catégorie CAT5e ou supérieure (10/100 Mbits/s). (N'utilisez pas de câbles CAT5e ou CAT6 à deux paires torsadées.) Pour augmenter la distance au-delà de 100 m, utilisez des commutateurs double anneau (DRSs) ou des modules convertisseurs fibre optique BMX NRP 020• pour convertir le câble cuivre en câble fibre optique.

  • Les ports Ethernet sont clairement étiquetés sur la CPU avec service de scrutation d'E/S Ethernet et le module adaptateur X80 EIO BM•CRA312•0. Si vous connectez ces modules aux mauvais ports, les performances du système s'en ressentent.

Connexion du module BMENOC0321 à un réseau d'équipements

Cette opération assure la transparence entre le réseau de contrôle et le réseau d'équipements :

Étape

Action

1

Installez une CPU, jusqu'à trois modules de communication Ethernet BMENOC0301/BMENOC0311 communiquant avec la CPU, et un module de contrôle BMENOC0321 sur le rack local.

2

Vérifiez que les ports d'embase Ethernet sont activés pour les modules BMENOC0301/BMENOC0311 modules (cinq maximum), le module BMENOC0321 et la CPU.

3

Connectez le début de l'anneau principal au port de réseau d'équipements (ETH 2 ou ETH 3) de la CPU.

4

Connectez la fin de l'anneau principal au port de réseau d'équipements (ETH 2 ou ETH 3) de la CPU.

5

Connectez le port de réseau de contrôle (ETH 2 ou ETH 3) du module BMENOC0321 au réseau de contrôle.

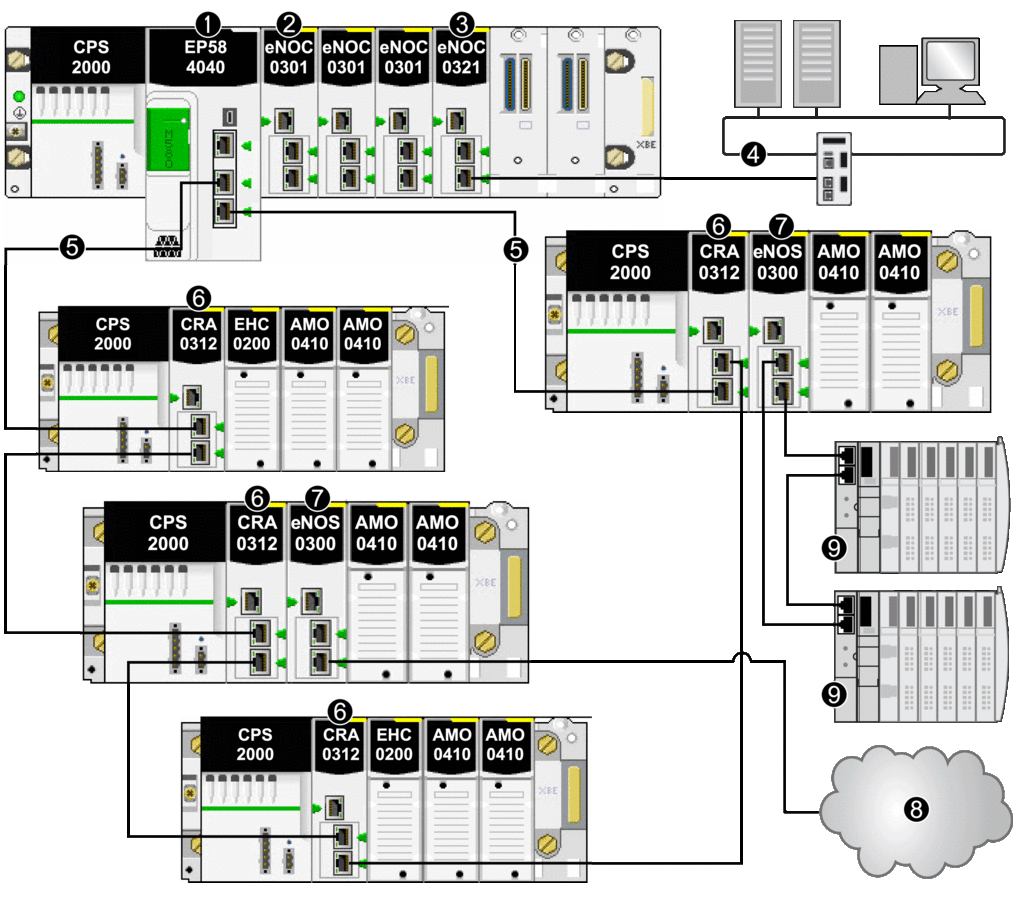

Exemple d'architecture :

1 CPU BME•58•••• connectant le rack local à l'anneau principal

2 Module de communication Ethernet BMENOC0301/ BMENOC0311 gérant les équipements distribués sur le réseau d'équipements

3 Module de réseau de contrôle BMENOC0321 assurant la transparence entre le réseau de contrôle et un réseau d'équipements

4 Réseau de contrôle

5 Anneau principal RIO

6 Module adaptateur EIO (e)X80 BM•CRA312•0 sur une station RIO de l'anneau principal

7 Module BMENOS0300 sur une station RIO

8 Nuage DIO connecté à l'anneau principal via un module de sélection d'options de réseau BMENOS0300 sur une station RIO

9 Ilot STB dans un sous-anneau DIO connecté à l'anneau principal via un module BMENOS0300 sur une station RIO
