Introduction

Ajoutez au réseau d'équipements M580 un réseau DIO étendu, si vous ne souhaitez pas reconfigurer certains équipements distribués existants. Un réseau DIO étendu est une partie physique et logique du réseau RIO Ethernet.

Un réseau DIO étendu est un réseau Ethernet comprenant des équipements distribués sur un fil cuivre partant d'un port de connexion. Si vous utilisez des équipements à deux ports, qui prennent en charge le protocole RSTP, vous pouvez connecter les équipements d'une boucle de chaînage aux ports de réseau d'équipements sur le module de communication Ethernet BMENOC0301/BMENOC0311.

Observations :

  • Il existe une connexion d'embase Ethernet au réseau d'équipements.

  • Un module BMENOC0301/BMENOC0311 communique avec un module de réseau de contrôle BMENOC0321 sur le rack local pour assurer la communication avec le réseau de contrôle M580. Les ports d'embase Ethernet de ces modules sont activés et le réseau DIO communique avec la CPU et avec le réseau d'équipements par le biais de l'embase.

Exemple

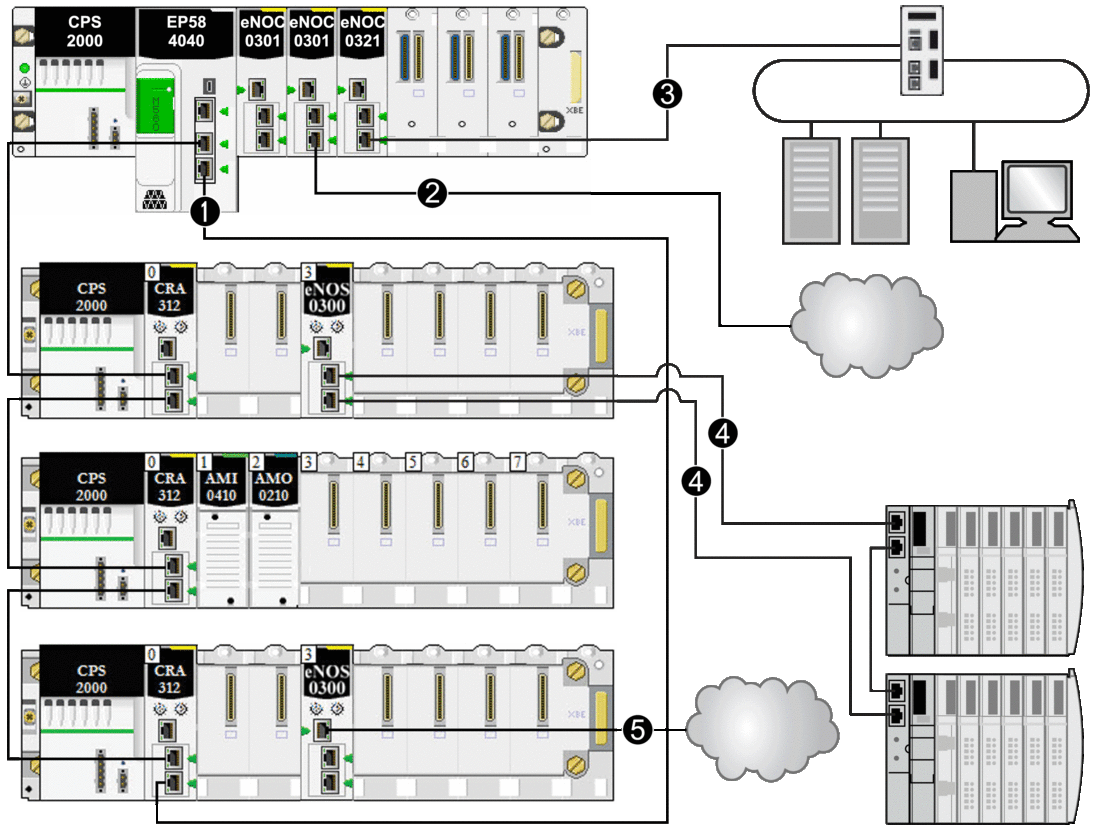

Le schéma ci-après représente un réseau DIO étendu. Le module BMENOC0301/BMENOC0311 communique avec le module BMENOC0321 sur le rack local. Les ports d'embase Ethernet de ces modules sont activés et le réseau DIO étendu communique avec le réseau d'équipements et le réseau de contrôle :

1 La CPU M580 connecte des stations RIO et des équipements distribués à l'anneau principal.

2 Un module de communication Ethernet BMENOC0301/BMENOC0311 sur le rack local est connecté au réseau DIO indépendant.

3 Un module de réseau de contrôle BMENOC0321 sur le rack local connecte un réseau DIO indépendant au réseau de contrôle M580. Ce module instaure également la transparence entre le réseau d'équipements et le réseau de contrôle.

4 Un module de sélection d'options de réseau BMENOS0300 situé sur une station RIO connecte un sous-anneau DIO à l'anneau principal.

5 Un module de sélection d'options de réseau BMENOS0300 situé sur une station RIO connecte un nuage DIO à l'anneau principal.
