Points clés pour planifier une topologie
Lorsque vous choisissez une topologie de réseau M580, tenez compte des points suivants :
la distance entre deux stations contiguës (et le besoin potentiel de commutateurs double anneau (DRSs) ou de modules convertisseurs fibre optique BMXNRP020• et de câble à fibre optique sur l'anneau principal) ;
la topologie en anneau ou en étoile du réseau (dans une topologie en étoile, un nuage DIO comprenant des équipements distribués peut communiquer avec un réseau M580) ;
la configuration du rack local ;
les exigences liées aux équipements distribués ;
les exigences en matière d'isolement (par exemple, si le rack local et les stations dépendent de différents systèmes de mise à la terre) ;
la nécessité de redondance pour les connexions anneau principal/sous-anneau.
Ces points sont détaillés dans les paragraphes suivants.
Distance entre deux stations
La distance entre deux stations détermine le choix de la couche physique.
Si vous utilisez un câble cuivre, la distance maximale entre deux stations contigües est de 100 m. Si les stations sont espacées de plus de 100 m, utilisez un ou plusieurs modules convertisseurs fibre optique BMXNRP020• pour convertir le câble cuivre en fibre optique. Un câble fibre optique peut atteindre 15 km (pour une fibre optique monomode).
Distance inférieure à 100 m entre deux stations distantes
Un réseau Ethernet cuivre peut convenir :
Remarque : La ligne continue représente le fil de cuivre.

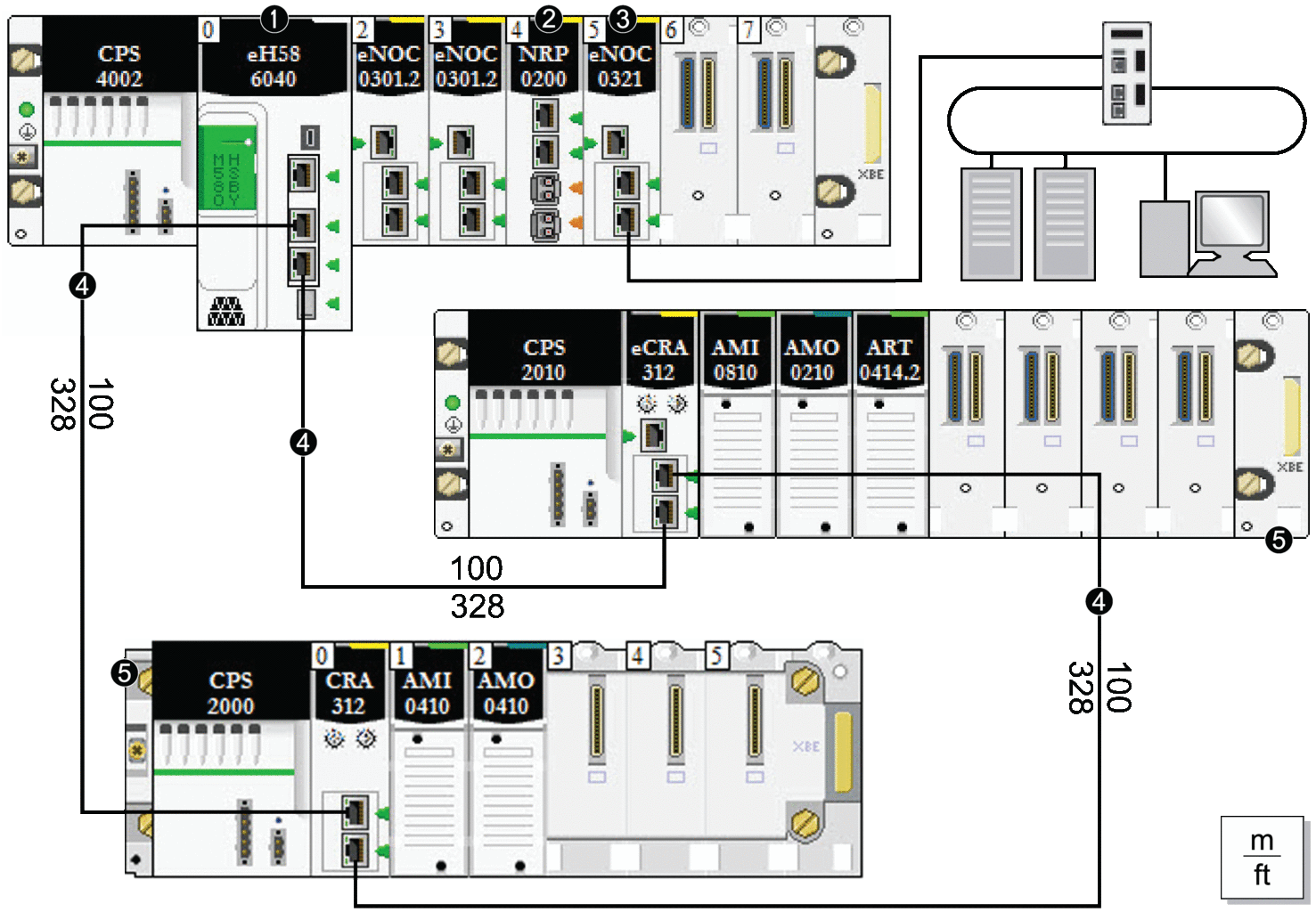

1 CPU avec service de scrutation d'E/S Ethernet sur le rack local
2 module convertisseur fibre optique BMXNRP020•
3 module BMENOC0321 sur le rack local, instaurant la transparence entre le réseau d'équipements et le réseau de contrôle
4 anneau principal
5 station RIO (dont un module adaptateur X80 EIO BM•CRA312•0) sur l'anneau principal
Distance supérieure à 100 m entre deux stations distantes
Utilisez des modules convertisseurs fibre optique BMXNRP020• pour augmenter la distance entre deux modules RIO contigus, y compris entre la CPU et une station RIO. Pour connecter le câble fibre optique aux câbles cuivre, insérez un module BMXNRP020• à chaque extrémité de la liaison fibre optique. Deux modules BMXNRP020• permettent donc d'établir une seule et unique liaison fibre optique :

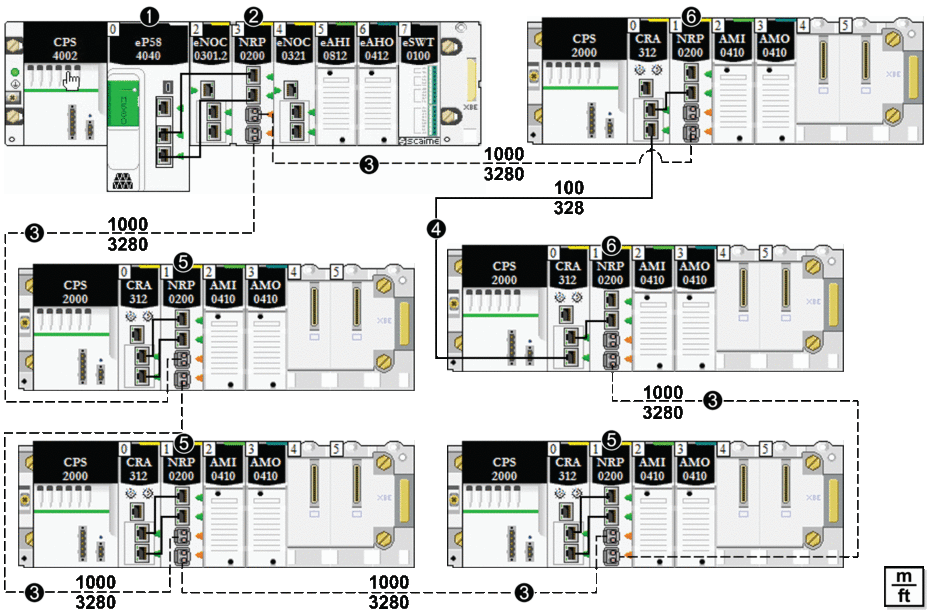

1 CPU avec service de scrutation d'E/S Ethernet sur le rack local
2 module convertisseur fibre optique BMXNRP020• sur le rack local connecté à une station RIO de l'anneau principal via un câble fibre optique
3 (ligne en pointillés) : partie fibre optique de l'anneau principal
4 (ligne pleine) : partie cuivre de l'anneau principal
5 module BMXNRP020• sur une station RIO connectée à l'anneau principal par un câble à fibre optique
6 module BMXNRP020• sur une station RIO connectée à l'anneau principal par câble cuivre et fibre optique
Utilisez la fibre optique multimode pour connecter le module BMXNRP020• à l'anneau principal si la distance entre le rack local et la station RIO est inférieure à 2 km.
Vous ne pouvez pas utiliser de modules DIO pour connecter des sous-anneaux BMXNRP020• ou RIO à l'anneau principal.
Utilisation des modules convertisseurs fibre optique
Installez des modules convertisseurs fibre optique afin d'augmenter la distance entre le rack local et la première station RIO sur l'anneau principal :
Étape |
Action |
|---|---|
1 |
Installez un module convertisseur fibre optique BMXNRP020• sur un rack local. |
2 |
Connectez le module BMXNRP020• du rack local à la CPU à l'aide du câble cuivre. |
3 |
Installez un module BMXNRP020• sur la première station RIO de l'anneau principal. |
4 |
Raccordez le câble fibre optique entre le module BMXNRP020• du rack local et le module BMXNRP020• de la station RIO. Le module BMXNRP020• utilise des prises compactes (émetteurs-récepteurs) pour les ports fibre optique. Sélectionnez des prises compactes monomodes ou multimodes.
|
5 |
Reliez les deux ports cuivre du module BMXNRP020• aux deux ports Ethernet du module adaptateur X80 EIO BM•CRA312•0 de la station RIO. |
6 |
Pour augmenter la distance entre les autres stations RIO de l'anneau principal, connectez le module BMXNRP020• d'une station RIO à un module BMXNRP020• de la station suivante. Répétez ensuite l'étape précédente. |
Fermez l'anneau :
Étape |
Action |
|---|---|
1 |
Reliez un port cuivre du module BMXNRP020• à un port Ethernet du module adaptateur X80 EIO BM•CRA312•0 sur la dernière station RIO. |
2 |
Connectez le module BMXNRP020• de la station RIO au module BMXNRP020• du rack local à l'aide du câble à fibre optique. |
Installez des modules convertisseurs fibre optique afin d'augmenter la distance entre des stations RIO de l'anneau principal ou d'un sous-anneau :
Étape |
Action |
|---|---|
1 |
Installez des modules BMXNRP020• sur les deux stations RIO à éloigner. |
2 |
Connectez le module BMXNRP020• d'une station au module BMXNRP020• de la station suivante. Le module BMXNRP020• utilise des prises compactes (émetteurs-récepteurs) pour les ports fibre optique. Sélectionnez des prises compactes monomodes ou multimodes.
|
3 |
Reliez les deux ports cuivre du module BMXNRP020• aux deux ports Ethernet du module BM•CRA312•0 de la station. |
4 |
Pour augmenter la distance entre les autres stations RIO d'un anneau, répétez les étapes 1 à 3. |
Isolation requise
Respectez toutes les normes et consignes de sécurité locales et nationales.
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION Lorsqu'il est impossible de prouver que l'extrémité
d'un câble blindé est reliée à la masse locale,
ce câble doit être considéré comme dangereux et
les équipements de protection individuelle (EPI) doivent être
utilisés. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
Si l'isolation est requise dans votre réseau (par exemple, si le rack local et les stations RIO sont sur différents systèmes de mise à la terre), utilisez un câble fibre optique pour relier les équipements qui sont sur ces différents systèmes de mise à la terre.
Reportez-vous aux informations sur la protection de terre fournies dans le document Electrical installation guide pour assurer la conformité aux certifications EMC et obtenir les performances prévues.
