Introduction

Les caractéristiques du module de sortie numérique de sécurité BMXSDO0802 sont les suivantes :

  • 8 sorties 0,5 A non isolées électriquement.

  • Tension de sortie nominale de 24 VCC.

  • Avec pour résultat :

    • SIL3 IEC61508, SILCL3 IEC62061.

    • SIL4 EN5012x.

    • Catégorie 4 (Cat4) / Niveau de performance e (PLe) ISO13849.

  • Surveillance de l'alimentation pré-actionneur externe.

  • Affichage de diagnostics par LED pour le module et pour chaque canal de sortie.

  • Diagnostics de câblage des canaux fournis automatiquement pouvant détecter les conditions suivantes lorsque la sortie est alimentée :

    • Courant de surcharge

    • Court-circuit à la terre 0 VCC

  • Diagnostics configurables (activés/désactivés) du câblage des canaux pouvant détecter les conditions suivantes :

    • Fil ouvert (ou rompu)

  • Diagnostics configurables (activés/désactivés) du câblage des canaux pouvant détecter les conditions suivantes lorsque la sortie est non alimentée :

    • Court-circuit à la terre 0 V

  • Diagnostics configurables (activés/désactivés) du câblage des canaux pouvant détecter les conditions suivantes lorsque la sortie est alimentée ou non alimentée :

    • Court-circuit sur le 24 VCC

    • Circuits croisés entre deux canaux (si l'alimentation des capteurs est fournie en interne)

  • Paramètres de repli configurables pour chaque canal, appliqués en cas de perte de la communication entre l'UC et le module de sortie.

  • Permutation de module à chaud pendant le fonctionnement.

  • CCOTF (modification de configuration à la volée) pendant le fonctionnement en mode de maintenance. (La fonction CCOTF n'est pas prise en charge en mode de sécurité.)

NOTE : un auto-test est réalisé sur chaque sortie pour vérifier si elle peut être non alimentée et atteindre son état sécurisé sans impacter la charge (impulsion désactivée < 1 ms). Cette opération s'applique alternativement à chaque sortie alimentée selon une période inférieure à 1 seconde. Lorsque la sortie est connectée à une entrée statique d'un produit, cette entrée peut détecter l'impulsion. L'installation d'un filtre peut s'avérer nécessaire pour éviter que l'impulsion n'affecte l'entrée.

Haute disponibilité

Vous pouvez connecter l'UC à deux modules de sortie via un canal noir, puis connecter chaque module de sortie à un seul actionneur. Aucun bloc fonction n'est nécessaire puisque le signal en provenance de l'UC est connecté aux deux canaux de sortie.

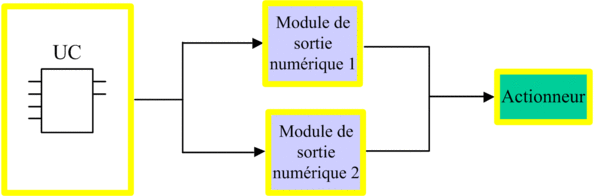

La figure suivante illustre la configuration de sorties numériques redondantes aux fins de haute disponibilité :

L'état d'intégrité de chaque module de sortie peut être lu à partir des éléments de sa structure DDDT T_U_DIS_SIS_OUT_8. Vous pouvez utiliser ces données pour déterminer si un module a besoin d'être remplacé. Si un module cesse d'être opérationnel et doit être remplacé, le système continue de fonctionner dans une configuration conforme au niveau SIL3 pendant l'opération d'échange de module.

Pour plus de détails sur cette conception, reportez-vous à l'exemple de câblage des sorties aux fins de haute disponibilité.
