Introduction
Le module de sortie numérique BMXSDO0802 présente un groupe unique de 8 sorties.
Les deux broches d'alimentation +24 VCC communes (18 et 20) sont connectées en interne.
Toutes les broches 0 V communes (1, 3, 5, 7, 9, 11, 13, 15, 17 et 19) sont connectées en interne.
Borniers
Vous pouvez utiliser les borniers Schneider Electric à 20 points suivants pour le connecteur à 20 broches en face avant du module :
bornier à vis étriers BMXFTB2010
bornier à vis étriers BMXFTB2000
bornier à ressorts BMXFTB2020
Alimentation process
Une alimentation process de catégorie II très basse tension (TBTS/TBTP) protégée 24 VCC est requise. Schneider Electric recommande une alimentation qui ne rétablit pas automatiquement le courant après une coupure.
Fusible
Un fusible à fusion rapide de 6 A maximum est nécessaire pour protéger l'alimentation externe contre les situations de court-circuit et de surtension.
| ATTENTION | |
|---|---|
SELECTION DE FUSIBLE INCORRECTE Utilisez des fusibles à fusion rapide pour protéger
les composants électroniques du module de sortie numérique
contre les excès d'intensité électrique. Un mauvais
choix de fusible peut endommager le module. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
Broches du connecteur de câblage

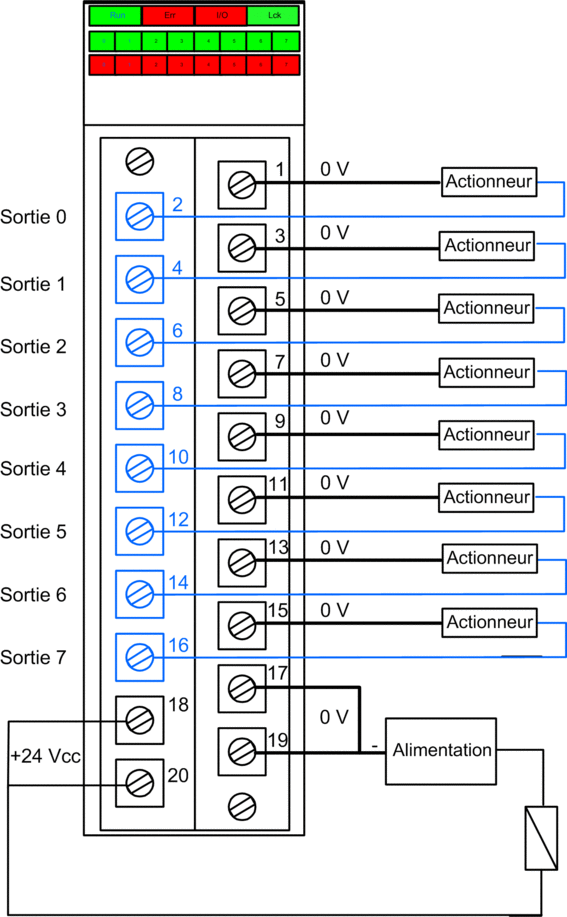

Le schéma de câblage suivant présente un module de sortie connecté à lui seul à 8 actionneurs :
Mappage des sorties et des broches du connecteur
Les broches du module de sortie BMXSDO0802 sont décrites ci-après :
Description de la broche |
Numéro de broche sur le bornier |
Description de la broche |
|
|---|---|---|---|
Sortie 0 |
2 |
1 |
0 V commun |
Sortie 1 |
4 |
3 |
0 V commun |
Sortie 2 |
6 |
5 |
0 V commun |
Sortie 3 |
8 |
7 |
0 V commun |
Sortie 4 |
10 |
9 |
0 V commun |
Sortie 5 |
12 |
11 |
0 V commun |
Sortie 6 |
14 |
13 |
0 V commun |
Sortie 7 |
16 |
15 |
0 V commun |
Alimentation process 24 VCC |
18 |
17 |
0 V commun |
Alimentation process 24 VCC |
20 |
19 |
0 V commun |
