Introduction
Vous pouvez câbler le module de sortie numérique de sécurité BMXSDO0802 à des actionneurs pour assurer la conformité SIL3 Cat4/PLe de différentes manières en fonction des exigences en matière de haute disponibilité.
| ATTENTION | |
|---|---|
RISQUE DE FONCTIONNEMENT IMPREVU Le niveau d'intégrité de sécurité
(SIL) maximum est déterminé par la qualité de l'actionneur
et la longueur de l'intervalle entre tests périodiques conformément
à la norme IEC 61508. Si vous utilisez des actionneurs qui ne
répondent pas aux exigences du standard SIL visé, prévoyez
systématiquement un câblage redondant à deux canaux. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
Les exemples suivants de câblage d'application de sortie numérique SIL3 Cat4/PLe sont décrits ci-après :
Cat4/PLe :
un seul canal du module de sortie commande une seule variable de processus. Un seul actionnneur est utilisé dans cette conception.
Cat4/PLe avec haute disponibilité :
deux modules de sortie redondants, avec sur chacun un canal connecté à un actionneur distinct, mais commandant la même variable de processus.
| ATTENTION | |
|---|---|
RISQUE DE FONCTIONNEMENT IMPREVU Lorsque l'équipement est utilisé dans une application
impliquant des risques d'incendie et d'émanation de gaz, ou encore
lorsque l'état de demande de la sortie est alimenté :
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
Diagnostics de câblage configurables dans Control Expert
Sur le module de sortie numérique de sécurité BMXSDO0802, utilisez la page correspondante dans Control Expert pour effectuer les actions suivantes :
Activer l'option pour chaque canal alimenté. Ce test effectue les diagnostics de câblage d'actionneur suivants pour un canal :
Détection de court-circuit sur 24 VCC.
Détection de circuit croisé entre deux canaux de sortie.
Activer l'option pour chacun des huit canaux afin d'obtenir les diagnostics de câblage suivants pour le canal concerné :
Détection de fil ouvert (ou rompu) (le canal de sortie n'est pas connecté à l'actionneur)
Détection de court-circuit à la terre 0 VCC
Activer le pour chaque canal de sortie. Ce test est exécuté périodiquement lorsque la sortie est dans l'état non alimenté ; il applique une impulsion (de moins de 1 ms) à la sortie pour déterminer si celle-ci peut passer à l'état alimenté. Si le courant dépasse le seuil de 0,7 A, la sortie est signalée comme condition de court-circuit avec la terre 0 VCC. La période de test est inférieure à 1 ms.
| AVERTISSEMENT | |
|---|---|
RISQUE DE FONCTIONNEMENT IMPREVU Schneider Electric recommande d'activer les diagnostics
disponibles dans Control Expert pour détecter
et résoudre les conditions décrites plus haut. Si un test
de diagnostic n'est pas activé ou n'est pas disponible dans Control Expert, vous devrez appliquer une autre
mesure de sécurité pour détecter ou exclure ces conditions. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
SIL 3 Cat4/PLe - Exemple pour un seul module de sortie numérique
L'exemple suivant présente un actionneur exclusif câblé à chaque sortie d'un module de sortie. Chaque boucle respecte les normes SIL3 Cat4/PLe :

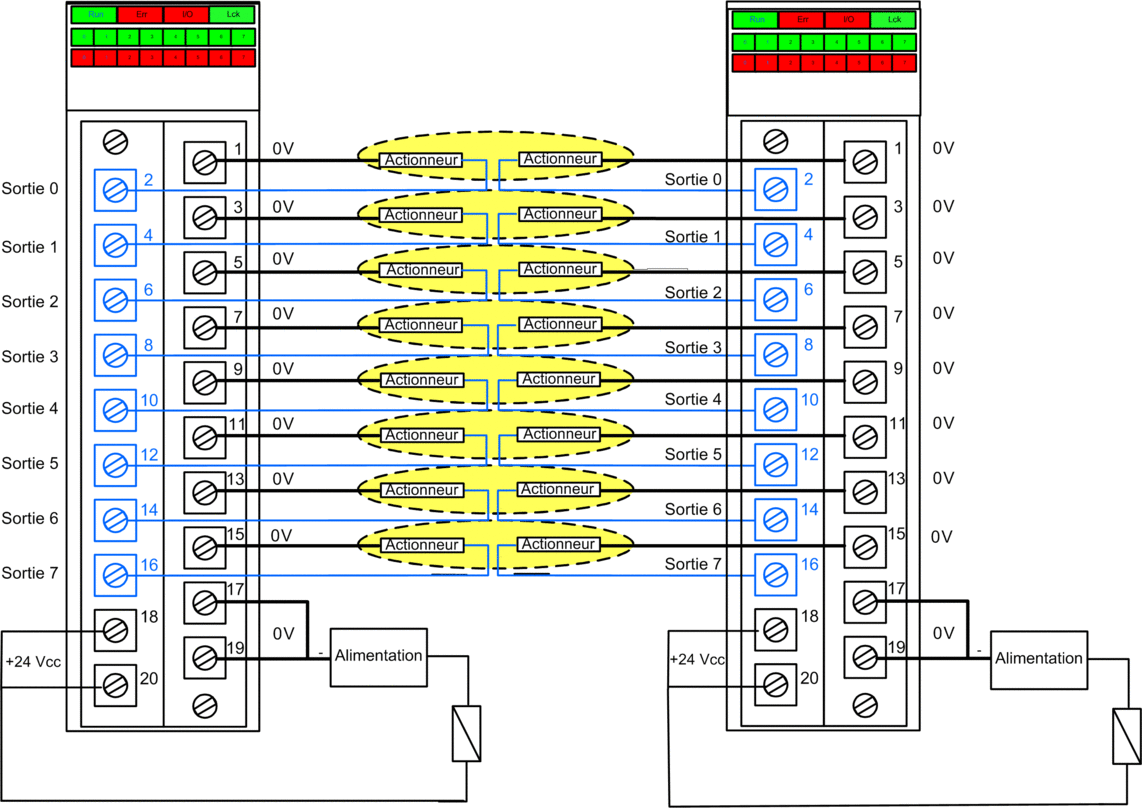

Exemple pour SIL 3 Cat4/PLe haute disponibilité :
Dans le schéma de câblage suivant, deux sorties redondantes commandent la même variable de processus. Comme le montre la représentation suivante, chaque sortie est connectée à un actionneur distinct, puis chaque actionneur exécute la même commande envoyée sur différents canaux. Une autre solution consiste à câbler les deux sorties redondantes ensemble pour commander le même actionneur.
Récapitulatif des diagnostics de câblage des sorties
Les deux solutions fournissent les diagnostics de câblage suivants :
Condition |
Diagnostic fourni comme état de la sortie ? |
|
|---|---|---|
Alimenté |
Non alimenté |
|
Fil ouvert (ou rompu) 1 |
Oui. Diagnostic à chaque cycle. |
Oui. Diagnostic à chaque cycle. |
Sortie en surcharge 2 |
Oui. Diagnostic à chaque cycle. |
Non. |
Court-circuit à la terre 0 V |
Oui. Diagnostic à chaque cycle. |
Oui. Période de diagnostic < 1 s. |
Court-circuit vers le 24 VCC1 |
Oui. Période de diagnostic < 1 s. |
Oui. Diagnostic à chaque cycle. |
Circuits croisés entre deux canaux |
Oui. Période de diagnostic < 1 s. |
Oui. Diagnostic à chaque cycle. |
1. Cette fonction de diagnostic est exécutée si elle est activée dans l'onglet du module dans Control Expert. 2. Une fois la condition résolue, réamorcez la sortie en la mettant hors tension. |
||
| AVERTISSEMENT | |
|---|---|
RISQUE DE COURT-CIRCUIT VERS LA TERRE 0 VCC Pour la condition de court-circuit à la terre 0 V
avec un état de sortie non alimenté, il est recommandé
d'activer l'option dans l'onglet du module. Sinon, vous devez appliquer une autre mesure
de sécurité pour détecter ou exclure cette condition. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
| AVERTISSEMENT | |
|---|---|
RISQUE DE COURT-CIRCUIT VERS LE 24 VCC Pour la condition de court-circuit sur le 24 V avec l'état
de sortie alimenté ou non alimenté, il est recommandé
d'activer l'option dans l'onglet du module. Sinon, vous devez
appliquer une autre mesure de sécurité pour détecter
ou exclure cette condition. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
| AVERTISSEMENT | |
|---|---|
RISQUE DE CIRCUITS CROISES Le module ne peut pas détecter la condition de circuits
croisés entre deux canaux avec l'état de sortie non alimenté
et l'autre canal non alimenté. Vous devez appliquer une autre
mesure de sécurité pour détecter ou exclure cette condition
si elle se produit lorsque la sortie passe à l'état alimenté. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
| AVERTISSEMENT | |
|---|---|
RISQUE DE CIRCUITS CROISES Pour la condition de circuits croisés entre deux
canaux avec l'état de sortie non alimenté et l'autre canal
alimenté, il est recommandé d'activer l'option dans l'onglet du module. Sinon, vous devez appliquer une autre mesure
de sécurité pour détecter ou exclure cette condition
lorsque la sortie passe à l'état alimenté. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
| AVERTISSEMENT | |
|---|---|
RISQUE DE CIRCUITS CROISES Le module ne peut pas détecter la condition de circuits
croisés entre deux canaux avec l'état de sortie alimenté
et l'autre canal non alimenté. Vous devez appliquer une autre
mesure de sécurité pour détecter ou exclure cette condition. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
| AVERTISSEMENT | |
|---|---|
RISQUE DE CIRCUITS CROISES Pour la condition de circuits croisés entre deux
canaux avec l'état de sortie alimenté et l'autre canal alimenté,
il est recommandé d'activer l'option dans
l'onglet du module. Sinon, vous devez appliquer une autre mesure de sécurité
pour détecter ou exclure cette condition. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
