Panneau des voyants

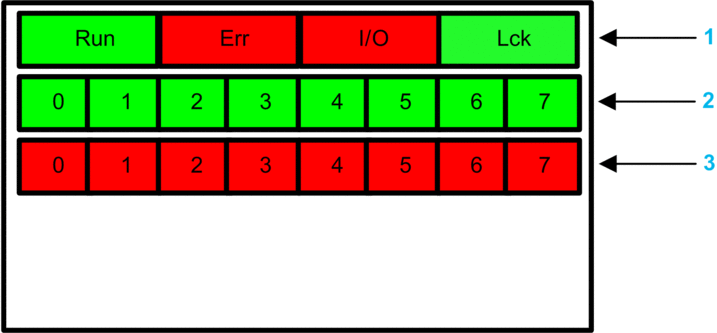

Le module de sortie numérique BMXSDO0802 présente le panneau de voyants LED suivant sur sa face avant :

1 Voyants d'état du module

2 Voyants d'état des canaux

3 Voyants d'erreur de canal

NOTE : Lorsqu'une erreur de canal est détectée, le voyant correspondant reste allumé jusqu'à ce que la condition sous-jacente soit résolue.

Diagnostics du module

Utilisez les quatre voyants LED de la partie supérieure du panneau pour établir le diagnostic de l'état du module de sortie numérique BMXSDO0802 :

LED du module

Etat du module

Réaction recommandée

Run

Err

I/O

LCK

Clignotement1

Clignotement1

Clignotement1

Clignotement1

Autotest à la mise sous tension.

Clignotement1

Allumé

Eteint

Clignotement1

L'autotest à la mise sous tension a détecté une erreur interne sur les canaux de sortie.

Remplacez le module.

Clignotement1

Allumé

Allumé

Clignotement1

  • L'autotest à la mise sous tension a détecté une erreur interne sur les canaux de sortie ou

  • L'alimentation 24 VCC externe n'est pas dans la plage

Vérifiez que l'alimentation 24 VCC du pré-actionneur externe est opérationnelle et connectez l'alimentation 24 VCC.

Eteint

Allumé

Eteint

Eteint

Erreur interne détectée.

Remplacez le module si cette condition persiste.

Eteint

Clignotement1

Eteint

X

Module d'E/S non configuré.

Configurez le module via l'UC.

X

X

Allumé

X

  • Alimentation 24 VCC externe hors plage ou

  • Erreur externe détectée sur un canal de sortie.

  • Vérifiez que l'alimentation 24 VCC du pré-actionneur externe est opérationnelle.

  • Reportez-vous à la section Diagnostics des canaux (ci-après).

Allumé

Clignotement1

X

X

Aucune communication entre UC et module. Le module est en état de repli (ou de réinitialisation s'il n'a jamais fonctionné normalement).

Effectuez les vérifications suivantes :

  • L'UC est une UC de sécurité M580 safety CPU et elle est opérationnelle.

  • L'embase est opérationnelle (si le module d'E/S est sur le rack principal).

  • Le câble entre l'UC et le module d'E/S est opérationnel et correctement connecté (si le module d'E/S est sur un rack étendu ou distant).

Allumé

Clig. rapide2

X

Eteint

Communication non sécurisée et configuration déverrouillée. Le module est en état de repli (ou de réinitialisation s'il n'a jamais fonctionné normalement).

Vérifiez les variables disponibles dans le DDDT pour sécuriser la communication.

Allumé

Clig. rapide2

X

Allumé

Communication non sécurisée et configuration verrouillée. Le module est en état de repli.

  • Vérifiez que la configuration verrouillée dans le module est identique à la configuration du module stockée dans l'application sur l'UC et configurée à l'aide de Control Expert.

  • Recherchez la condition sous-jacente à l'aide des variables DDDT de l'instance du module d'E/S.

Allumé

Allumé

Eteint

X

Erreur interne détectée sur un canal de sortie.

Remplacez le module si cette condition persiste.

Allumé

Eteint

Eteint

Eteint

La communication avec l'UC est sécurisée et la configuration est déverrouillée.

Allumé

Eteint

Eteint

Allumé

La communication avec l'UC est sécurisée et la configuration est verrouillée.

X indique que le voyant peut être soit allumé, soit éteint.

1. Clignotement : 500 ms allumé / 500 ms éteint.

2. Clignotement rapide : 50 ms allumé / 50 ms éteint.

Diagnostics des canaux

Utilisez tous les voyants LED du module de sortie numérique BMXSDO0802 pour diagnostiquer l'état des canaux :

LED du module

Voyants des canaux

Etat du canal

Réaction recommandée

Run

Err

I/O

LCK

Etat du canal (LED 0 à 7)

Erreur détectée (LED 0 à 7)

Allumé

Eteint

Eteint

X

Allumé

Eteint

Sortie en état activé.

Allumé

Eteint

Eteint

X

Eteint

Eteint

Sortie en état désactivé.

Allumé

Allumé

Eteint

X

Eteint

Allumé

Sortie en état désactivé. Erreur interne détectée sur un canal de sortie.

Remplacez le module si cette condition persiste.

Allumé

Allumé

Allumé

X

Eteint

Allumé

L'alimentation 24 VCC du pré-actionneur externe n'est pas dans la plage

Vérifiez que l'alimentation 24 VCC est opérationnelle.

Allumé

Eteint

Allumé

X

Eteint

Clignotement1

La sortie présente l'une des conditions suivantes :

  • condition de circuit ouvert ou

  • condition de court-circuit avec le 0 VCC ou

  • surcharge de tension

Vérifiez que le câblage est opérationnel et correctement connecté.

Allumé

Eteint

Allumé

X

Allumé

Clig. rapide2

La sortie présente l'une des conditions suivantes :

  • condition de court-circuit avec le 24 VCC ou

  • condition de court-circuit avec un autre canal de sortie actif

Vérifiez que le câblage est opérationnel et correctement connecté.

X indique que le voyant peut être soit allumé, soit éteint.

1. Clignotement : 500 ms allumé / 500 ms éteint.

2. Clignotement rapide : 50 ms allumé / 50 ms éteint.
