Liaison de synchronisation de redondance d'UC
Traduction de la notice originale
A propos de nous
Connexions par câble

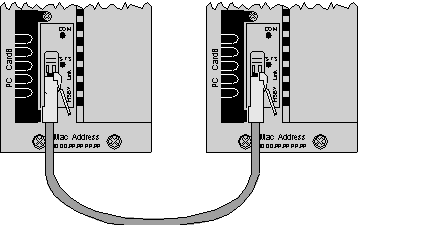

Les coprocesseurs des UC primaire et redondante doivent être connectés au moyen d'un câble en fibre optique croisé raccordé à la prise Liaison HSBY :
Si le câble n'est pas branché, les processeurs du système de redondance d'UC Quantum ne peuvent pas communiquer, et le système en lui-même ne peut pas fonctionner.
Les câbles en fibre optique sont vendus séparément :
Modèles multimodes pour le module 140 CPU 67• 60
Description
490NOR00003
3 m MTRJ/MTRJ
490NOR00005
5 m MTRJ/MTRJ
490NOR00015
15 m MTRJ/MTRJ
Modèles monomodes pour le module 140 CPU 67• 61
VDIF0646463505
5 m LC DUPLEX / LC DUPLEX - Connexion simple d'UC à UC
VDIF0646463505
5 m SC DUPLEX / LC DUPLEX - Connexion PC à UC1
1. Pour une mise à niveau de micrologiciel par exemple. Ceci requiert un commutateur supplémentaire : 499NSS25101 (no géré) ou TCSESM043F1CS0 (géré).
La connexion fibre entre l'UC primaire et l'UC redondante doit être une connexion câblée directe.
NOTE : reportez-vous aux recommandations relatives à l'utilisation des câbles en fibre optique.
AVERTISSEMENT
COMPORTEMENT INATTENDU DE L'EQUIPEMENT
N'utilisez pas de concentrateurs ni de commutateurs dans le cadre de la liaison en fibre optique.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Liaison de synchronisation interrompue
En cas de rupture de la commutation sur le câble de liaison de synchronisation :
Connexion des deux embases
Les embases de l'UC primaire et de l'UC redondante peuvent être espacées au maximum de :
Si les modules sont éloignés de plus de 15 km, un câble fibre optique est obligatoire :
