Matériel et topologie du système de redondance d'UC S908
Traduction de la notice originale
A propos de nous
Composants du système S908

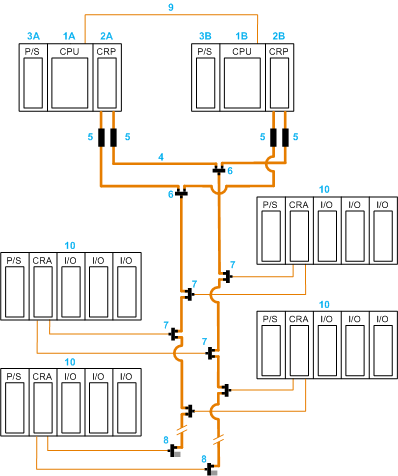

Architecture basique, à un bus, d'un système de redondance d'UC Quantum S908 :
1A+2A
UC et coprocesseur de l'automate primaire
1B+2B
UC et coprocesseur de l'automate redondant
3A+3B
Modules de communication RIO Quantum
4A+4B
Alimentations primaire et redondante
5
Câble coaxial
6
 Adaptateur de type F à autoterminaison
7
Répartiteur
8
Boîtier de dérivation
9
 Boîtier de dérivation à terminaison principale
10
Liaison fibre optique de synchronisation de l'UC
11
Poste de travail Control Expert
12
Stations d'E/S distantes S908

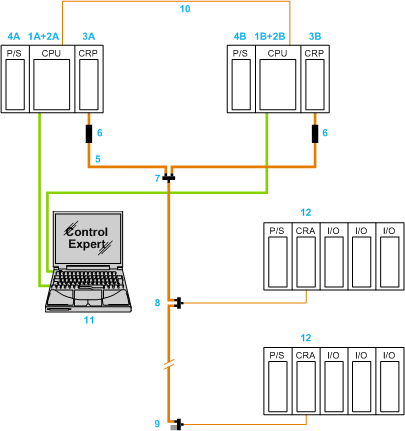

Système S908 à architecture à double bus :
1 A
UC de l'automate primaire
1 B
UC de l'automate redondant
2A+2B
Modules de communication RIO Quantum
3A+3B
Alimentations primaire et redondante
4
Câble coaxial
5
 Adaptateur type F à autoterminaison
6
Répartiteur
7
Boîtier de dérivation
8
 Boîtier de dérivation à terminaison principale
9
Liaison fibre optique de synchronisation de l'UC
10
Stations d'E/S distantes S908
NOTE :
Dans une architecture à double bus :
  • Des câbles séparés sont nécessaires pour assurer la redondance. Dans une architecture monobus, la rupture d'un câble entraîne l'arrêt des communications des E/S distantes au-delà du point de rupture.
  • Lors de la mise en œuvre d'une architecture à double bus, placez chaque bus dans une voie séparée, et éloignez les voies l'une de l'autre. Ainsi, un événement risque moins d'endommager les deux câbles.
Réseau d'E/S distantes S908
Le double câblage assure la redondance des câbles, ainsi que la redondance des UC dans une architecture de redondance d'UC S908.
Jusqu'à 31 stations RIO peuvent être connectées aux deux modules de communication RIO.
La configuration minimum du système de redondance d'UC Quantum n'exige aucune station d'E/S distantes, mais elle doit comporter au moins une paire de modules de communication d'E/S distantes connectés.
Nomenclature
La nomenclature du système de redondance d'UC monocâble S908 est la suivante :
Nom
Référence
Version minimum du micrologiciel
Nombre d'unités
Racks standard Quantum
140 XBP 0•• 00
—
2
Alimentations Quantum
140 CPS ••• •0
—
2
Automate de redondance d'UC Quantum
140 CPU 672 61
140 CPU 671 60
140 CPU 672 60
140 CPU 671 60S
140 CPU 678 61
140 CPU 678 61C
—
—
—
—
—
—
2
2
2
2
2
2
Modules de communication des E/S distantes du système de redondance d'UC Quantum
140 CRP 931 00
140 CRP 932 00
2.0
2.0
2
2
Modules des stations d'E/S distantes du système de redondance d'UC Quantum
140 CRA 931 00
140 CRA 932 00
Voir Configuration logicielle requise
Selon les besoins
Selon les besoins
Adaptateur de type F à auto-terminaison
52 0411 000
—
2
Répartiteur
MA 0186 100
—
1
Boîtier de dérivation
MA 0185 100
—
Selon les besoins
Terminaison principale
52 0422 000
—
Selon les besoins
NOTE : le matériel ci-dessus est indispensable aux systèmes de redondance d'UC, mais il ne constitue pas un système redondant en lui-même, car il ne comprend pas de modules d'E/S gérés de manière redondante.
Répétiteurs en fibre optique 490 NRP 954 00

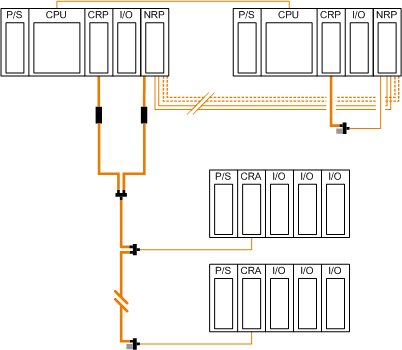

Les répétiteurs 490 NRP 954 00 sont uniquement utilisés entre les modules des stations RIO CRP S908 :
Pour calculer la longueur maximale du chemin optique entre deux répéteurs à fibre optique 490 NRP 954 00, reportez-vous au document Modicon 40 NRP 954 00 et 140 NRP 954 01C – Modules répéteurs fibre optique – Guide utilisateur.

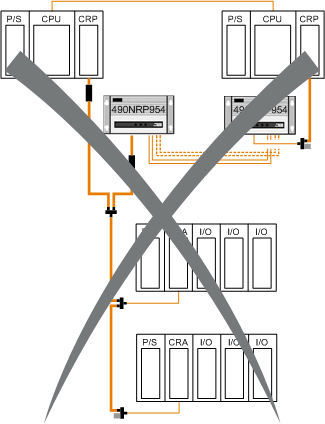

La liaison de synchronisation entre les modules CRP dans les racks principaux primaire et redondant doit être une connexion point à point sans interruption. Vous ne pouvez pas utiliser de répéteurs 490 NRP 954 00 entre les deux modules de station RIO CRP de redondance d'UC :
AVERTISSEMENT
FONCTIONNEMENT D'EQUIPEMENT NON INTENTIONNEL
  • Etablissez une connexion point à point sans interruption entre les ports de la liaison de synchronisation d'UC redondante.
  • Ne connectez pas d'autres équipements Ethernet sur le même câblage réseau que la liaison de synchronisation des UC.
  • Ne dépassez pas les longueurs maximales de câbles Ethernet pour le type de câble sélectionné.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Répétiteurs en fibre optique 140 NRP 954 0•

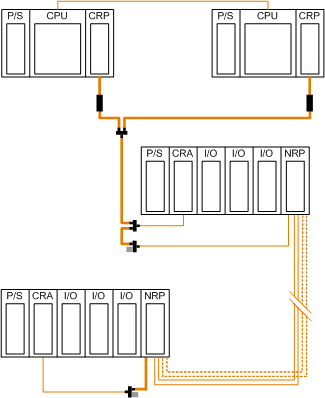

Les répétiteurs 140 NRP 954 0• sont uniquement utilisés entre les modules des stations RIO CRP S908 :

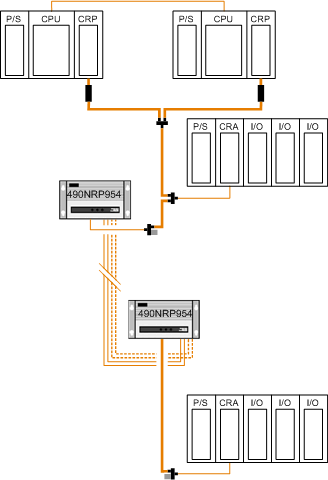

Les répétiteurs 140 NRP 954 0• ne peuvent pas être utilisés entre les deux modules des stations RIO CRP de redondance d'UC :
