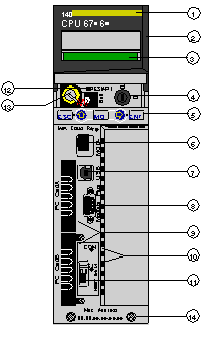

La figure ci-dessous représente le panneau avant d'un module d'UC d'un système de redondance :
1
Numéro de modèle, description du module, code couleur
2
Couvre-objectif (ouvert)
3
Ecran LCD (recouvert ici par le couvre-objectif)
4
Commutateur à clé
5
Clavier (comportant 2 voyants rouges)
6
Port Modbus (RS-232) (RS-485)
7
Port USB
8
Port Modbus Plus
9
Emplacements PCMCIA A et B
10
Voyants (jaune) pour la communication Ethernet
11
Port de communication par fibre optique de la liaison redondante
12
Bouton de réinitialisation
13
Pile (installée par l'utilisateur)
14
2 vis
NOTE : les UC Quantum sont équipées de deux emplacements pouvant accueillir des cartes PCMCIA Schneider (les autres cartes ne sont pas prises en charge).
