Recommandations de Schneider Electric
Recommandations :
-
Pour les modules 140 CPU 67• 60, utilisez un câble en fibre optique multimode, 62,5/125 μm (type OM1) duplex, à gradient d'indice, de 4 km au maximum.
L'atténuation nominale de ce type de fibre est de 1,5 dB/km au maximum (à 1 300 nm).
-
Pour les modules 140 CPU 67• 61, utilisez un câble en fibre optique monomode 9/125 µm duplex (type OS1 ou G652), de 16 km au maximum.
L'atténuation nominale de ce type de fibre est de 0.35 dB/km au maximum (à 1 300 nm).
-
Chaque fois que possible, utilisez un câble multifibres, car il est moins onéreux et fournit une solution de secours si l'une des fibres se rompt pendant l'installation.
Schéma de configuration standard

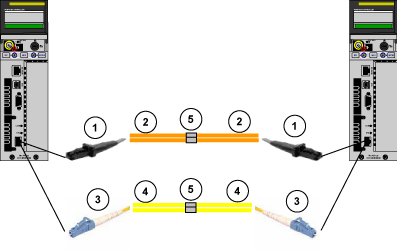

L'illustration suivante représente le raccordement direct de deux UC avec épissures :
Explication des raccordements directs évoqués ci-dessus :
-
Connecteur MTRJ
-
Câble en fibre optique à gradient d'indice multimode 62,5/125 µm duplex
Utilisez seulement un câble monomode avec le 140 CPU 67• 60 : jusqu'à 4 km.
-
Connecteur LC
-
Câble en fibre optique monomode 9/125 µm duplex
Utilisez seulement un câble monomode avec le 140 CPU 67• 61 : jusqu'à 16 km.
-
Epissures

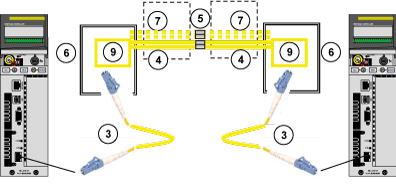

Les figures suivantes représentent le raccordement direct de deux modules avec épissures, à l'aide d'un câble multifibres :
Multimode (UC 140 CPU 67• 60) : jusqu'à 4 km
Monomode (UC 140 CPU 67• 61) : jusqu'à 16 km
Explication des raccordements directs évoqués ci-dessus :
-
Connecteur en fibre optique MTRJ/MTRJ
-
Câble en fibre optique à gradient d'indice multimode 62,5/125 µm duplex
-
Connecteur en fibre optique LC/LC
-
Câble en fibre optique monomode 9/125 µm duplex
-
Epissures
-
Boîte de distribution fibre
-
Fibre de secours
-
Jack MTRJ (ou coupleur MTRJ)
-
Jack LC (ou coupleur LC/LC)
Calcul du bilan de puissance optique
La longueur maximale de la liaison par fibre optique dans un système de redondance d'UC doit être calculée en prenant en considération la perte totale de tous les composants du trajet, câble en fibre optique, connecteurs optiques et épissures :
-
Pour les modules 140 CPU 67• 60, la perte de puissance totale pour un câble en fibre optique 62,5/125 µm est égale à 9,9 dB (marge système comprise).
-
Pour les modules 140 CPU 67• 61, la perte de puissance totale pour un câble en fibre optique 9/125 µm est égale à 9 dB (marge système comprise).
NOTE : il n'existe pas de contrainte de distance minimale.
Les câbles en fibre optique sont vendus séparément :
|
Modèles multimodes pour le module 140 CPU 67• 60
|
Description
|
|
490NOR00003
|
3 m MTRJ/MTRJ
|
|
490NOR00005
|
5 m MTRJ/MTRJ
|
|
490NOR00015
|
15 m MTRJ/MTRJ
|
|
Modèles monomodes pour le module 140 CPU 67• 61
|
|
|
VDIF0646463505
|
5 m LC DUPLEX / LC DUPLEX - Connexion simple d'UC à UC
|
|
VDIF0646463505
|
5 m SC DUPLEX / LC DUPLEX - Connexion PC à UC1
|
|
1. Pour une mise à niveau de micrologiciel par exemple. Ceci requiert un commutateur supplémentaire : 499NSS25101 (no géré) ou TCSESM043F1CS0 (géré).
|
