Configuration des voies d'entrée analogique pour le BMEAHI0812
Traduction de la notice originale
A propos de nous
Voies d'entrée analogique

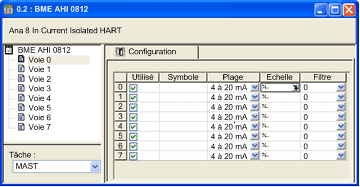

Le module d'entrées analogiques HART BMEAHI0812 compte huit voies d'entrée. Pour ouvrir le module à configurer dans Control Expert, double-cliquez dessus dans la fenêtre Bus automate :
Paramètres des voies
Pour configurer une voie d'entrée, sélectionnez-la dans la partie gauche de la boîte de dialogue de configuration. Vous pouvez modifier les paramètres suivants de chacune des huit voies :
Paramètre
Description
Utilisé
Etat de la voie :
  • Sélectionné = activé (par défaut)
  • Désélectionné = désactivé
Symbole
(Lecture seule) Affiche la variable associée à cette voie.
Plage
(Lecture seule) Affiche la plage de la boucle de courant (4 à 20 mA).
Echelle
Cliquez sur ce champ pour ouvrir la boîte de dialogue ci-dessous, permettant de saisir les paramètres d'échelle et de dépassement suivants :
Mise à l'échelle : 0 % :
Saisissez, en pourcentage, la valeur de mise à l'échelle du courant 4 mA (par défaut = 0).
Mise à l'échelle : 100 % :
Saisissez, en pourcentage, la valeur de mise à l'échelle du courant 20 mA (par défaut = 10 000).
Dépassement : Inférieur
Seuil entre la zone de tolérance inférieure et la zone de dépassement inférieure (par défaut = -800).
Dépassement : Inférieur (Contrôlé)
Etat du contrôle de dépassement inférieur :
  • Sélectionné = activé (par défaut)
  • Désélectionné = désactivé
Dépassement : Supérieur :
Seuil entre la zone de tolérance supérieure et la zone de dépassement supérieure (par défaut = -10 800).
Dépassement : Supérieur (case à cocher)
Etat du contrôle de dépassement supérieur :
  • Sélectionné = activé (par défaut)
  • Désélectionné = désactivé
Filtre
Required Value utilisée pour effectuer un filtrage de premier ordre du signal analogique. Valeurs possibles :
  • 0 : aucun filtrage
  • 1, 2 : filtrage faible
  • 3, 4 : filtrage moyen
  • 5, 6 : filtrage fort
