Configuration des voies de sortie analogique pour le BMEAHO0412

Voies de sortie analogique

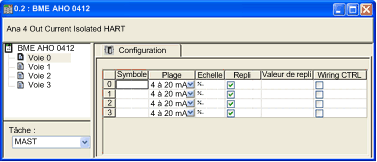

Le module de sorties analogiques HART BMEAHO0412 compte quatre sorties analogiques. Pour ouvrir le module à configurer dans Control Expert, double-cliquez dessus dans la fenêtre Bus automate :

Paramètres des voies

Pour configurer une voie de sortie, sélectionnez-la dans la partie gauche de la boîte de dialogue de configuration. Vous pouvez modifier les paramètres suivants de chacune des quatre voies :

Paramètre	Description
Symbole	(Lecture seule) Affiche la variable associée à cette voie.
Plage	(Lecture seule) Affiche la plage de la boucle de courant (4 à 20 mA).
Echelle	Cliquez sur ce champ pour ouvrir la boîte de dialogue ci-dessous, permettant de saisir les paramètres d'échelle et de dépassement suivants :
	Mise à l'échelle : 0 % :	Saisissez, en pourcentage, la valeur de mise à l'échelle du courant 4 mA (par défaut = 0).
	Mise à l'échelle : 100 % :	Saisissez, en pourcentage, la valeur de mise à l'échelle du courant 20 mA (par défaut = 10 000).
	Dépassement : Inférieur	Seuil entre la zone de tolérance inférieure et la zone de dépassement inférieure (par défaut = -800).
	Dépassement : Inférieur (Contrôlé)	Etat du contrôle de dépassement inférieur : Sélectionné = activé (par défaut) Désélectionné = désactivé
	Dépassement : Supérieur :	Seuil entre la zone de tolérance supérieure et la zone de dépassement supérieure (par défaut = -10 300).
	Dépassement : Supérieur (case à cocher)	Etat du contrôle de dépassement supérieur : Sélectionné = activé (par défaut) Désélectionné = désactivé
Repli	Cochez cette case pour définir le comportement de la sortie lorsque l'automate est en mode STOP ou que la communication entre l'automate et le module de sortie s'est interrompue : Coché : la valeur spécifiée dans le paramètre Valeur de repli est affectée à la sortie. Décoché : la sortie conserve sa valeur.
Valeur de repli	Si le paramètre Repli est coché, cette valeur est affectée à la sortie en cas de repli. La plage des valeurs disponibles est définie par les paramètres de mise à l'échelle (de 0 % à 100 %).
Wiring Ctrl	La fonction de contrôle du câblage recherche s'il y a un câble coupé. Utilisez la case à cocher pour activer ou désactiver cette fonction comme suit : Case cochée : le contrôle du câblage est activé. Case décochée : le contrôle du câblage est désactivé (par défaut).
