Ajout de modules d'E/S analogiques HART au projet
Traduction de la notice originale
A propos de nous
Avant de commencer
Vous pouvez ajouter un module d'entrée BMEAHI0812 ou un module de sortie BMEAHO0412 uniquement à un rack principal incluant une embase Ethernet BME XBP xx00. Si ce rack est :
Ajout d'un nouveau module d'E/S analogiques HART
Pour ajouter un nouveau module d'E/S analogiques HART au projet, procédez comme suit :
Etape
Action
1
Dans le Navigateur du projet, cliquez avec le bouton droit sur le nœud Bus automate puis sélectionnez Ouvrir dans le menu contextuel. La fenêtre Bus automate s'ouvre.
Dans le Navigateur du projet :
  • pour ajouter un module au rack local, cliquez avec le bouton droit sur le nœud Bus automate, puis sélectionnez Ouvrir dans le menu contextuel.
  • pour ajouter un module à un rack distant, cliquez avec le bouton droit sur le nœud Bus EIO, puis sélectionnez Ouvrir dans le menu contextuel.
Le bus sélectionné s'ouvre.
2

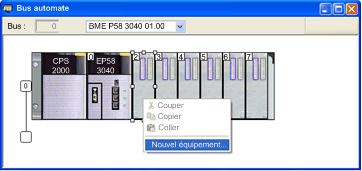

Dans la fenêtre Bus automate, cliquez avec le bouton droit de la souris sur l'emplacement où vous souhaitez insérer un module d'E/S analogiques HART. Un menu contextuel s'ouvre :
NOTE : Dans cet exemple, des modules sont ajoutés au Bus automate.
3
Sélectionnez Nouvel équipement.... La boîte de dialogue Nouvel équipement s'ouvre :
4

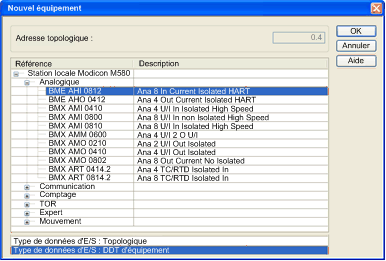

Dans la fenêtre Nouvel équipement :
  • Sélectionnez un module d'E/S analogiques HART (en l'occurrence, un module d'entrées BMEAHI0812).
  • Pour ce rack local, sélectionnez le type de données d'E/S pour votre module :
    • Topologique : prend uniquement en charge les données analogiques
    • DDT d'équipement (par défaut) : prend en charge les données analogiques et HART
NOTE : Pour un rack distant, DDT d'équipement est présélectionné.
5

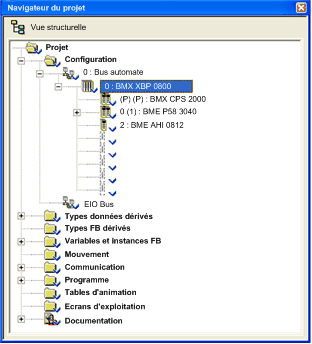

Cliquez sur OK. Le module sélectionné est ajouté au Bus automate et au Navigateur du projet (ci-dessous) :
NOTE : Si vous ajoutez un module au rack distant, il apparaît sous Bus EIO.
6
Dans la fenêtre Bus automate, double-cliquez sur les ports Ethernet de l'UC. La fenêtre Module de communication RIO DIO s'ouvre.
7
Dans l'onglet Sécurité, effectuez les sélections suivantes :
  • FTP : sélectionnez Activé pour autoriser les transferts de configuration entre l'UC et les modules sur le rack principal.
  • TFTP : sélectionnez Activé pour autoriser les transferts de configuration entre l'UC et les modules sur le rack distant.
8
Dans la barre d'outils Edition, cliquez sur le bouton Valider ( ).
Pour configurer le module d'E/S analogiques HART, cliquez avec le bouton droit de la souris dans le Navigateur du projet, puis sélectionnez Ouvrir.
NOTE : en plus de configurer le module d'E/S analogiques HART, vous devez ajouter et configurer son DTM.
