Le module d'entrées analogiques HART eX80 BMEAHI0812 prend en charge la communication analogique 4-20 mA et la communication numérique HART sur chacune des huit voies. Il met en œuvre des entrées de tension et intègre huit résistances de lecture connectées au bornier pour convertir les entrées de courant.
Le module d'entrées analogiques HART eX80 est alimenté par l'embase.
NOTE : l'embase n'alimente ni la boucle de courant 4-20 mA, ni les capteurs, transmetteurs ou autres équipements connectés à cette boucle de courant. Vous devez fournir une source d'alimentation 24 VCC à la boucle de courant, comme indiqué dans la rubrique consacrée au câblage.
La durée de rafraîchissement des mesures du module d'entrées analogiques HART eX80 BMEAHI0812 est de 4 ms. Cette durée reste constante, quel que soit le nombre de voies activées (ou désactivées).
NOTE : la tâche de rafraîchissement des mesures du module n'est pas synchronisée à la scrutation de l'automate. Vous devez donc inclure le temps de scrutation de l'automate dans le calcul du taux global de rafraîchissement de l'application.
Contrôle du dépassement supérieur/inférieur
Chaque entrée du module d'entrées analogiques HART eX80 BMEAHI0812 fonctionne sur une plage de 4 à 20 mA. Vous pouvez utiliser Control Expert pour
mapper jusqu'à cinq plages d'intensité par entrée.
La détection des tolérances inférieure et supérieure est toujours active, indépendamment du contrôle des dépassements par valeur supérieure/inférieure.

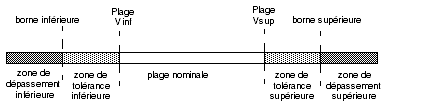

En fonction de la plage choisie, le module effectue un contrôle de dépassement ; il vérifie que la mesure est comprise entre une limite inférieure et une limite supérieure.
|
Désignation
|
Description
|
|
Plage nominale
|
Plage de mesure spécifiée
|
|
Zone de tolérance supérieure
|
Plage de valeurs entre la valeur maximale de la plage nominale (20 mA) et la limite supérieure
|
|
Zone de tolérance inférieure
|
Plage de valeurs entre la valeur minimale de la plage nominale (4 mA) et la limite inférieure
|
|
Zone de dépassement supérieure
|
Plage de valeurs située au-dessus de la limite supérieure
|
|
Zone de dépassement inférieure
|
Plage de valeurs située au-dessous de la limite inférieure
|
NOTE : la surveillance des valeurs situées dans la zone de dépassement supérieure ou inférieure peut être activée ou désactivée dans Control Expert. La surveillance des zones de tolérance supérieure et inférieure est activée et ne peut pas être désactivée.
Les valeurs des bornes de dépassement sont configurables indépendamment l'une de l'autre. Les valeurs par défaut, ainsi que les valeurs maximales et minimales configurables, sont les suivantes :
|
Plage
|
Gamme BMEAHI0812
|
|
Zone de dépassement inférieure
|
Zone de tolérance inférieure
|
Plage nominale
|
Zone de tolérance supérieure
|
Zone de dépassement supérieure
|
|
Réglage par défaut
|
–2,400
|
–801
|
–800
|
–1
|
0
|
10,000
|
10,001
|
10,800
|
10,801
|
16,200
|
|
Minimum / Maximum
|
–32,768
|
...
|
...
|
...
|
...
|
...
|
...
|
...
|
...
|
32,767
|
Les mesures peuvent s'afficher dans le format standard (en % à deux décimales) :
|
Type de plage de valeurs
|
Affichage
|
|
4-20 mA
|
De 0 à 10 000 (0 % à 100 %)
|
Il est également possible de définir la plage de valeurs dans laquelle sont exprimées les mesures, en choisissant :
Ces limites minimale et maximale doivent être des entiers compris entre -32 768 et +32 767.
Par exemple, supposons qu'un conditionneur indique une information de pression sur une boucle 4-20 mA, avec 4 mA correspondant à 3 200 millibars et 20 mA correspondant à 9 600 millibars. Vous pouvez choisir le format utilisateur, en définissant les limites inférieure et supérieure suivantes :
-
3 200 pour 3 200 millibars comme limite inférieure,
-
9 600 pour 9 600 millibars comme limite supérieure.
Dans ce cas, les valeurs transmises au programme varient entre 3 200 (= 4 mA) et 9 600 (= 20 mA).
Lorsque la fonction HART est activée pour la voie, le signal HART est filtré par le filtre passe-bas dans le module d'entrées analogiques HART eX80 BMEAHI0812 avant d'être lu par l'entrée analogique. La fréquence de coupure 3 dB est d'environ 10.0 Hz.
Le type de filtrage effectué par le système est appelé filtrage de premier ordre. Le coefficient de filtrage est modifiable depuis une console de programmation ou par le programme.
La formule mathématique utilisée est la suivante :
α = efficacité du filtre,
Mesf(n) = mesure filtrée à l'instant n,
Mesf(n-1) = mesure filtrée à l'instant n-1,
Valb(n) = valeur brute à l'instant n
Vous pouvez configurer la valeur de filtrage parmi 7 possibilités (de 0 à 6). Cette valeur est modifiable, même lorsque l'application est en mode RUN.
Les valeurs de filtrage dépendent du cycle de configuration T (où T = temps de rafraîchissement du module) :
|
Efficacité recherchée
|
Valeur à choisir
|
α correspondant
|
Temps de réponse du filtre à 63 %
|
Fréquence de coupure (en Hz)
|
|
Pas de filtrage
|
0
|
0
|
0
|
0
|
|
Peu de filtrage
|
1
2
|
0.750
0.875
|
4 x T
8 x T
|
0,040 / T
0.020 / T
|
|
Filtrage moyen
|
3
4
|
0.937
0.969
|
16 x T
32 x T
|
0.010 / T
0.005 / T
|
|
Filtrage fort
|
5
6
|
0.984
0.992
|
64 x T
128 x T
|
0.0025 / T
0.0012 / T
|
NOTE : lorsque la communication HART est activée, le fonctionnement combiné du filtre HART et du filtre numérique peut provoquer une latence excessive.
Le processus d'alignement implique la suppression d'un décalage systématique observé d'un capteur, par rapport à un point de fonctionnement spécifique. L'alignement du capteur compense un écart détecté, lié au processus. Le remplacement d'un module ne nécessite pas un nouvel alignement. En revanche, le remplacement du capteur ou le changement du point de marche de ce capteur nécessite un nouvel alignement.

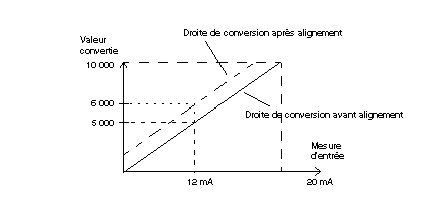

Les droites de conversion sont les suivantes :
La valeur d'alignement est modifiable dans une console de programmation, même si le programme est en mode RUN. Pour chaque voie d'entrée, vous pouvez :
-
visualiser et modifier la valeur de mesure souhaitée,
-
sauvegarder la valeur d'alignement,
-
déterminer si la voie comporte déjà un alignement.
L'écart d'alignement peut également être modifié par programmation.
L'alignement s'effectue sur la voie en mode de fonctionnement standard, sans impact sur les modes de fonctionnement de la voie.
L'écart maximal entre la valeur mesurée et la valeur souhaitée (alignée) ne doit pas excéder +/-1 500.
NOTE : pour aligner plusieurs voies analogiques sur le module d'entrées analogiques HART eX80 BMEAHI0812, alignez chaque voie l'une à la suite de l'autre. Testez chaque voie alignée avant de passer à la voie suivante.
