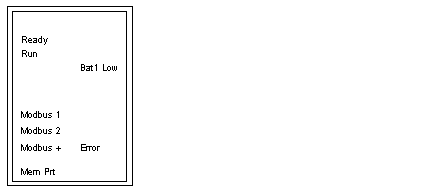

Voyants
|
Couleur
|
Signification (voyant allumé)
|
|---|---|---|
|
Ready
|
Vert
|
Le processeur a réussi les tests de diagnostic de mise sous tension.
|
|
Run
|
Vert
|
Le processeur a démarré et exécute la logique. (Voir le tableau suivant pour les Codes d’erreur du voyant Run).
|
|
Modbus 1
|
Vert
|
La communication est active sur le port Modbus 1.
|
|
Modbus 2
|
Vert
|
La communication est active sur le port Modbus 2.
|
|
Modbus +
|
Vert
|
La communication est active sur le port Modbus Plus.
|
|
Mem Prt
|
Orange
|
La mémoire est protégée en écriture (le commutateur de protection mémoire est sur ON).
|
|
Bat 1 Low
|
Rouge
|
La pile doit être changée.
|
|
Error
|
Rouge
|
Indique une erreur de communication sur le port Modbus Plus.
|
|
Nombre de clignotements
|
Code
|
Erreur
|
|---|---|---|
|
En continu
|
0000
|
Mode noyau requis
|
|
2
|
80B
|
Erreur RAM pendant dimensionnement
|
|
80C
|
Erreur sortie marche active
|
|
|
82E
|
Erreur de pile du gestionnaire de commandes MB
|
|
|
3
|
769
|
Autorisation reçue du bus
|
|
72A
|
Pas de maître asic sur l'UC
|
|
|
72B
|
Ecriture config maître incorrecte
|
|
|
72C
|
Erreur d'écriture DPM bus Quantum
|
|
|
72F
|
Test retour boucle asic automate
|
|
|
730
|
DONNÉES_INCORRECTES asic API
|
|
|
4
|
604
|
Erreur timeout UPI
|
|
605
|
Code opérande réponse UPI incorrect
|
|
|
606
|
Erreur diagnostic bus UPI
|
|
|
607
|
Débordement du tampon de commande Modbus
|
|
|
608
|
Longueur de commande Modbus à 0
|
|
|
609
|
Erreur de commande d'abandon Modbus
|
|
|
614
|
Erreur interface bus MBP
|
|
|
615
|
Code opérande réponse MBP incorrect
|
|
|
616
|
Expiration du délai d'attente MBP
|
|
|
617
|
MBP non synchronisé
|
|
|
618
|
Chemin MBP incorrect
|
|
|
619
|
Paragraphe page 0 non aligné
|
|
|
61E
|
Matériel UART externe incorrect
|
|
|
61F
|
Interruption UART externe incorrecte
|
|
|
620
|
Etat réception de communication incorrect
|
|
|
621
|
Etat émission de communication incorrect
|
|
|
622
|
Etat de communication trn_asc incorrect
|
|
|
623
|
Etat de communication trn_rtu incorrect
|
|
|
624
|
Etat de communication rcv_rtu incorrect
|
|
|
625
|
Etat de communication rcv_asc incorrect
|
|
|
626
|
Etat Modbus tmr0_evt incorrect
|
|
|
627
|
Etat Modbus trn-int incorrect
|
|
|
628
|
Etat Modbus rcv-int incorrect
|
|
|
631
|
Interruption incorrecte
|
|
|
5
|
503
|
Erreur de test adresse RAM
|
|
52D
|
Erreur MPU P.O.S.T incorrect
|
|
|
6
|
402
|
Erreur de test données RAM
|
|
7
|
300
|
EXEC non chargé
|
|
301
|
Checksum EXEC
|
|
|
8
|
8001
|
Erreur de checksum PROM du noyau
|
|
8002
|
Erreur flash prog/ effacer
|
|
|
8003
|
Retour exécutif inattendu
|
