Brochages du connecteur Modbus
Les processeurs Quantum sont équipés d'un connecteur RS-232C (9 broches) qui prend en charge le protocole exclusif de communication Modbus de Schneider Electric. Ci-dessous figurent les brochages du port Modbus pour des connexions à 9 et 25 broches.
Le port Modbus 1 offre la totalité des possibilités d'interfaçage modem. Les connexions RTS/CTS du port Modbus 2 permettent d'établir des communications normales non-modem mais ne sont pas compatibles avec les modems.
NOTE : Bien que les ports Modbus soient compatibles avec les câbles Modbus existants du point de vue électrique, l'utilisation d'un câble de programmation Modbus est recommandée (référence 990 NAA 263 20 ou 990 NAA 263 50). Ce câble a été conçu pour passer sous la porte d'un module Quantum CPU ou NOM.
Connexions de brochage des ports Modbus

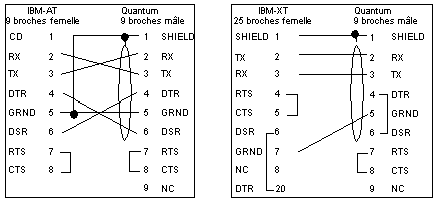

La figure ci-après montre les brochages du port Modbus pour des connexions à 9 et 25 broches.
Ci-dessous se trouve la légende des abréviations de la figure ci-dessus.
|
TX : Données transmises
|
DTR : Terminal de traitement des données prêt
|
|
RX : Données reçues
|
CTS : Prêt à émettre
|
|
RTS : Requête à émettre
|
NC : Pas de connexion
|
|
DSR : Ensemble de données prêt
|
CD : Détection de porteuse
|
Connexions de brochage des ports Modbus pour ordinateurs portables

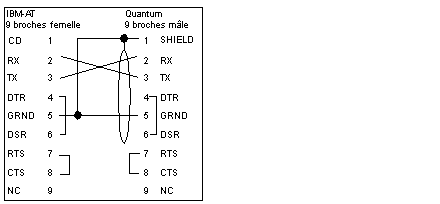

La figure ci-dessous montre les brochages du port Modbus pour les connexions à 9 broches des ordinateurs portables.
