Ecran de configuration du processeur

Présentation

Les UC de base Quantum peuvent être configurées de plusieurs manières :

Configuration de base, avec les ports Modbus
Configuration du type de communication

Configuration de base

Etapes pour la configuration de base, comprenant les ports Modbus

Etape	Action
1	Ouvrez l'éditeur de bus de Control Expert.
2	Sélectionnez le module CPU.

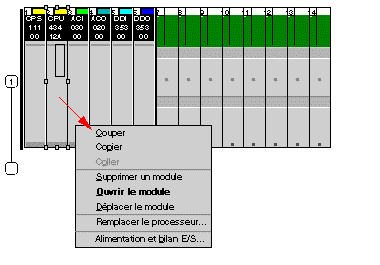

3	Cliquez avec le bouton droit de la souris Résultat : Le menu contextuel apparaît.
4	Sélectionnez Ouvrir le module. Résultat : le module s'ouvre sur l'onglet Résumé.
5	Sélectionnez l'un des onglets : Présentation Résumé Configuration Port Modbus Animation Objet d'E/S Les onglets comportant des fonctions de configuration sont indiqués en gras..

Présentation

Cet écran contient la spécification du module, extraite du guide de référence du matériel des automates Quantum.

Résumé

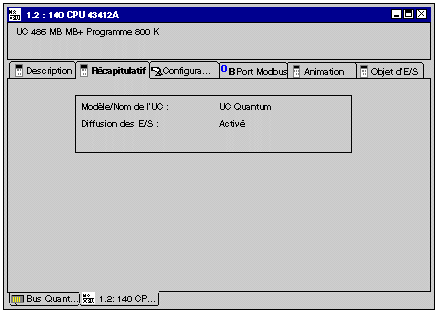

Ecran Résumé :

Description de l'écran Résumé :

Elément	Détail	Option/Valeur	Description
Modèle/Nom de l'UC :	UC Quantum
Peer Cop :	Désactivé	Activé	Diffusion des E/S=Activé, possible uniquement en combinaison avec NOM
	Temps :	.....

Configuration

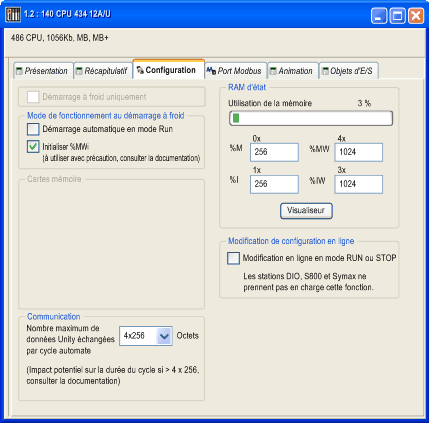

Ecran de configuration :

Description de l'écran de configuration :

Elément	Option	Valeur	Description
Démarrage à froid uniquement		x	Si vous le souhaitez, activez l'option Démarrage à froid uniquement.
Mode de marche au démarrage à froid	Démarrage automatique en Run	x	Détermine les conditions de fonctionnement lors d'un démarrage à froid.
Mode de marche au démarrage à froid	Initialisation de %MWi	x
Communication	Par défaut, la bande-passante est de 4 x 256 octets ; prise en charge par les versions de système d'exploitation antérieures à V2.80 (UC) et V4.60 (NOE).		Volume maximum de données échangées entre les modules NOE et UC lors de chaque cycle.
Communication	Pour les processeurs Quantum : 140 CPU 311 10 140 CPU 534 14 140 CPU 434 12	4 x 256 4 x 1024
RAM d'état	Bilan mémoire	(1)	Barre permettant de visualiser le pourcentage de mémoire utilisée.
	%M-0x	(2)	Taille des différentes zones mémoire Remarque : les valeurs de %IW et %MW doivent être divisibles par 8.
	%MW-4x	(2)
	%I-1x	(2)
	%IW-3x	(2)
	Visualiseur	Sans objet	Ouvre l'onglet Visualiseur de la RAM d'état, qui affiche la façon dont la mémoire est affectée. (Voir l'illustration ci-dessous.)
Modification de Configuration en ligne	Modification en ligne en mode RUN ou STOP	x	Cochez cette case pour : ajouter ou supprimer des modules TOR ou analogiques Modification des paramètres NOTE : ces modifications peuvent être effectuées en mode RUN.
(1) La valeur est exprimée comme pourcentage et affichée sur l'échelle. (2) Entrez les valeurs appropriées.

Sur les automates Quantum 140 CPU 3••, 140 CPU 4•• et 140 CPU 5••, %MWi prend l'une des valeurs suivantes :

		Sous tension: sans démarrage à froid	Sous tension: avec démarrage à froid
Initialisation de %MWi	Non sélectionné	%MWi conserve sa valeur	%MWi conserve sa valeur
Initialisation de %MWi	Sélectionné	%MWi conserve sa valeur	%MWi prend la valeur initiale

NOTE : %MWi est réinitialisé avec démarrage à froid %S0 ou chargement de programme. Le démarrage à froid intervient généralement après un chargement de programme ; %S0 peut être défini à l'aide d'un programme utilisateur pour lancer un démarrage à froid.

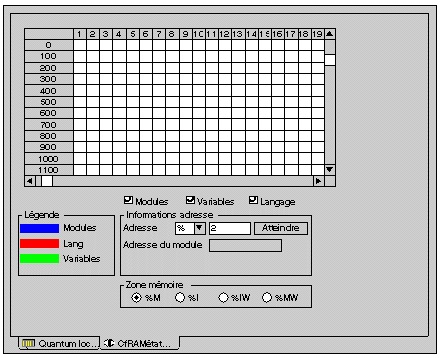

Bouton permettant de visualiser l'allocation de la mémoire utilisée

NOTE : il est possible d'accéder au Visualiseur de la RAM d'état directement par le biais du menu :

Automate → Visualiseur de la RAM d'état

Le contenu de la grille peut être modifié en réglant les deux filtres suivants :

Utilisateur de la mémoire
- Modules
- Langage
- Variables
Zone mémoire
- %M
- %I
- %IW
- %MW

Port Modbus

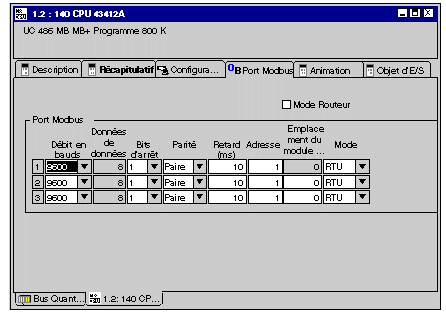

Ecran Port Modbus :

Description de l'écran Port Modbus :

Elément	Détail	Option/Valeur	Description
Port Modbus
Baud	9600	50 - 19 200 Kbits/s	Ces données doivent être spécifiées séparément pour chaque liaison.
Bits de données	8	7 lorsque le mode ASCII est sélectionné
Bits d'arrêt	1	2
Parité	Paire	IMPAIRE, SANS
Retard ( ms )	10 ms	10..1000 par incréments de 10 ms
Adresse	1	1..247
Emplacement du module de communication	0	1..16
Mode	RTU	ASCII

Le mode Routeur doit être sélectionné si vous établissez une liaison réseau entre Modbus et Modbus Plus.

Animation

Reposant sur la fenêtre d'animation, les fenêtres suivantes sont accessibles à l'aide des onglets :

Tâche
Horodateur
Information

NOTE : Les fenêtres sont décrites en mode local. Leur aspect change après connexion à un automate.

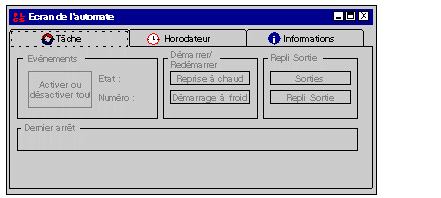

Ecran Animation (Tâche) :

Description de l'écran Animation (Tâche) :

Elément	Détail	Option/Valeur	Description
Evénements	Etat : Adresse:	... ...	Informations sur le statut des événements disponible en ligne
Evénements	Activer ou désactiver tout		Bouton permettant de contrôler les événements
Démarrer/Redémarrer	Démarrage à chaud
Démarrer/Redémarrer	Démarrage à froid
Repli des sorties	Sorties appliquées		Spécifie le fonctionnement de sortie
Repli des sorties	Repli des sorties		Spécifie le fonctionnement de sortie
Dernier arrêt		.../.../...

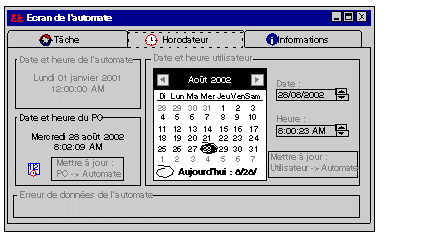

Ecran Animation (Horodateur) :

Description de l'écran Animation (Horodateur) :

Elément	Détail	Description
Date et heure de l'automate		Indication de la date et de l'heure courantes de l'automate
Date et heure PC	Mettre à jour PC->Automate	Permet de mettre à jour l'automate avec l'heure système du PC
Date et heure utilisateur	Mettre à jour Utilisateur->Automate	Permet de mettre à jour l'automate avec l'heure définie par l'utilisateur

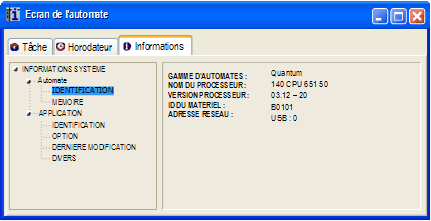

Ecran Animation (Informations) :

Description de l'écran Animation (Informations) :

Elément	Détail	Option/Valeur	Description
Informations système	Automate/Identification	Gamme d'automates Nom du processeur Version processeur ID matériel Adresse réseau	Disponible uniquement en mode Connecté
	Automate/Mémoire	UC MEMOIRE
	Application/Identification	Nom Création produit Date Modification produit Date Version Signature
	Application/Option	Support terminal vide Informations De chargement Commentaires Table d'animation Protection globale Protection de la section Diagnostic de l'application Bits forcés

Objet d'E/S

Dans l'onglet Objet d'E/S, vous pouvez associer des variables aux E/S du module, et gérer ces différentes variables. Cet onglet est décrit dans Gestion des E/S.

Configuration du type de communication

Etapes de configuration du type de communication

Etape	Action
1	Ouvrez l'éditeur de bus de Control Expert.

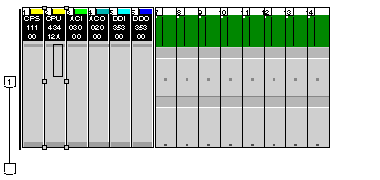

2	Déplacez la souris sur le rectangle du module CPU. Résultat : le pointeur de la souris se transforme en main.
3	Double-cliquez. Résultat : une boîte de dialogue secondaire s'affiche.
4	Sélectionnez l'une des options suivantes : Aucune Bus DIO Peer Cop
