Bloc de câblage CableFast Quantum 140CFK00400
Traduction de la notice originale
A propos de nous
Présentation
Le bloc K est utilisé pour les sorties analogiques. Il fournit une interface positive, négative, de blindage et d'alimentation pour des configurations de terrain et en boucle.
Pour plus d'informations sur les fonctions communes et caractéristiques des blocs de câblage CableFast, consultez la section Fonctions communes du système de câblage CableFast .
Bornier

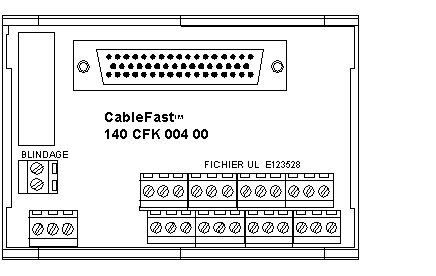

La figure suivante présente le bornier 140CFK00400.
Notes d'application
Voici les notes d'application du module 140CFK00400.
  1. Configuration - Quatre sorties analogiques avec une alimentation en boucle commune. Quatre bornes sont attribuées à chaque point.
  2. Compatibilité – Ce bornier fournit quatre ensembles de points de connexion sans fusible pour les modules de sortie analogique 140ACO02000 et 140AVO02000.
Dimensions

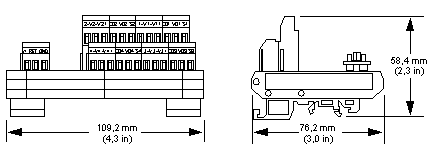

Les figures suivantes présentent les dimensions du module 140CFK00400.
Schéma de câblage (mise à la terre commun moins)

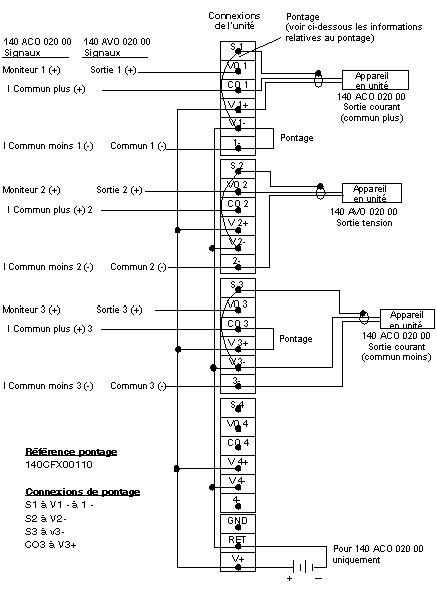

La figure suivante montre le câblage du module 140CFK00400 (mise à la terre commun moins).
NOTE :
  1. En cas d'utilisation avec un module de sortie analogique 140AVO02000, les connexions prioritaires maîtres et la sélection de la plage doivent être effectuées sur le connecteur d'E/S Quantum.
  2. En cas d'utilisation d'une seule alimentation, aucune isolation voie à voie des points d'entrée n'est assurée.
  3. Pour les options de pontage requises pour 140ACO02000, reportez-vous au schéma de câblage du module d'E/S ACO02000.
  4. Le point de la borne de terre GND n’est pas connecté.
Schéma de câblage (mise à la terre instrument)

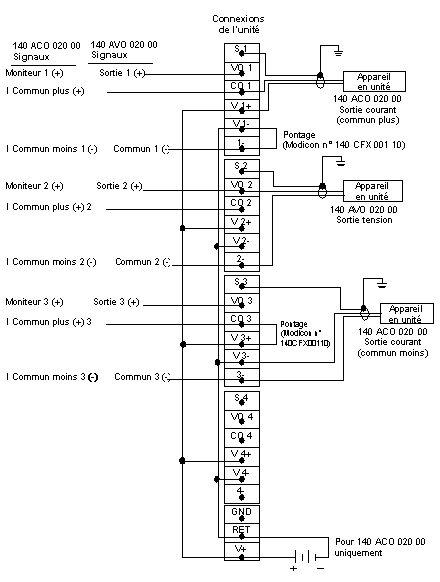

La figure suivante montre le câblage du module 140CFK00400 (mise à la terre instrument).
NOTE :
  1. En cas d'utilisation avec un module de sortie analogique 140AVO02000, les connexions prioritaires maître et la sélection de la plage doivent être effectuées sur le connecteur d'E/S Quantum.
  2. En cas d'utilisation d'une seule alimentation, aucune isolation voie à voie des points d'entrée n'est assurée.
  3. Pour les options de pontage requises pour 140ACO02000 et AVO02000, reportez-vous aux schémas de câblage du module d'E/S ACO02000 et du module AVO02000.
  4. Le point de la borne de terre GND n’est pas connecté.

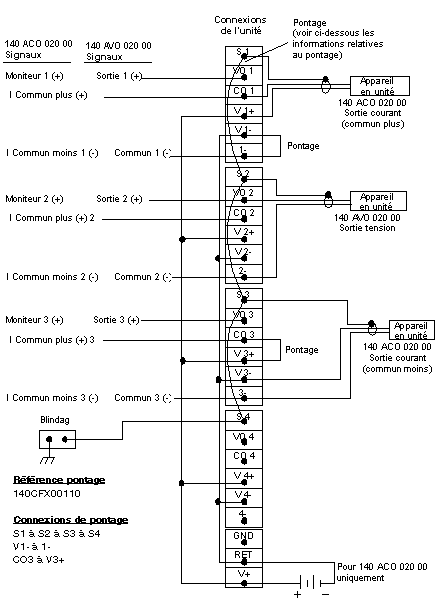

Schéma de câblage (mise à la terre châssis)
La figure suivante montre le câblage du module 140CFK00400 (mise à la terre châssis).
NOTE :
  1. En cas d'utilisation avec un module de sortie analogique 140AVO02000, les connexions prioritaires maître et la sélection de la plage doivent être effectuées sur le connecteur d'E/S Quantum.
  2. En cas d'utilisation d'une seule alimentation, aucune isolation voie à voie des points d'entrée n'est assurée.
  3. Pour les options de pontage requises pour 140ACO02000 et 140AVO02000, reportez-vous aux schémas de câblage du module d'E/S ACO02000 et du module AVO02000.
  4. Le point de la borne de terre GND n’est pas connecté.
