Présentation
Le bloc J est utilisé pour les sorties analogiques, avec un fusible individuel par voie. Il fournit une interface positive, négative, de blindage et d’alimentation pour des configurations de terrain et en boucle.
Pour plus d'informations sur les fonctions communes et caractéristiques des blocs de câblage CableFast, consultez la section Fonctions communes du système de câblage CableFast .
Bornier

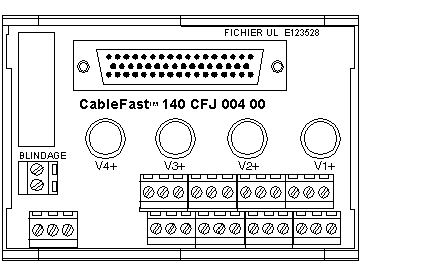

La figure suivante présente le bornier 140CFJ00400.
Notes d'application
Voici les notes d'application du module 140CFJ00400.
  1. Configuration - Quatre sorties analogiques avec une alimentation en boucle commune. Six bornes sont attribuées à chaque point.
  2. Compatibilité – Ce bornier fournit quatre ensembles de points de connexion à fusible individuel de 0,063 A pour le module de sortie analogique 140ACO02000.
Dimensions

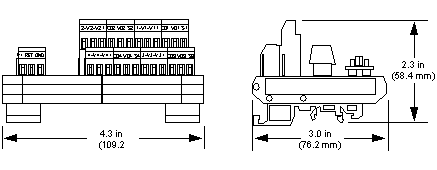

Les figures suivantes présentent les dimensions du module 140CFJ00400.
Schéma de câblage (mise à la terre commun moins)

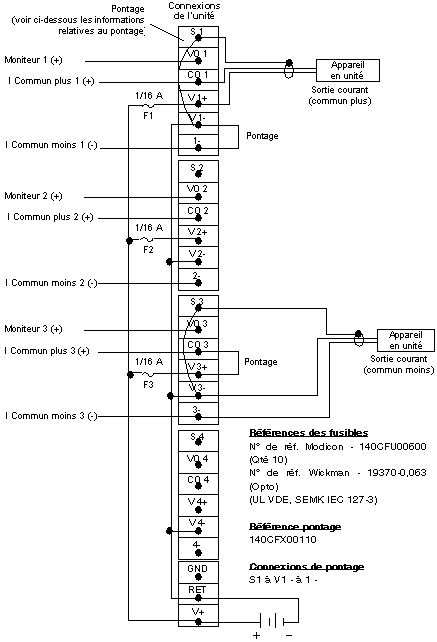

La figure suivante montre le câblage du module 140CFJ00400 (mise à la terre commun moins).
NOTE :
  1. En cas d'utilisation d'une seule alimentation, aucune isolation voie à voie des points d'entrée n'est assurée.
  2. Pour les options de pontage requises pour 140ACO02000, reportez-vous aux affectations correspondantes du schéma de câblage ACO02000.
  3. Le point de la borne de terre GND n’est pas connecté.
Schéma de câblage (mise à la terre instrument)
La figure suivante montre le câblage du module 140CFJ00400 (mise à la terre instrument).
NOTE :
  1. En cas d'utilisation d'une seule alimentation, aucune isolation voie à voie des points d'entrée n'est assurée.
  2. Pour les options de pontage requises pour 140ACO02000, reportez-vous aux affectations correspondantes du schéma de câblage ACO02000.
  3. Le point de la borne de terre GND n’est pas connecté.
Schéma de câblage (mise à la terre châssis)

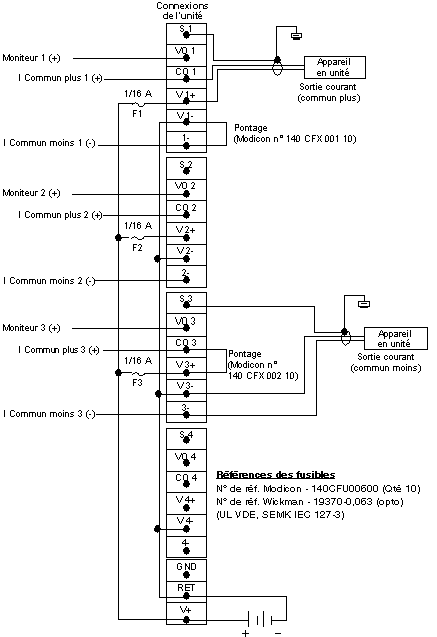

La figure suivante montre le câblage du module 140CFJ00400 (mise à la terre châssis).
NOTE :
  1. En cas d'utilisation d'une seule alimentation, aucune isolation voie à voie des points d'entrée n'est assurée.
  2. Pour les options de pontage requises pour 140ACO02000, reportez-vous aux affectations correspondantes du schéma de câblage ACO02000.
  3. Le point de la borne de terre GND n’est pas connecté.
